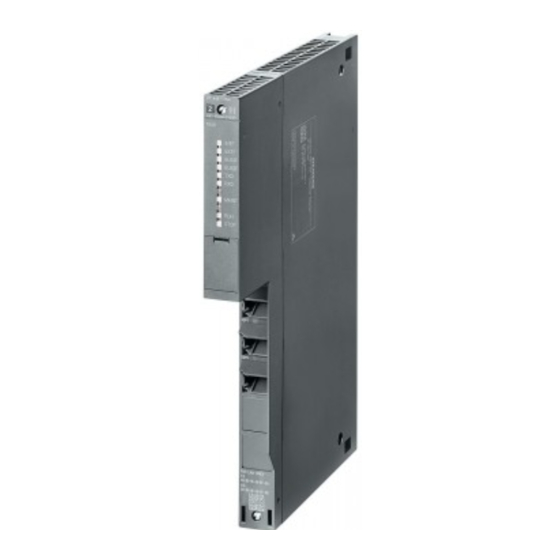

Siemens SIMATIC NET S7-400 Gerätehandbuch
  1. Anleitungen
  2. Marken
  3. Siemens Anleitungen
  4. Industrial Ethernet Komponenten
  5. SIMATIC NET S7-400
  6. Gerätehandbuch

Siemens SIMATIC NET S7-400 Gerätehandbuch

Vorschau ausblenden Andere Handbücher für SIMATIC NET S7-400:

Werbung

Quicklinks

Diese Anleitung herunterladen
SIMATIC NET
S7-400 - Industrial Ethernet
CP 443-1 RNA
Gerätehandbuch
Handbuch Teil B
03/2019
C79000-G8900-C299-04
___________________
Vorwort
___________________
Anwendung und Funktionen
___________________
Leistungsdaten
Voraussetzungen für den
___________________
Einsatz
___________________
LEDs
___________________
Montage, Anschluss,
Inbetriebnahme
___________________
Projektierung und Betrieb
___________________
Instandhaltung und Wartung
___________________
Technische Daten
___________________
Zulassungen
___________________
PRP-kompatible Geräte
___________________
Literaturverzeichnis
1
2
3
4
5
6
7
8
9
A
B

Werbung

loading

Verwandte Anleitungen für Siemens SIMATIC NET S7-400

Inhaltszusammenfassung für Siemens SIMATIC NET S7-400

  • Seite 1 ___________________ Vorwort ___________________ Anwendung und Funktionen ___________________ SIMATIC NET Leistungsdaten Voraussetzungen für den ___________________ Einsatz S7-400 - Industrial Ethernet CP 443-1 RNA ___________________ LEDs ___________________ Montage, Anschluss, Inbetriebnahme Gerätehandbuch ___________________ Projektierung und Betrieb ___________________ Instandhaltung und Wartung ___________________ Technische Daten ___________________ Zulassungen ___________________...
  • Seite 2 Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.
  • Seite 3 Vorwort Legende: ① X= Platzhalter für Hardware-Erzeugnisstand ② Firmware-Version ③ LED-Anzeigen ④ Ethernet-Schnittstelle: Schnittstelle X1P1 mit 1 x 8-poliger RJ45-Buchse ⑤ RNA-Schnittstelle: Ports X2P1 / X2P2 mit 2 x 8-poliger RJ45-Buchse Ausgelegt für redundant ausgeführtes Subnetz ⑥ Aufdruck MAC-Adressen Bild 1 CP 443-1 RNA Gültigkeit und Produktbezeichnungen In dieser Beschreibung finden Sie Informationen zum Produkt...
  • Seite 4 Aktuelle Ausgabe des Handbuchs und Informationen im Internet Die aktuelle Ausgabe dieses Dokuments und weitere Informationen (bspw. FAQs) zum Einsatz des CP finden Sie im Internet unter der folgenden Adresse: Link: (https://support.industry.siemens.com/cs/ww/de/ps/15355) Wählen Sie in den Filtereinstellungen den entsprechenden Beitragstyp aus. CP 443-1 RNA...
  • Seite 5 Vorwort CP-Dokumentation auf der Manual Collection (Bestell-Nr. A5E00069051) Die DVD "SIMATIC NET Manual Collection" enthält die zum Erstellungszeitpunkt aktuellen Gerätehandbücher und Beschreibungen aller SIMATIC NET-Produkte. Sie wird in regelmäßigen Abständen aktualisiert. Kompatibilität zu anderen Baugruppen - Instandhaltung und Wartung Hinweis Beachten Sie zu den Funktionserweiterungen und Einschränkungen die Angaben in Kapitel Verwendete Baugruppen auf CP 443-1 RNA umrüsten (Seite 59) dieses Gerätehandbuchs! Adressaufdruck: Eindeutige MAC−Adresse für den CP voreingestellt...
  • Seite 6 Vorwort Firmware Die Firmware ist signiert und verschlüsselt. Es ist sichergestellt, dass nur von Siemens erstellte Firmware in das Gerät geladen werden kann. Security-Hinweise Siemens bietet Produkte und Lösungen mit Industrial Security-Funktionen an, die den sicheren Betrieb von Anlagen, Systemen, Maschinen und Netzwerken unterstützen.
  • Seite 7 Sie finden das SIMATIC NET-Glossar im Internet unter folgender Adresse: Link: (https://support.industry.siemens.com/cs/ww/de/view/50305045) Training, Service & Support Informationen zu Training, Service & Support finden Sie in dem mehrsprachigen Dokument "DC_support_99.pdf" auf den Internet-Seiten des Siemens Industry Online Support: Link: (https://support.industry.siemens.com/cs/ww/de/view/38652101) CP 443-1 RNA Gerätehandbuch, 03/2019, C79000-G8900-C299-04...
  • Seite 8 Vorwort CP 443-1 RNA Gerätehandbuch, 03/2019, C79000-G8900-C299-04...
  • Seite 9 Inhaltsverzeichnis Vorwort ..............................3 Anwendung und Funktionen ........................11 Eigenschaften des CP ......................11 Kommunikationsdienste ......................13 Netztopologie mit Redundanz (PRP) ..................14 Weitere Dienste und Merkmale des CP .................. 18 Leistungsdaten ............................. 21 Allgemeine Kenndaten ......................21 Kenndaten S7-Kommunikation ....................21 SEND/RECEIVE-Schnittstelle ....................
  • Seite 10 Inhaltsverzeichnis Netzwerkeinstellungen ......................46 6.4.1 Reservierte MAC-Adresse ..................... 46 6.4.2 Übertragungseigenschaften Ethernet- und RNA-Schnittstelle ..........46 IP-Konfiguration ........................48 6.5.1 IP-Adresse setzen ........................48 6.5.2 Erkennen einer IP-Doppeladressierung im Netzwerk ............48 Uhrzeitsynchronisation ......................49 Empfehlung für den Einsatz unter hoher Kommunikationslast ..........50 SNMP-Agent ..........................
  • Seite 11 Anwendung und Funktionen Eigenschaften des CP Anwendung Der CP ist für den Betrieb in einem Automatisierungssystem S7-400 oder S7–400H (hochverfügbares System) vorgesehen. Der CP ermöglicht den Anschluss der S7–400 / S7– 400H an Industrial Ethernet. Der CP besitzt folgende Schnittstellen: ●...
  • Seite 12 Anwendung und Funktionen 1.1 Eigenschaften des CP ① Anschluss an Port X1P1 der Ethernet-Schnittstelle (ISO-Transport) ② Anschluss der RNA-Schnittstelle an ein PRP-Netz ③ Anschluss an Port X2P1 der RNA-Schnittstelle (ISO-Transport / ISO-on-TCP / TCP) Bild 1-1 CP 443-1 RNA - Anschlussvarianten CP 443-1 RNA Gerätehandbuch, 03/2019, C79000-G8900-C299-04...
  • Seite 13 Anwendung und Funktionen 1.2 Kommunikationsdienste Kommunikationsdienste Der CP unterstützt abhängig von der verwendeten Schnittstelle folgende Kommunikationsdienste: ● S7-Kommunikation mit folgenden Funktionen: – PG-Funktionen; – Bedien- und Beobachtungsfunktionen; – Datenaustausch über S7-Verbindungen. ● Offene Kommunikationsdienste mit folgenden Funktionen: – SEND/RECEIVE-Schnittstelle über ISO-Transportverbindungen; –...
  • Seite 14 über TCP Netztopologie mit Redundanz (PRP) Redundant Network Access (RNA) Redundant Network Access (RNA) steht bei Siemens Industry für Geräte und Software, die das Redundanzprotokoll "Parallel Redundancy Protocol" (PRP) unterstützen. Mit RNA wird der Anschluss von Geräten an redundante Ethernet-Netzwerkstrukturen ermöglicht.
  • Seite 15 Anwendung und Funktionen 1.3 Netztopologie mit Redundanz (PRP) PRP hat den Vorteil, dass es parallele, voneinander getrennte Netzwerke aus Standardnetzkomponenten nutzt. Endgeräte, die dieses Verfahren nutzen, werden über zwei Ports einer Schnittstelle des Geräts oder über einen SCALANCE X-200RNA bzw. einen RUGGEDCOM RS950G an die beiden Netzwerke angebunden.
  • Seite 16 Anwendung und Funktionen 1.3 Netztopologie mit Redundanz (PRP) Anschluss und Verkabelung Jedem Telegramm-Duplikat, das über die PRP-Mechanismen versendet wird, wird eine Kennung mitgegeben, die festlegt, ob es über LAN A oder LAN B versendet wird. Hinweis Verkabelung Achten Sie auf den durchgehend korrekten Anschluss der PRP-Ports der Teilnehmer und der SCALANCE X204RNA / RUGGEDCOM RS950G an LAN A oder an LAN B.
  • Seite 17 Anwendung und Funktionen 1.3 Netztopologie mit Redundanz (PRP) Alle Geräte, welche in redundanten Netzen die PRP-Funktion nutzen sollen, müssen Telegramme mit einer Länge von bis zu 1532 Byte (oversize frames) verarbeiten können. Wenn diese Funktion nicht unterstützt wird, kann es zu Datenverlust kommen. Konfigurationsbeispiel für ein PRP-Netz Die nachfolgende Abbildung zeigt Möglichkeiten zum Anschluss von Geräten in einer Netztopologie, in welcher das Parallel Redundancy Protocol (PRP) genutzt wird.
  • Seite 18 Anwendung und Funktionen 1.4 Weitere Dienste und Merkmale des CP Weitere Dienste und Merkmale des CP ● Uhrzeitsynchronisierung an der RNA-Schnittstelle nach folgenden projektierbaren Verfahren: – SIMATIC-Verfahren Der CP empfängt MMS-Uhrzeitnachrichten und synchronisiert seine lokale Uhrzeit. Man kann auswählen, ob die Uhrzeit weitergeleitet wird. Zusätzlich kann die Richtung der Weiterleitung bestimmt werden.
  • Seite 19 Anwendung und Funktionen 1.4 Weitere Dienste und Merkmale des CP ● Verbindungsdiagnose mit Programmbaustein AG_CNTEX Mit dem Programmbaustein AG_CNTEX besteht die Möglichkeit, Verbindungen zu diagnostizieren. – Bei Bedarf können Sie Verbindungen aktivieren, deaktivieren oder einen erneuten Verbindungsaufbau initiieren. – Sie können die Erreichbarkeit von Verbindungspartnern über die PING-Funktion prüfen (an der RNA-Schnittstelle).
  • Seite 20 Anwendung und Funktionen 1.4 Weitere Dienste und Merkmale des CP CP 443-1 RNA Gerätehandbuch, 03/2019, C79000-G8900-C299-04...
  • Seite 21 Leistungsdaten Allgemeine Kenndaten Merkmal Erläuterung / Werte Anzahl Verbindungen über Industrial Ethernet insgesamt Der Wert gilt für die Gesamtsumme der Verbindungen fol- gender Typen: S7-Verbindungen • SEND/RECEIVE-Verbindungen • Beispiel Sie können beispielsweise folgende Kombination von Verbindungen betreiben: ● 62 S7-Verbindungen oder 62 H-Verbindungen ●...
  • Seite 22 Leistungsdaten 2.3 SEND/RECEIVE-Schnittstelle Hinweis Rückwirkung von Verbindungen in der Betriebsart SPEED SEND/RECV Beachten Sie die Rückwirkung bei Verbindungen der SEND/RECEIVE-Schnittstelle, die in der Betriebsart SPEED SEND/RECEIVE verwendet werden. Das mögliche Mengengerüst der S7-Kommunikation wird durch jede projektierte Verbindung mit Betriebsart SPEED SEND/RECV entsprechend reduziert. SEND/RECEIVE-Schnittstelle 2.3.1 Kenndaten...
  • Seite 23 Leistungsdaten 2.3 SEND/RECEIVE-Schnittstelle Merkmal Erläuterung / Werte Max. Datenlänge für Programmbausteine AG_LSEND und AG_LRECV erlauben den Transfer von Nutzdaten fol- AG_LSEND und AG_LRECV gender Längen: 1. ISO-on-TCP, TCP, ISO-Transport: 1 bis 8192 Byte 2. UDP: 1 bis 2048 Byte Max. Datenlänge für Programmbausteine AG_SSEND und AG_SRECV erlauben den Transfer von Nutzdaten fol- AG_SSEND und AG_SRECV gender Längen:...
  • Seite 24 Leistungsdaten 2.3 SEND/RECEIVE-Schnittstelle Empfangsressourcen) angezeigt. Dies kann beispielsweise vorkommen, wenn zu viele SEND-/RECEIVE-Aufrufe gleichzeitig im OB1 abgesetzt werden. Begrenzung durch die CPU Im Produktivbetrieb ist die Anzahl der parallel betreibbaren SEND-/RECEIVE-Aufrufe abhängig von den beanspruchten CPU-Ressourcen. Beachten Sie die Angaben zu den verfügbaren CPU-Ressourcen in Kapitel Systemumgebung (Seite 27).
  • Seite 25 Leistungsdaten 2.4 Kenndaten für die Offene TCP/IP-Kommunikation Tabelle 2- 2 Abhängigkeit der maximalen Anzahl parallel betreibbarer RECEIVE−Aufrufe lang (AG_LRECV FC60) von der Anzahl der SEND−Aufrufe (CPU 416/417) Anzahl gleichzeitiger SEND-Aufrufe Max. Anzahl paralleler FC60 pro CPU 416/417/41x–H Anzahl gleichzeitiger SEND-Aufrufe Max.
  • Seite 26 Leistungsdaten 2.5 Kenndaten TCP-Verbindungen für HTTP CP 443-1 RNA Gerätehandbuch, 03/2019, C79000-G8900-C299-04...
  • Seite 27 Voraussetzungen für den Einsatz Mengengerüst Für den Einsatz des hier beschriebenen CP-Typs gelten folgende Begrenzungen: ● Anzahl betreibbarer CPs innerhalb eines Racks: 14 Systemumgebung Allgemeine Anforderungen ● Der CP ist freigegeben mit CPUs ab Firmware-Version 5.3.2. – CPUs mit älterer Firmware-Version müssen auf V5.3.2 hochgerüstet werden. ●...
  • Seite 28 Voraussetzungen für den Einsatz 3.2 Systemumgebung Bestellnummer der ab Firmware- a = Mehrprozessorbetrieb CPU: 6ES7... Version b = Anzahl betreibbarer CPs c = CPU-Ressourcen für SEND-/RECEIVE-Aufträge d = LOCK/UNLOCK CPU 414-3 ..414-3XM05-0AB0 V5.3.2 CPU 414-3 PN/DP ..414-3EM05-0AB0 V5.3.2 CPU 414-3 PN/DP ..414-3EM06-0AB0 ab V6.0.2 CPU 414-3 PN/DP ..414-3FM06-0AB0 ab V6.0.2...
  • Seite 29 Informationen über die aktuellen Bausteinversionen sowie die aktuellen Bausteine zum Download finden Sie bei unserem Customer Support im Internet unter folgender Beitrags-ID: Link: (https://support.industry.siemens.com/cs/ww/de/ps/15355/dl) Bei älteren Baugruppentypen setzt diese Empfehlung voraus, dass Sie den für diesen Baugruppentyp aktuellen Firmware-Stand verwenden.
  • Seite 30 Voraussetzungen für den Einsatz 3.4 Programmierung Für eine beschleunigte Datenübertragung bis zu einer Länge von 1452 Byte werden die SPEED SEND/RECEIVE-Programmbausteine AG_SSEND (FC53) und AG_SRECV (FC63) unterstützt. Funktionalität Voraussetzung Transfer von Datenblöcken <= 240 Byte Benötigt werden die Programmbausteine AG_SEND •...
  • Seite 31 LEDs LED-Anzeige Die Anzeige auf der Frontplatte besteht aus folgenden LEDs zur Anzeige des Betriebs- und Kommunikations-Zustands: Bild 4-1 LEDs Frontplatte CP 443-1 Advanced Die LEDs haben folgende Bedeutung: ● INTF: Interner Fehler ● EXTF: Externer Fehler ● BUS1F: Busfehler Ethernet-Schnittstelle ●...
  • Seite 32 LEDs Unbeschriftete LEDs sind ohne Bedeutung (nur für Diagnosezwecke relevant). INTF EXTF BUSF STOP CP-Betriebszustand (rot) (rot) (rot)BUS1F / (grün) (gelb) BUS2F (rot) Anlaufend (STOP->RUN) Laufend (RUN) Anhaltend (RUN->STOP) Angehalten (STOP) Im Zustand STOP ist die Projektierung und Diagnose des CP weiterhin mög- lich.
  • Seite 33 LEDs INTF EXTF BUSF STOP CP-Betriebszustand (rot) (rot) (rot)BUS1F / (grün) (gelb) BUS2F (rot) Eine doppelte IP-Adresse wurde • erkannt, nachdem der CP in RUN war. oder Unterschied im Übertragungsme- • dium- oder den Duplexeinstellun- gen zwischen Projektierung und Anlagenaufbau Firmware-Ladevorgang über den Firmware-Lader läuft.
  • Seite 34 LEDs CP-Kommunikationszustand / LED-Anzeigebilder Anzeigezustand Bedeutung TXD (grün) CP sendet über Ethernet. RXD (grün) CP empfängt über Ethernet. X1P1 Port hat keine Verbindung zu Ethernet. X2P1 / X2P2 Bestehende Verbindung über Port zu Ethernet (LINK-Status). (grün / gelb) LED blinkt gelb bei grünem Ruhelicht: Port sendet / empfängt über Ethernet.
  • Seite 35 Montage, Anschluss, Inbetriebnahme Wichtige Hinweise zum Geräteeinsatz Sicherheitshinweise für den Geräteeinsatz Beachten Sie die folgenden Sicherheitshinweise für Aufstellung und Betrieb des Geräts und alle damit zusammenhängenden Arbeiten wie Montieren und Anschließen des Geräts oder Geräteaustausch. WARNUNG Sicherheitsanforderungen für die Montage Bei den Geräten handelt es sich um "offene Betriebsmittel"...
  • Seite 36 Montage, Anschluss, Inbetriebnahme 5.1 Wichtige Hinweise zum Geräteeinsatz WARNUNG Spannungsversorgung Das Gerät ist für den Betrieb mit einer direkt anschließbaren Sicherheitskleinspannung (Safety Extra Low Voltage, SELV) durch eine Spannungsversorgung mit begrenzter Leistung (Limited Power Source, LPS) ausgelegt. Deshalb dürfen nur Sicherheitskleinspannungen (SELV) mit begrenzter Leistung (Limited Power Source, LPS) nach IEC 60950-1 / EN 60950-1 / VDE 0805-1 mit den Versorgungsanschlüssen verbunden werden oder das Netzteil für die Versorgung des Geräts muss NEC Class 2 gemäß...
  • Seite 37 Montage, Anschluss, Inbetriebnahme 5.2 Montage - Vorgehensweise WARNUNG Kabel Wenn am Kabel oder an der Gehäusebuchse Temperaturen über 70 °C auftreten oder die Temperatur an den Adernverzweigungsstellen der Leitungen über 80 °C liegt, müssen besondere Vorkehrungen getroffen werden. Wenn das Gerät bei Umgebungstemperaturen von über 50 °C betrieben wird, müssen Sie Kabel mit einer zulässigen Betriebstemperatur von mindesten 80 °C verwenden.
  • Seite 38 Montage, Anschluss, Inbetriebnahme 5.3 Inbetriebnahme - Vorgehensweise Gehen Sie wie folgt vor: 1. CP stecken: Hängen Sie den CP im Rack oben ein und schwenken Sie den CP nach unten. Der CP kann in Zentral- oder Universal-Racks betrieben werden. Hinweis K-Buskopplung Beim Einsatz des Universal-Rack UR1 oder UR2 als Erweiterungsrack ist eine K-Buskopplung erforderlich!
  • Seite 39 Montage, Anschluss, Inbetriebnahme 5.4 Baugruppentausch ohne PG Gehen Sie wie folgt vor: 1. Laden Sie die Projektierdaten aus Ihrem STEP 7-Projekt in die S7-400 Station. – Voraussetzung: Sie haben den CP in einem STEP 7-Projekt für die Eigenschaften und Dienste projektiert, die Sie nutzen möchten.
  • Seite 40 Montage, Anschluss, Inbetriebnahme 5.5 Betriebszustand steuern Betriebszustand steuern Sie haben die Möglichkeit, den Betriebszustand des CP über die Projektiersoftware STEP 7 oder über die STEP 7-Spezialdiagnose zwischen RUN und STOP umzuschalten. Umschalten von STOP auf RUN: Der CP übernimmt projektierte und/oder geladene Daten in den Arbeitsspeicher und geht in den Betriebszustand RUN.
  • Seite 41 ● Halten Sie die Firmware aktuell. Informieren Sie sich regelmäßig über Sicherheits- Updates der Firmware und wenden Sie diese an. ● Informieren Sie sich regelmäßig über Neuigkeiten auf den Siemens-Internetseiten. – Hier finden Sie Informationen zu Industrial Security: Link: (http://www.siemens.com/industrialsecurity) –...
  • Seite 42 Projektierung und Betrieb 6.1 Security-Empfehlungen Security-Funktionen des Produkts Nutzen Sie die Möglichkeiten der Security-Einstellungen in der Projektierung des Produkts. Hierzu zählen unter anderem: ● Schutzstufen – Projektieren Sie eine Schutzstufe der CPU. – Projektieren Sie für den CP die Schutzstufe "Zustandsabhängig". ●...
  • Seite 43 Projektierung und Betrieb 6.1 Security-Empfehlungen ● Stellen Sie sicher, dass alle Passwörter geschützt und unzugänglich für unbefugtes Personal sind. Siehe hierzu auch den vorstehenden Abschnitt. ● Verwenden Sie ein Passwort nicht für verschiedene Benutzer und Systeme. Protokolle Sichere und unsichere Protokolle ●...
  • Seite 44 Projektierung und Betrieb 6.2 Schnittstellen umschalten Protokoll / Funkti- Portnummer (Pro- Voreinstellung des Portzustand Authentifizierung tokoll) Ports 123 (UDP) Geschlossen Offen nach Konfiguration Nein SNMP 161 (UDP) Offen Offen nach Konfiguration Ja (unter SNMPv3) Schnittstellen umschalten Die Wahl der verwendeten Schnittstelle, RNA-Schnittstelle oder Ethernet Schnittstelle, erfolgt in der Projektierung des CP.
  • Seite 45 Projektierung und Betrieb 6.3 Urlöschen / Rücksetzen auf Werkseinstellungen Urlöschen / Rücksetzen auf Werkseinstellungen Für den CP steht eine 2-stufige Funktion zum Urlöschen zur Verfügung: ● Urlöschen ● Rücksetzen auf Werkseinstellung Hinweis Daten im CP werden gelöscht - CPU-Daten bleiben erhalten Mit den hier beschriebenen Funktionen zum Urlöschen / Rücksetzen auf Werkseinstellungen werden nicht die Projektierdaten in der CPU verändert! Es werden nur die auf dem CP gehaltenen Daten gelöscht.
  • Seite 46 Projektierung und Betrieb 6.4 Netzwerkeinstellungen müssen daher neu geladen werden. Dieses Laden aus der CPU können Sie durch Netzspannung AUS/EIN initiieren. Rücksetzen auf Werkseinstellungen - Auswirkung Der CP enthält nach dem Rücksetzen auf Werkseinstellungen in jedem Fall noch die werkseitig voreingestellte MAC-Adresse (Lieferzustand). Die IP-Adresse und die Projektierungsdaten im RAM des CP werden gelöscht.
  • Seite 47 Projektierung und Betrieb 6.4 Netzwerkeinstellungen Die Einstellungen für die Ethernet-Schnittstelle können Sie bei Bedarf verändern. Hinweis Die Grundeinstellung gewährleistet im Normalfall eine problemlose Kommunikation. Sie sollten diese nur in Ausnahmefällen ändern. Ethernet-Schnittstelle: Sobald Sie in der CP-Projektierung eine manuelle Konfiguration projektieren und die Option Autonegotiation deaktivieren, ist das automatische Aushandeln der Netzwerkeinstellungen (Autonegotiation) nicht mehr wirksam.
  • Seite 48 Projektierung und Betrieb 6.5 IP-Konfiguration ● Keine Reaktion auf eine Autonegotiation-Anfrage bei manueller Konfiguration Beachten Sie, dass der CP bei manueller Konfiguration und deaktivierter Option "Autonegotiation" nicht auf eine Autonegotiation-Anfrage reagiert! Dies kann dazu führen, dass sich ein zugeschalteter Partner nicht auf die gewünschte Betriebsart einstellen kann, so dass keine einwandfreie Kommunikation zustande kommt.
  • Seite 49 Projektierung und Betrieb 6.6 Uhrzeitsynchronisation Verhalten im Betrieb (CP in RUN) Wenn der CP eine Doppeladdressierung im Netz erkennt (neuer Teilnehmer mit bereits vergebener IP-Adresse), dann wird eine Meldung im Diagnosepuffer erzeugt und die Busfehler-LED leuchtet. Der CP bleibt in der Betriebsart RUN. Nachdem das Gerät mit der doppelten IP-Adresse vom Netz genommen wurde, erlischt die Busfehler-LED automatisch.
  • Seite 50 Projektierung und Betrieb 6.7 Empfehlung für den Einsatz unter hoher Kommunikationslast Empfehlung für den Einsatz unter hoher Kommunikationslast Veranlassung Um Überlastsituationen in der von Ihnen genutzten CPU zu vermeiden, beachten Sie beim CP die folgenden Hinweise. Bekannte Problemfälle ● Häufig werden die Programmbausteine für das Senden und Empfangen AG_SEND / AG_RECV (FC5/FC6, FC50/60 oder FC53/63) zyklisch im OB1 aufgerufen.
  • Seite 51 Dokumentationen zu den jeweils verwendeten SNMP-Clients (Beispiel für einen SNMP- Client: SNMP OPC-Server von SIMATIC NET). Weitere Informationen zur MIB finden Sie im Internet: Link: (https://support.industry.siemens.com/cs/ww/de/view/15177711) Unterstützte MIB Der CP unterstützt folgende Gruppen von MIB-Objekten der Standard-MIB II gemäß RFC1213: ●...
  • Seite 52 *) Beachten Sie die Schreibweise mit Kleinbuchstaben! MIB-Dateien für Ihre SNMP-Werkzeuge Wenn Sie ein SNMP-Werkzeug einsetzen, dann finden Sie die für den CP relevanten MIB- Dateien in der STEP 7-Installation unter folgendem Verzeichnis: <Laufwerk>\<Installations-Verzeichnis>\Siemens\Step7\S7DATA\snmp\mib Dort finden Sie beispielsweise folgende MIB-Dateien: ● automationPS.mib ● automationSmi.mib ●...
  • Seite 53 Projektierung und Betrieb 6.9 Schnittstelle im Anwenderprogramm ● automationTC.mib ● IEC-62439-3-MIB.mib Schnittstelle im Anwenderprogramm 6.9.1 Aufrufschnittstelle für Offene Kommunikationsdienste SEND/RECV Aufrufparameter erst nach Auftragsbestätigung verändern Hinweis Beachten Sie für die Aufrufschnittstelle der Programmbausteine AG_SEND / AG_LSEND / AG_SSEND bzw. AG_RECV / AG_LRECV / AG_SRECV: Die Aufrufparameter dürfen Sie nach dem Auftragsanstoß...
  • Seite 54 Projektierung und Betrieb 6.10 Ping: Erlaubte Länge von ICMP-Paketen Die TCP/IP-Kommunikation arbeitet verbindungsorientiert. Erst wenn eine Verbindung zum Kommunikationspartner aufgebaut ist, können Daten übertragen werden. Die CPU kann mehrere Verbindungen zu einem Kommunikationspartner gleichzeitig nutzen. Folgende Protokollvarianten werden unterstützt: ● ISO on TCP gemäß RFC 1006 Programmierung In der Verbindungsbeschreibung (UDT 65) müssen Sie folgende Parametereinstellung vorsehen:...
  • Seite 55 Projektierung und Betrieb 6.11 Kommunikation im PRP-Betrieb 6.11 Kommunikation im PRP-Betrieb Im PRP-Betrieb wird das erste Telegramm von einem unbekannten Teilnehmer verworfen und bleibt ohne Beantwortung. Dieses Verhalten ist bei den Diensten zu berücksichtigen, die im Allgemeinen keine Telegrammwiederholungen veranlassen wie: ●...
  • Seite 57 Instandhaltung und Wartung Neue Firmware laden Möglichkeiten der Firmware-Aktualisierung Das Laden einer neuen Firmware in einen SIMATIC NET-CP erfolgt alternativ über folgende Wege: ● Über den in STEP 7 mitgelieferten Firmware-Lader Voraussetzung für den Ladevorgang: – Im PG/PC befindet sich eine Industrial Ethernet CP-Baugruppe (z. B. CP 1613) oder eine gewöhnliche Ethernet-Baugruppe mit dem Software-Paket "Softnet".
  • Seite 58 Instandhaltung und Wartung 7.1 Neue Firmware laden Gehen Sie prinzipiell so vor: 1. Verbinden Sie die CP-Baugruppe über ein LAN-Kabel mit dem PG/PC. 2. Starten Sie auf Ihrem PG/PC den Ladevorgang mit einer der oben genannten Firmware- Ladefunktionen. Der Ladevorgang erfolgt in 2 Abschnitten: –...
  • Seite 59 Instandhaltung und Wartung 7.2 Verwendete Baugruppen auf CP 443-1 RNA umrüsten Verwendete Baugruppen auf CP 443-1 RNA umrüsten Umrüsten Unter Beachtung bestimmter Regeln und Verhaltensweisen können Sie andere Baugruppentypen durch den CP 443-1 RNA erstzen. Für ein Umrüsten kommen folgende Baugruppentypen in Frage: ●...
  • Seite 60 Instandhaltung und Wartung 7.2 Verwendete Baugruppen auf CP 443-1 RNA umrüsten CP 443-1 RNA Gerätehandbuch, 03/2019, C79000-G8900-C299-04...
  • Seite 61 Technische Daten Technische Daten Anschluss an Industrial Ethernet Anzahl 1 x Ethernet-Schnittstelle 1 x RNA-Schnittstelle mit 2 Ports Ausführung Ethernet-Schnittstelle Anschluss 1 x RJ45-Buchse Übertragungsgeschwindigkeit 10 / 100 Mbit/s Halbduplex oder Vollduplex Ausführung RNA-Schnittstelle Anschluss 2 x RJ45-Buchse Übertragungsgeschwindigkeit 100 Mbit/s Vollduplex Elektrische Daten Spannungsversorgung über S7-Rückwandbus...
  • Seite 62 Technische Daten Technische Daten 0 ... 100 m Max. 100 m IE FC TP Standard Cable mit IE FC RJ45 Plug 180 • Max. 90 m IE FC TP Standard Cable + 10 m TP Cord über IE FC RJ45 Outlet •...
  • Seite 63 Zulassungen Erteilte Zulassungen Hinweis Erteilte Zulassungen auf dem Typenschild des Geräts Die angegebenen Zulassungen gelten erst dann als erteilt, wenn auf dem Produkt eine entsprechende Kennzeichnung angebracht ist. Welche der nachfolgenden Zulassungen für Ihr Produkt erteilt wurde, erkennen Sie an den Kennzeichnungen auf dem Typenschild. Zulassungen für den Schiffbau werden nicht auf dem Typenschild des Geräts abgedruckt.
  • Seite 64 Zulassungen Siemens Aktiengesellschaft Division Process Industries and Drives Process Automation DE-76181 Karlsruhe Deutschland Die EG-Konformitätserklärung finden Sie auch im Internet unter folgender Adresse: Link: (https://support.industry.siemens.com/cs/ww/de/ps/15353/cert) > Beitragstyp: "Zertifikate", Zertifikatart: "EG-Konformitätserklärung" IECEx Das Produkt erfüllt die Anforderungen an den Explosionsschutz nach IECEx.
  • Seite 65 Beachten Sie auch die Angaben im Dokument "Use of subassemblies/modules in a Zone 2 Hazardous Area", das Sie im Internet unter der folgenden Adresse finden: Link: (https://support.industry.siemens.com/cs/ww/de/view/78381013) Der CP erfüllt bis 19.04.2016 Anforderungen der EG-Richtlinie 2004/108/EG "Elektromagnetische Verträglichkeit" (EMV-Richtlinie) sowie ab 20.04.2016 der EG-Richtlinie 2014/30/EG.
  • Seite 66 Zulassungen Angewandte Normen: ● EN 61000-6-4 Elektromagnetische Verträglichkeit (EMV) - Teil 6-4: Fachgrundnormen - Störaussendung für Industriebereiche ● EN 61000-6-2 Elektromagnetische Verträglichkeit (EMV) - Teil 6-2: Fachgrundnormen - Störfestigkeit für Industriebereiche RoHS Der CP erfüllt die Anforderungen der EU-Richtlinie 2011/65/EG zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.
  • Seite 67 SIMATIC NET-Produkte werden regelmäßig für die Zulassungen hinsichtlich bestimmter Märkte und Anwendungen bei Behörden und Zulassungsstellen eingereicht. Wenden Sie sich an Ihre Siemens-Vertretung, wenn Sie eine Liste mit den aktuellen Zulassungen für die einzelnen Geräte benötigen, oder informieren Sie sich auf den Internet- Seiten des Siemens Industry Online Support: Link: (https://support.industry.siemens.com/cs/ww/de/ps/15351/cert)
  • Seite 68 Zulassungen CP 443-1 RNA Gerätehandbuch, 03/2019, C79000-G8900-C299-04...
  • Seite 69 PRP-kompatible Geräte PRP-kompatible Geräte Die nachfolgend aufgeführten Geräte sind kompatibel für die Verwendung in PRP-Netzen. Sie können Telegramme mit Überlänge von bis zu 1532 Byte (oversize frames) verarbeiten. Tabelle A- 1 PRP-kompatible Geräte Produkt Bestellnummer Version * SCALANCE XB004-1, unmanaged IE Switch für 10/100Mbits 6GK5004-1BD00-1AB2 ES: 01 SCALANCE XB004-1LD, unmanaged IE Switch für 10/100Mbits...
  • Seite 70 PRP-kompatible Geräte Produkt Bestellnummer Version * SCALANCE X204RNA EEC 6GK5204-0BS00-3LA3 V1.0 RuggedCom RS950G, managed PRP Redundancy Box 6GK6095-0GS2-... V3.11.1 RuggedCom RNA Technology Module, managed PRP Redbox SCALANCE XF204-2, flacher, managed IE Switch 6GK5204-2BC00-2AF2 V4.4 SCALANCE X204-2LD, manages IE Switch 6GK5204-2BC10-2AA3 V4.4 SCALANCE X206-1, managed IE Switch 6GK5206-1BB10-2AA3...
  • Seite 71 PRP-kompatible Geräte Produkt Bestellnummer Version * SCALANCE X308-2LD, managed PLUS IE switch 6GK5308-2FM00-2AA3 V3.7.0 SCALANCE X308-2LH, managed PLUS IE switch 6GK5308-2FN00-2AA3 V3.7.0 SCALANCE X308-2LH+, managed PLUS IE switch 6GK5308-2FP00-2AA3 V3.7.0 SCALANCE X310-FE, managed PLUS IE switch 6GK5310-0BA00-2AA3 V3.7.0 SCALANCE X310, managed PLUS IE switch 6GK5310-0FA00-2AA3 V3.7.0 SCALANCE X320-1FE, managed IE switch...
  • Seite 72 PRP-kompatible Geräte Produkt Bestellnummer Version * CP 443-1 Advanced 6GK7443-1GX30-0XE0 V3.0 CP 443-1 6GK7443-1EX20-0XE0 V2.1 CP 443-1 6GK7443-1EX30-0XE0 V3.0 CP 443-1 RNA 6GK7443-1RX00-0XE0 V1.0 CP 442-1 RNA 6GK7442-1RX00-0XE0 V1.0 * Angabe des Hardware-Erzeugnisstandes (ES) oder der Firmware-Version (V), ab der PRP unterstützt wird. CP 443-1 RNA Gerätehandbuch, 03/2019, C79000-G8900-C299-04...
  • Seite 73 Einleitung zum Literaturverzeichnis Auffinden der Siemens-Literatur ● Artikelnummern Die Artikelnummern für die hier relevanten Siemens-Produkte finden Sie in den folgenden Katalogen: – SIMATIC NET - Industrielle Kommunikation / Industrielle Identifikation, Katalog IK PI – SIMATIC - Produkte für Totally Integrated Automation und Micro Automation, Katalog ST 70 Die Kataloge sowie zusätzliche Informationen können Sie bei Ihrer Siemens-Vertretung...
  • Seite 74 B.3 Zur Projektierung mit STEP 7 / NCM S7 Zur Projektierung mit STEP 7 / NCM S7 B.3.1 SIMATIC NET PC-Stationen In Betrieb nehmen - Anleitung und Schnelleinstieg Projektierungshandbuch Siemens AG Link: (https://support.industry.siemens.com/cs/ww/de/ps/15362/man) B.3.2 SIMATIC Hardware konfigurieren und Verbindungen projektieren mit STEP 7 Siemens AG (Teil des Dokumentationspakets "STEP 7-Grundwissen")
  • Seite 75 Literaturverzeichnis B.4 Zur Programmierung (S7-CPs / OPC) B.4.3 SIMATIC Programmieren mit STEP 7 Siemens AG (Teil des STEP 7-Dokumentationspakets STEP 7 Grundwissen) (Bestandteil der Online-Dokumentation in STEP 7) Link: (https://support.industry.siemens.com/cs/ww/de/view/18652056) B.4.4 SIMATIC System und Standardfunktionen für S7-300/400 - Band1/2 Referenzhandbuch...
  • Seite 76 Literaturverzeichnis B.5 S7-CPs Zur Montage und Inbetriebnahme des CP S7-CPs Zur Montage und Inbetriebnahme des CP B.5.1 /10/ SIMATIC S7 Automatisierungssystem S7-400, M7-400 Siemens AG ● Aufbauen: Installationshandbuch Link: (https://support.industry.siemens.com/cs/ww/de/view/1117849) ● Baugruppendaten: Referenzhandbuch Link: (https://support.industry.siemens.com/cs/ww/de/view/1117740) ● CPU-Daten: Gerätehandbuch Link: (https://support.industry.siemens.com/cs/ww/de/view/53385241) Zu Aufbau und Betrieb eines Industrial Ethernet-Netzes B.6.1...
  • Seite 77 Index Autocrossing, 11 Glossar, 7 Autocrossing-Mechanismus, 47 Automatische Einstellung oder individuelle Netzwerkeinstellungen, 46 Autonegotiation, 11, 47 H-Kommunikation, 27 hochverfügbares System, 11 Hochverfügbares System, 19 hohe Kommunikationslast, 50 Baugruppenidentifikation H-System, 19, 19 In der Webdiagnose, 34 HTTP-Zugriffe, 25 In STEP 7, 34 Baugruppenidentifikation - Port-LEDs kurzzeitig blinken lassen, 34 Baugruppentausch ohne PG, 39...
  • Seite 78 Index Multicast, 13 SEND-/RECEIVE-Aufrufe, 23 Multicomputing-Betrieb, 30 Anzahl der parallel betreibbaren, 23 SEND/RECEIVE-Schnittstelle, 13, 22, 29 SEND/RECEIVE-Verbindungen, 21 Anzahl, 22 SEND/RECV-Verbindungen in der Betriebsart SPEED Netzaufbau - PRP, 16 SEND/RECV NTP-Verfahren (NTP: Network Time Protocol), Anzahl, 22 Service & Support, 7 Sicherheitshinweise, 35 SIMATIC NET Manual Collection, 5 Offene Kommunikationsdienste, 4, 13...
  • Seite 79 Index Zugriffsrechte über Community Name, 52 CP 443-1 RNA Gerätehandbuch, 03/2019, C79000-G8900-C299-04...
  • Seite 80 Index CP 443-1 RNA Gerätehandbuch, 03/2019, C79000-G8900-C299-04...
