6.5.1.2
Kommunikationsprotokolle
SINEC OS unterstützt die folgenden IEC 61850-Kommunikationsprotokolle:
• Manufacturing Message Specification (MMS)
MMS ist ein Layer-3-Protokoll, dass ein generisches, Client/Server-basiertes
Nachrichtensystem für die Echtzeit-Datenübertragung zwischen intelligenten
elektronischen Geräten (IEDs) und übergeordneten Instanzen wie Fernübertragungs- (RTUs)
und SCADA-Systemen über Ethernet bereitstellt. MMS wird in erster Linie in elektrischen
Schaltanlagen eingesetzt, damit Leitstellen Ereignisse auf Anlagenebene überwachen
können.
Der MMS-Client (d. h. Fernübertragungssystem oder SCADA) fordert Daten von einem MMS-
Server (d. h. einem IEC 61850-konformen SINEC OS-Switch) für ein spezifisches IED an, das
anhand seiner IP-Adresse identifiziert wird. Der Server gibt die angeforderten Daten in einer
Antwortnachricht an die IP-Adresse des Clients zurück.
Der MMS-Server kann auch nach dem Eintreten eines Ereignisses automatisch Daten für ein
IED an den Client weiterleiten.

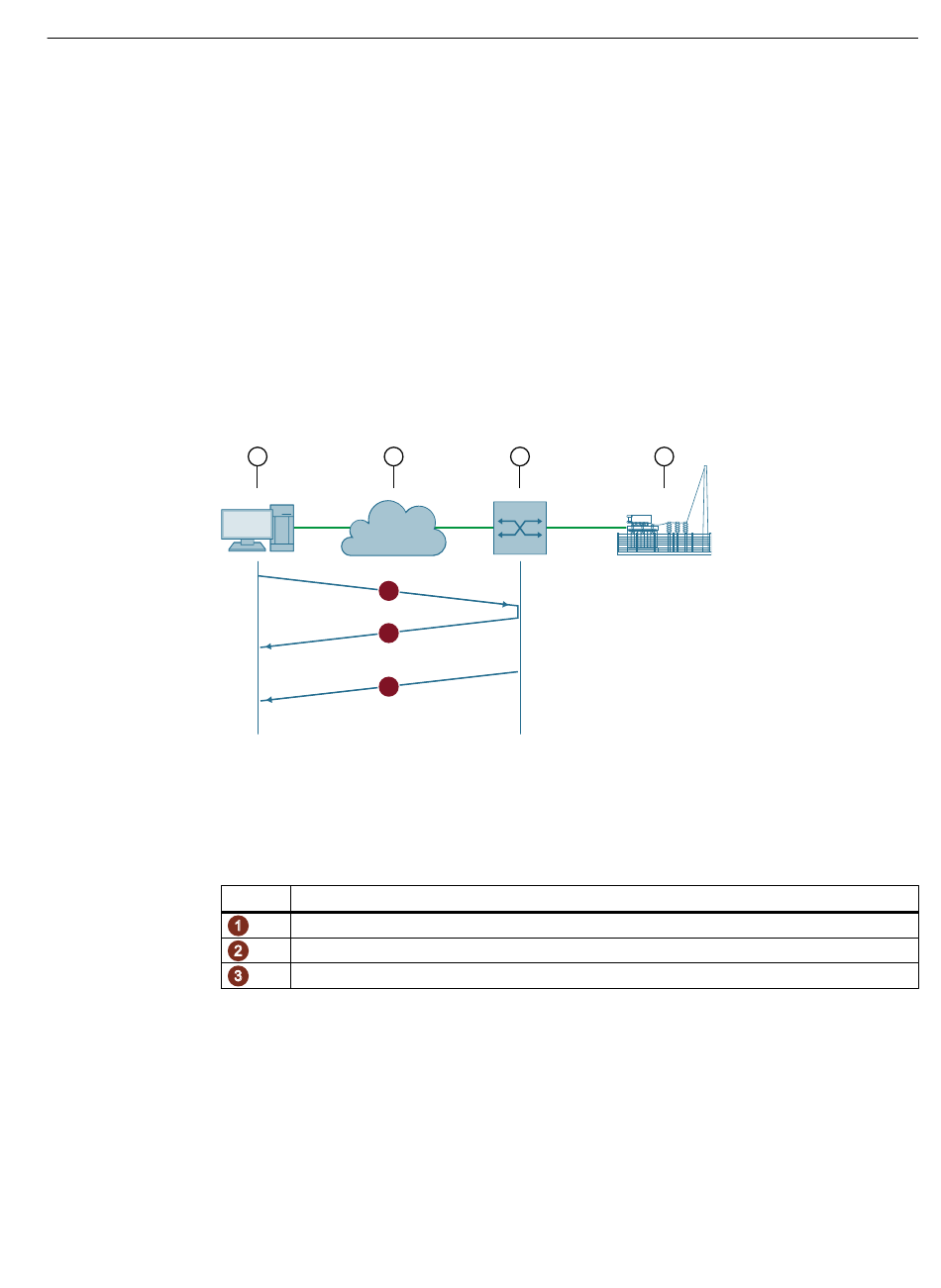

Bild 6-2
Beachten Sie, dass ein MMS-Server mehrere IEDs unterstützen kann.
6.5.1.3
IEC 61850-Berichte
Die IEC 61850-Berichtsfunktionalität wird verwendet, um eine Gruppe von Datenobjekten aus
logischen Knoten zusammenzufassen. Diese Datenobjekte können dem Client entweder als
unaufgeforderter ereignisgesteuerter Bericht oder als vom Client initiierter zeitgesteuerter
Bericht übermittelt werden.
Web User Interface (Web UI) SINEC OS v3.0
Projektierungshandbuch, 04/2024, C79000-G8900-C680-03
1
2
1
2
3
①
MMS-Client
②
Netzwerk
③
MMS-Server (IEC 61850-konformes SINEC OS-Gerät)
④
IEDs
Kommunikation zwischen MMS-Client und MMS-Server
Schritt
Der MMS-Client sendet eine Anfrage für ein spezifisches Datenelement an den MMS-Server.
Der MMS-Server gibt die angeforderten Daten in einer Antwortnachricht zurück.
Der MMS-Server sendet bei Eintritt eines Ereignisses spontan eine Benachrichtigung.
3
4
Beschreibung
Systemadministration
6.5 IEC 61850
