11.4.1.2
MRP-Interconnection-Netzwerk

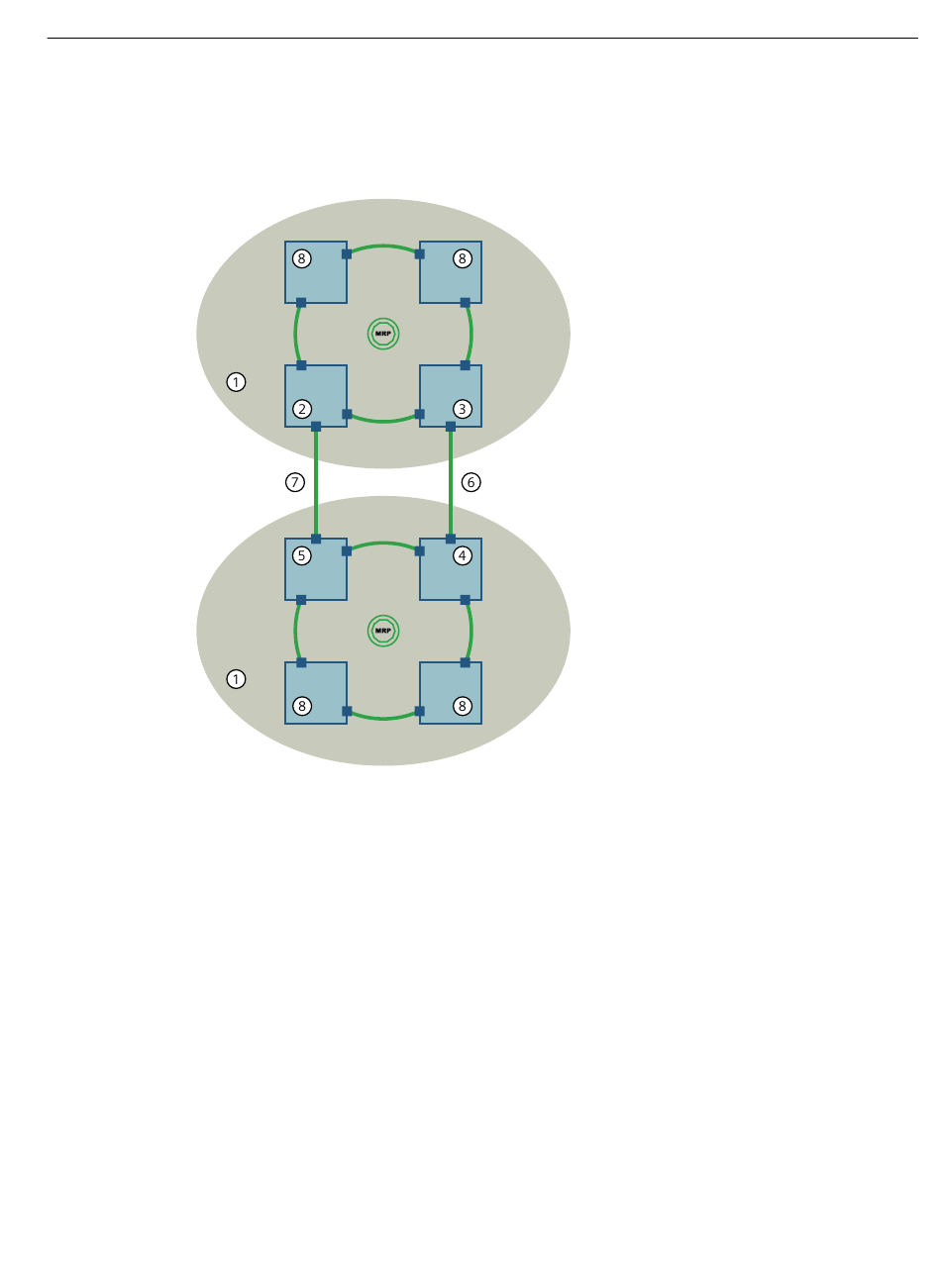

In der folgenden Grafik ist die redundante Kopplung von zwei MRP-Ringen mit MRP-
Interconnection dargestellt.
①
②
③
④
⑤
⑥
⑦
⑧
Bild 11-14
11.4.1.3
Funktionsweise
Die Koppelgeräte haben entsprechend konfigurierte MRP-Interconnection-Ports, zwischen
denen die primäre bzw. die sekundäre Verbindung der MRP-Ringe besteht.
Über die MRP-Interconnection-Ports ist der MIM immer über den Verbindungsstatus zwischen
dem Primary MIC und dem Primary Coupled MIC (Primäre Verbindung) sowie seiner eigenen
Verbindung zum Secondary Coupled MIC (Sekundäre Verbindung) informiert. Abhängig vom
Web User Interface (Web UI) SINEC OS v3.0
Projektierungshandbuch, 04/2024, C79000-G8900-C680-03
MRP-Ring
MIM
Primary MIC
Primary Coupled MIC
Secondary Coupled MIC
Primäre Verbindung
Sekundäre Verbindung
Ringteilnehmer, die MRP-Interconnection-Frames weiterleiten
Redundante Verbindung von zwei MRP-Ringen mit MRP-Interconnection
Netzwerkredundanz
11.4 MRP-Interconnection
395
