Routing
10.1 Switching und Routing
dieser Konfiguration dynamisch ermittelt werden. Die Kommunikationsbeziehungen müssen
nicht erneut konfiguriert werden.
Bei der Layer 3-Kommunikation benötigt jedes Gerät, mit dem kommuniziert werden
soll, eine IP-Adresse und eine Subnetzmaske. Die Geräte kennen ihr Subnetz. Das
Subnetz entspricht einer Broadcast-Domäne bzw. einem VLAN. Damit Geräte über Layer 3
kommunizieren können, müssen die IP-Adressen untereinander bekannt sein. Datenpakete
auf Layer 3 benötigen die MAC- und IP-Adresse des Senders sowie die MAC- und IP-Adresse
des Empfängers.
Bevor ein Gerät ein Datenpaket an ein anderes Gerät im gleichen Subnetz sendet, schickt
es eine ARP-Anfrage nach der Ziel-IP-Adresse: "Wer hat die IP-Adresse X.X.X.X?". Alle Geräte
vergleichen die angefragte IP-Adresse mit ihrer eigenen. Nur das Gerät mit der passenden
IP-Adresse antwortet mit seiner MAC-Adresse. Sobald die MAC-Adresse bekannt ist, findet
Layer 2-Kommunikation statt.
Für weitere Informationen zum Address Resolution Protocol (ARP) siehe "ARP (Seite 419)".

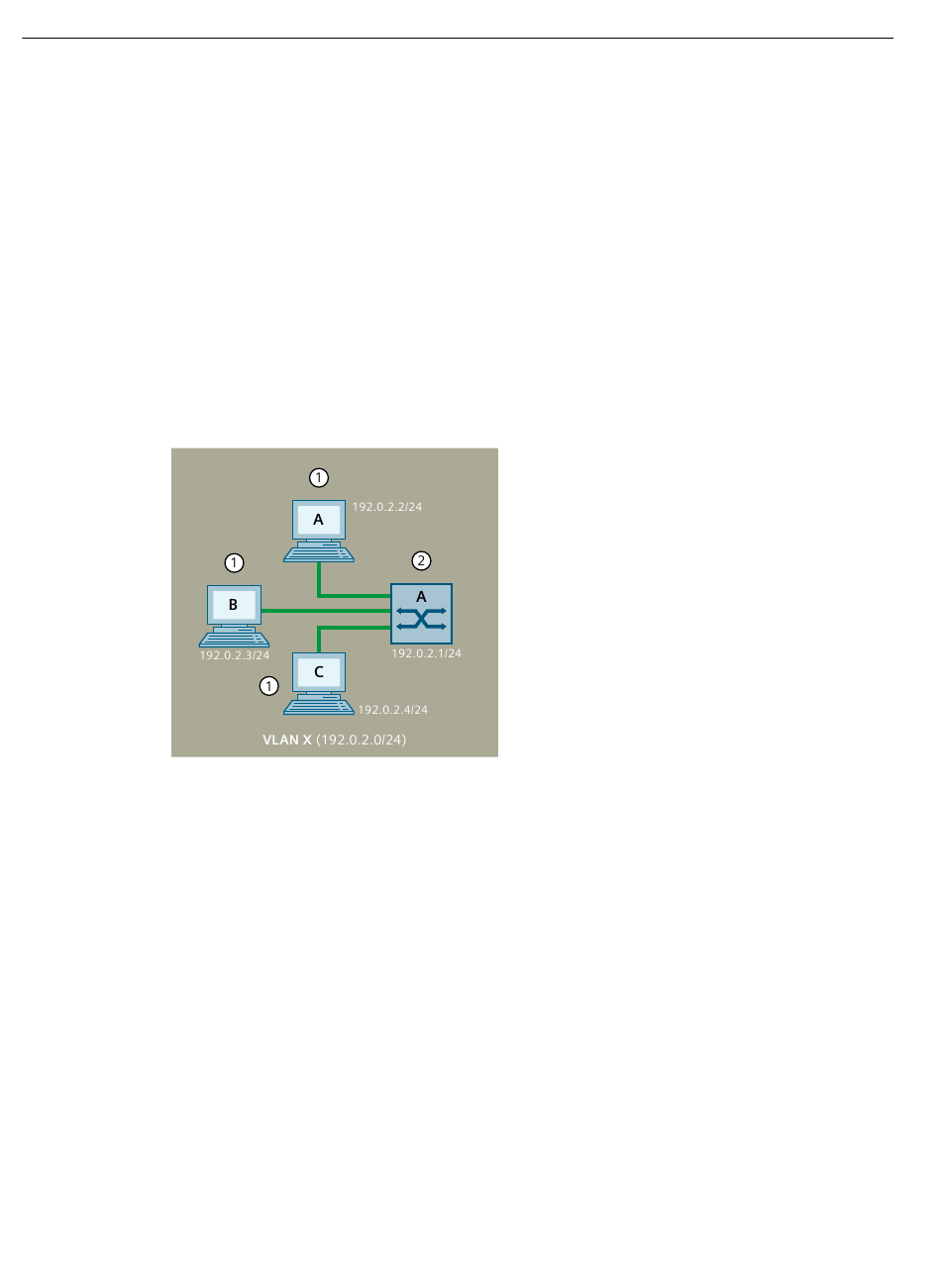

①
②
Bild 10-2
10.1.1.3
Routing
Damit Geräte aus verschiedenen Subnetzen miteinander kommunizieren können, wird ein
Router benötigt, der den Datenverkehr zwischen den Subnetzen weiterleitet (Routing).
Die Abbildung zeigt eine beispielhafte, vereinfachte Routing-Topologie. Das abgebildete
Netzwerk wurde in 2 VLANs segmentiert (VLAN X und VLAN Y), die jeweils von einem Switch
verwaltet werden (Switch A und Switch B). Den beiden VLANs wurden unterschiedliche
Netzwerkadressen (Subnetze) zugeordnet. Ein Router ermöglicht die Kommunikation
zwischen den beiden Subnetzen.
286
Host
Switch
Layer 3-Kommunikation
Web User Interface (Web UI) SINEC OS v3.0
Projektierungshandbuch, 04/2024, C79000-G8900-C680-03
