①
②
③

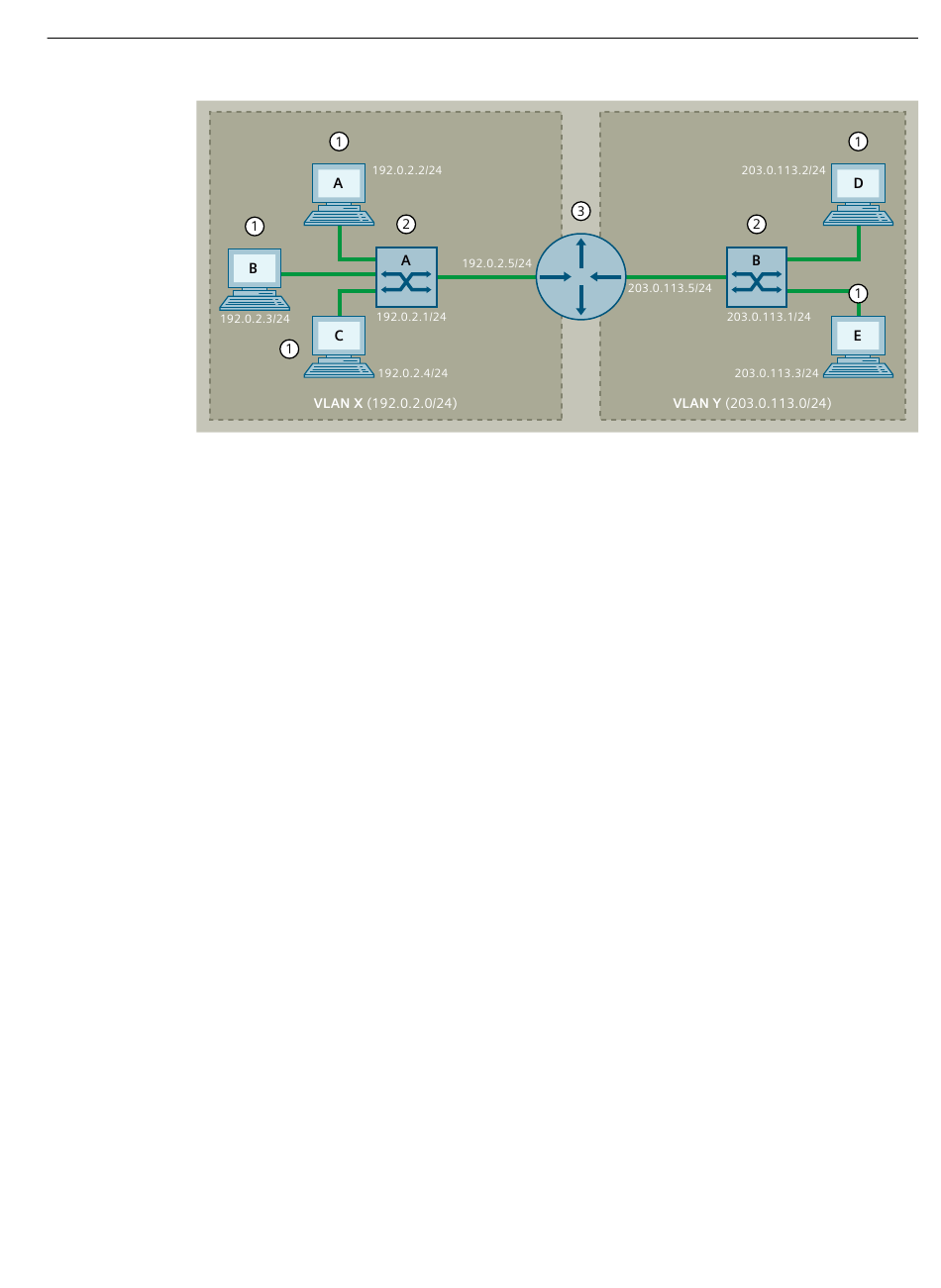

Bild 10-3
Jeder Host in einem spezifischen Subnetz ist ein Mitglied desselben VLANs. Der Router besitzt
in beiden angeschlossenen Subnetzen jeweils eine Routing-Schnittstelle.
Damit die Hosts wissen, wohin sie Daten bei einer Subnetz-übergreifenden Kommunikation
schicken müssen, ist in den Hosts die IP-Adresse des Routers als Default-Gateway (oder
Default-Route) konfiguriert.
Eine Kommunikation zwischen zwei Geräten aus unterschiedlichen Subnetzen läuft wie folgt
ab:
1. Bevor ein Gerät (Host A) ein Datenpaket an ein anderes Gerät in einem fremden Subnetz
sendet (Host D), schickt es eine ARP-Anfrage nach der IP-Adresse des Default-Gateways.
2. Der entsprechende Router antwortet mit seiner MAC-Adresse.
3. Sobald die MAC-Adresse bekannt ist, findet Layer 2-Kommunikation statt: Host A sendet das
Datenpaket mit der Ziel-IP-Adresse von Host D und der Ziel-MAC-Adresse des Routers.
4. Der Router empfängt das Datenpaket und schickt eine ARP-Anfrage in das andere Subnetz
nach der Ziel-IP-Adresse: "Wer hat die IP-Adresse X.X.X.X?".
5. Host D antwortet mit seiner MAC-Adresse.
6. Sobald die MAC-Adresse bekannt ist, findet Layer 2-Kommunikation statt: Der Router sendet
das Datenpaket mit der Quell-IP-Adresse des ursprünglichen Senders (Host A) und der
eigenen MAC-Adresse als Quell-MAC-Adresse an die IP- und MAC-Adresse von Host D.
Web User Interface (Web UI) SINEC OS v3.0
Projektierungshandbuch, 04/2024, C79000-G8900-C680-03
Host
Switch
Router
Routing
Routing
10.1 Switching und Routing
