Systemadministration
6.5 IEC 61850
6.5.1
Wissenswertes zu IEC 61850
Die Norm IEC 61850 definiert abstrakte Bridge-Objektmodelle und Dienste, die zur Darstellung
der Leistungs-, Automatisierungs- und Steuerungsfunktionalität (PAC-Funktionalität) eines
Elektrizitätswerks erforderlich sind. Physische Geräte in der Anlage werden durch logische
Geräte dargestellt, die wiederum in logische Knoten, Datenobjekte und Attribute unterteilt
werden. Alle diese Komponenten geben Auskunft über die Eigenschaften und den Zustand des
IED. Ein logisches Gerät kann auch einen Bericht über die Eigenschaften und den Zustand
anderer Geräte liefern, die von seinem Host-Gerät gesteuert werden.
①
②
③
④
⑤

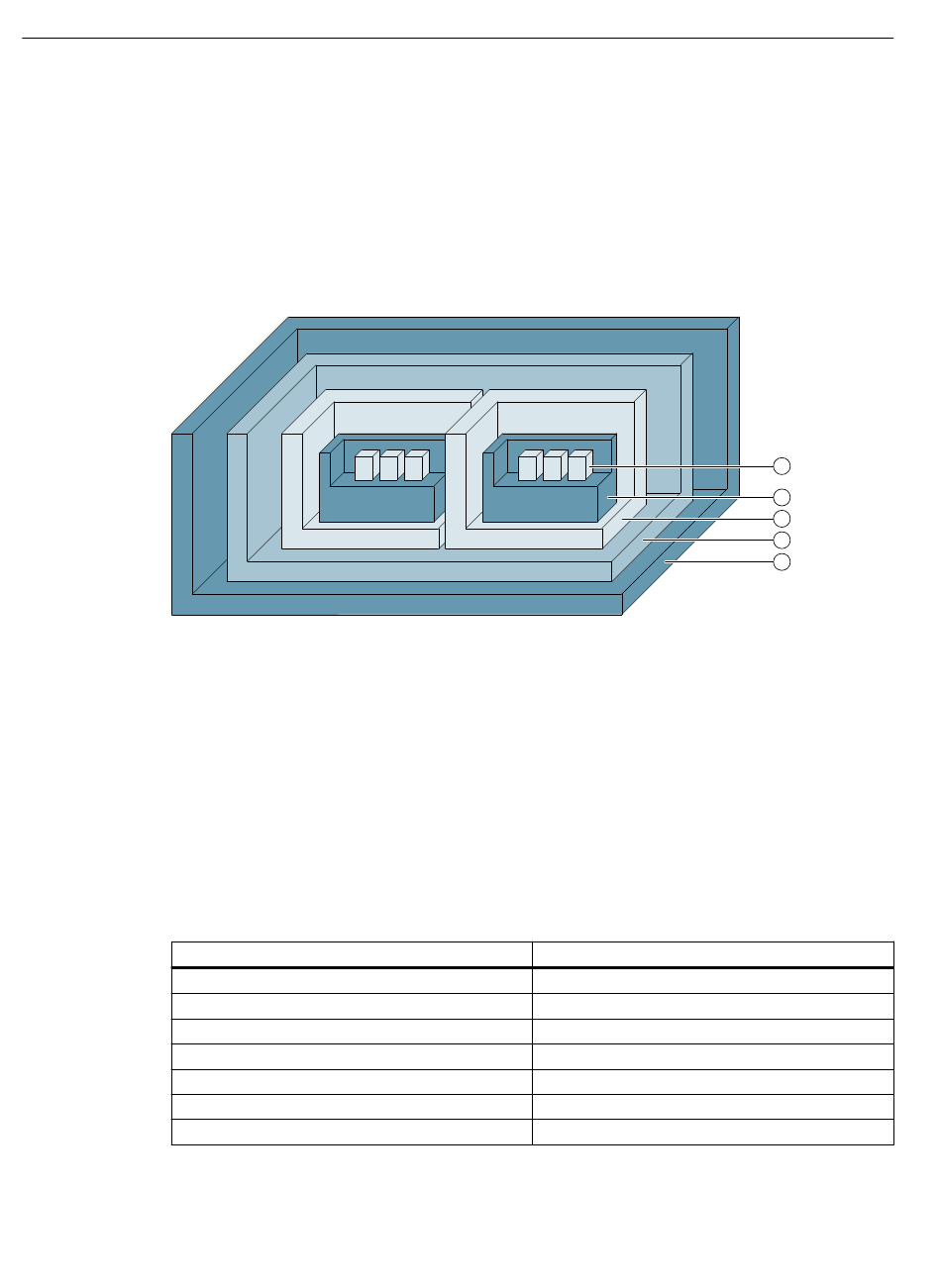

Bild 6-1
Das Datenmodell nach IEC 61850 kann auf verschiedene Kommunikationsprotokolle
abgebildet werden.
6.5.1.1
Unterstützte IEC 61850-Normen
SINEC OS unterstützt die folgenden IEC 61850-Normen:
IEC 61850-7-1
IEC 61850-7-2
IEC 61850-7-3
IEC 61850-7-4
IEC 61850-6
IEC 61850-8-1
IEC TR 61850-90-4
154
Pos
XCBR1
IEDx
Datenattribut
Datenobjekt
Logischer Knoten
Logisches Gerät
Physisches Gerät
Datenmodell nach IEC 61850
Norm
TotW
MMXU1
LDx
Ausgabe 2.1 2020-02
Ausgabe 2.1 2020-02
Ausgabe 2.1 2020-02
Ausgabe 2.1 2020-02
Ausgabe 2.1 2018-06
Ausgabe 2.1 2020-02
Ausgabe 2.1 2020-05
Projektierungshandbuch, 04/2024, C79000-G8900-C680-03
1
2
3
4
5
Ausgabe
Web User Interface (Web UI) SINEC OS v3.0
