Netzwerkredundanz
11.1 Spanning Tree Protocol (STP)
RSTP-Zustände und -Rollen
RSTP-Bridges wird von anderen Bridges im Netzwerk entweder die Rolle einer Root-Bridge oder
einer Designated-Bridge zugewiesen.
• Die Root-Bridge ist das logische Zentrum des Netzwerks.
• Designated-Bridges sind alle anderen Bridges im Netzwerk.
Jedem Port einer Bridge ist ein Zustand und eine Rolle zugewiesen.
• Der Zustand beschreibt, was am Port in Bezug auf das Lernen von Adressen und Weiterleiten
von Frames geschieht.
• Die Rolle gibt an, ob der Port zum Zentrum oder den Rändern des Netzwerks ausgerichtet ist
und ob der Port genutzt werden kann.

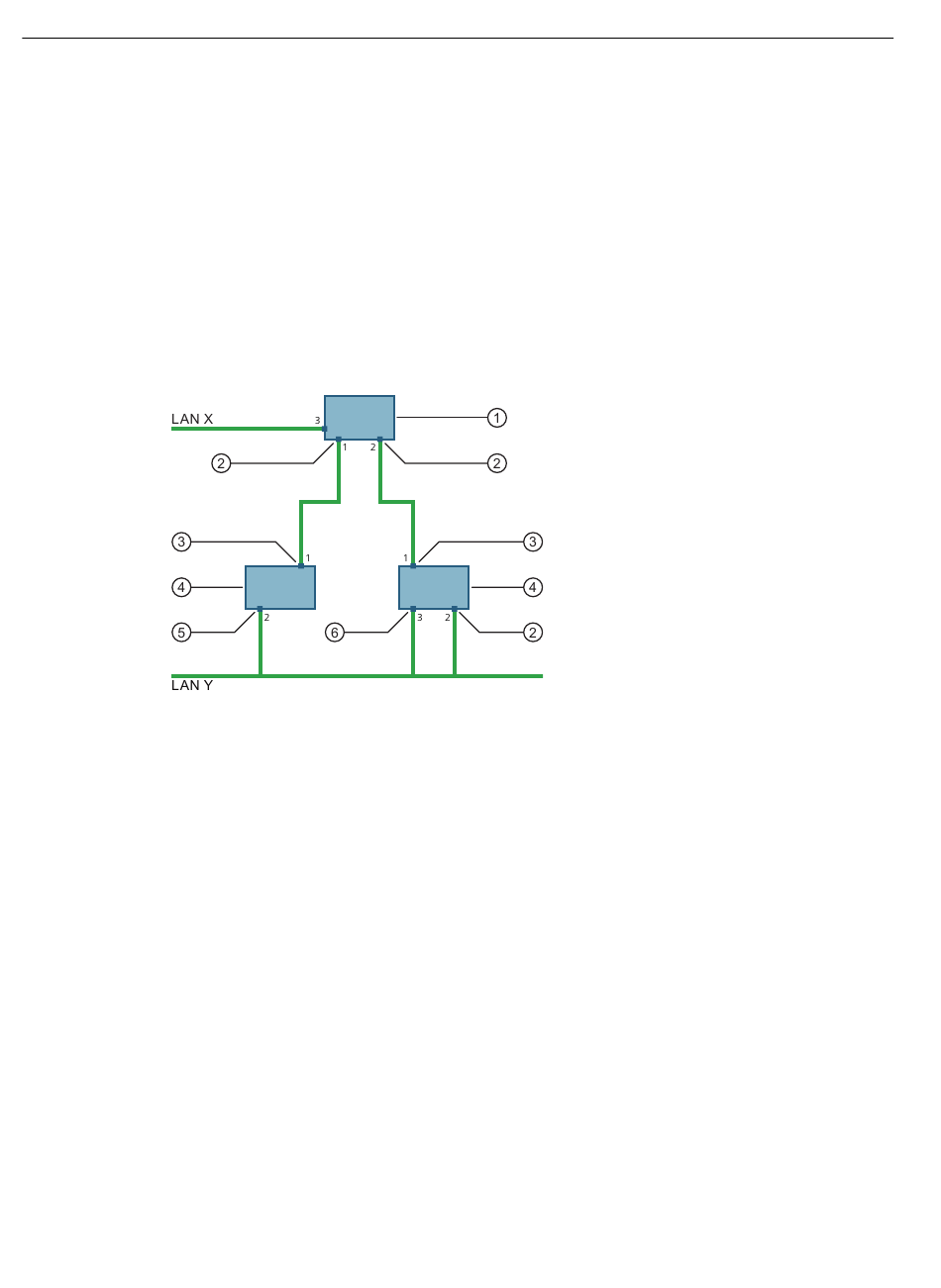

①
②
③
④
⑤
⑥
Bild 11-1
Port-Rollen
RSTP Bridge-Ports können eine der folgenden Rollen haben:
• Root
Ein Port mit der Rolle Root ist der schnellste Weg zur Root-Bridge. Jede Designated-Bridge
muss über genau einen Root-Port verfügen. Auf einer Root-Bridge sind keine Root-Ports
erlaubt.
• Alternate
Ein Port mit der Rolle Alternate ist der nächstschnellste, alternative Weg zur Root-Bridge.
Dieser Port nimmt nicht am RSTP-Netzwerk teil. Er wartet auf die Übernahme der Rolle als
Root-Port, wenn der aktive Root-Port ausfällt.
328
Root-Bridge
Designated-Port
Root-Port
Designated-Bridge
Alternate-Port
Backup-Port
