ACHTUNG
Konfigurationsrisiko - Gefahr starken Frame-Verlusts
Switches an beiden Enden des Links müssen für den gleichen Duplexmodus konfiguriert sein.
Wenn Switch A im Vollduplex-Modus ist und Switch B im Halbduplex-Modus, tritt in Zeiträumen
mit starkem Datenverkehr im Netzwerk erheblicher Frame-Verlust auf.
8.1.1.4
Schutz der Steuerung durch Link Fault Indication (LFI)
Moderne Industriesteuerungen besitzen oft Reserveschnittstellen, die bei einem Linkausfall
initialisiert werden. Wenn diese Schnittstellen von Medien mit separaten Sende- und
Empfangswegen arbeiten, sind sie anfällig für Fehler, die nur einen der beiden Wege betreffen.

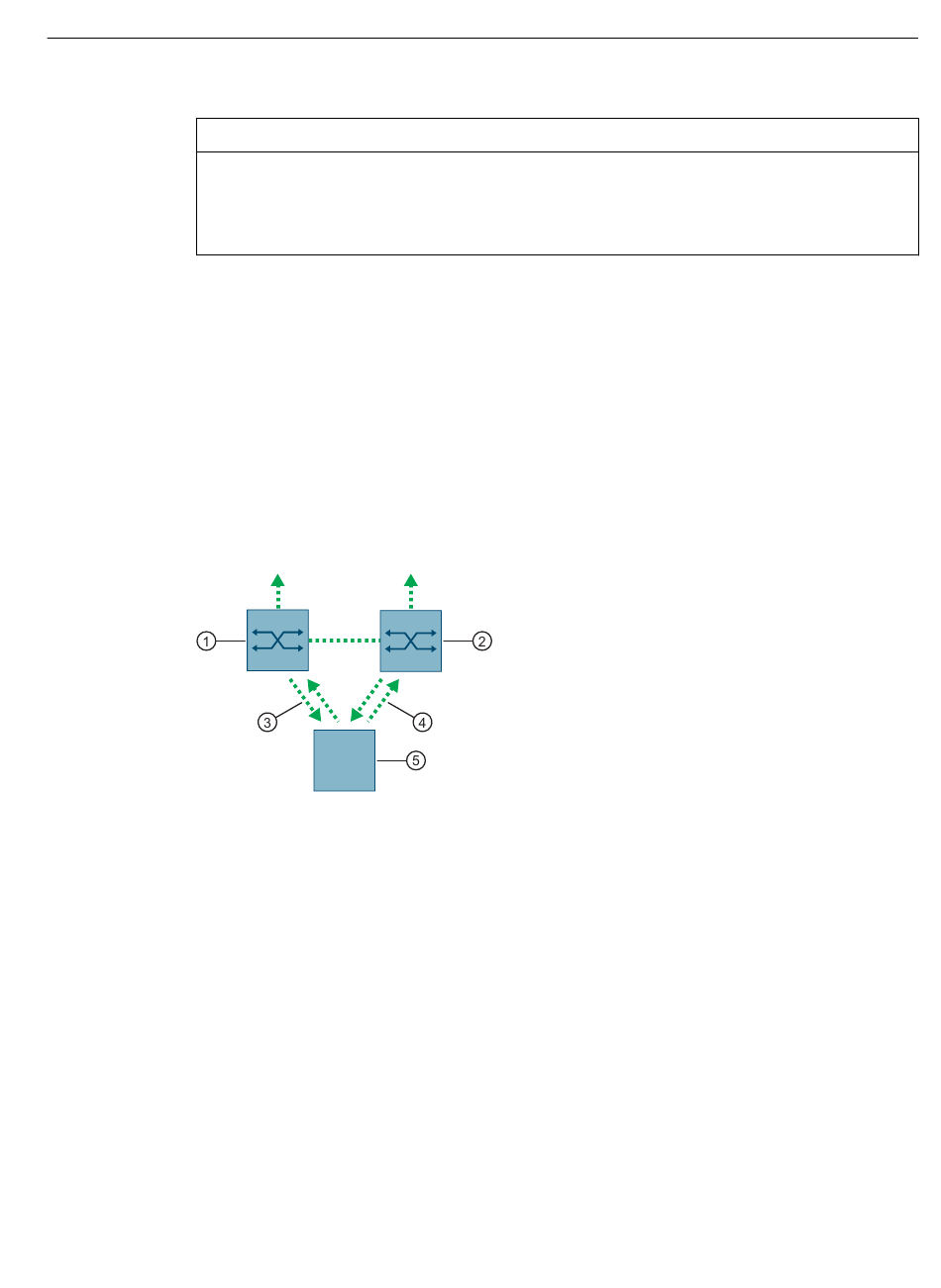

Szenario
Angenommen, die beiden Switches S1 und S2 sind an eine Steuerung angeschlossen. S1 ist
an den Hauptport der Steuerung angeschlossen. S2 ist an den Reserveport angeschlossen,
der von der Steuerung administrativ deaktiviert ist, während der Link mit S1 aktiv ist. S2
muss Frames über S1 an die Steuerung weiterleiten.
①
②
③
④
⑤
Bild 8-3
Wenn der Übertragungsweg von der Steuerung zu S1 fehlschlägt, erzeugt S1 trotzdem ein
Linksignal für die Steuerung über den Empfangsweg. Die Steuerung erkennt dennoch den
Link mit S1 und wechselt nicht zum Reserveport.
Diese Situation veranschaulicht den Bedarf an einer Benachrichtigungsmethode, über die
einem Linkpartner mitgeteilt wird, wenn das Link-Integritätssignal gestoppt ist. Eine solche
Methode besteht bei manchen Linkmedien, jedoch nicht bei allen.
Web User Interface (Web UI) SINEC OS v3.0
Projektierungshandbuch, 04/2024, C79000-G8900-C680-03
S1
S2
Hauptübertragungsweg
Reserveübertragungsweg
Steuerung
Szenario
Schnittstellenverwaltung
8.1 Schnittstellen
