13.2.1.1
VLANs anlegen
VLANs werden entweder statisch oder dynamisch angelegt:
• Statisch
Statische VLANs können direkt in SINEC OS definiert werden.
• Dynamisch
VLANs können über das GARP VLAN Registration-Protokoll gelernt werden.
13.2.1.2
Betriebsarten "VLAN-fähig" und "Nicht VLAN-fähig"
Geräte, die dem Standard IEEE 802.1Q entsprechen, werden als VLAN-fähig eingestuft und zu
jeder Zeit in der Betriebsart VLAN-fähig betrieben. Diese Geräte erkennen VLAN-Tags auf
eingehenden (Ingress) Frames und verwenden das Tag zusammen mit der MAC- oder IP-Adresse
des Ziels, um das Frame auf dem korrekten virtuellen LAN-Segment zu übertragen.
Im Gegensatz dazu gelten Geräte, die IEEE 802.1Q nicht erfüllen, als nicht VLAN-fähig.
Diese Geräte ignorieren VLAN-Tags und leiten Frames unverändert an ihre Ziel-MAC- oder
Ziel-IP-Adresse weiter. VLAN-Tags werden nicht vom Header des Frames entfernt.
SINEC OS ist VLAN-fähig und erfüllt somit die vom Standard IEEE 802.1Q festgelegten Regeln:
• Gültige VLAN-IDs (VIDs) müssen sich im Bereich von 1 bis 4094 befinden. VIDs mit einem
Wert von 0 oder 4095 sind reserviert.
• Jedes eingehende (Ingress) Frame muss über eine gültige VID verfügen.
• Jedes ausgehende (Egress) Frame muss entweder mit einer gültigen VID getaggt sein, oder
es wird ungetaggt gesendet. Getaggte Frames mit einer ungültigen VID werden von einem
VLAN-fähigen Gerät nicht weitergeleitet.
SINEC OS akzeptiert auch Frames, die mit einer VLAN-ID von 0 getaggt sind. Jedoch muss
ein spezieller VLAN-0-Tunnelmodus für diese Frames aktiviert werden, damit sie korrekt
weitergeleitet werden. Weitere Informationen zum VLAN-0-Tunnelmodus enthält "VLAN-0-
Tunnelmodus (Seite 441)".
13.2.1.3
Getaggte und ungetaggte Frames
VLAN-Tags (bzw. IEEE 802.1Q-Tags) im Ethernet-Header eines Frames kennzeichnen Frames als
Bestandteil eines VLAN-Netzwerks. Wenn ein Netzwerk-Switch ein Frame mit einem VLAN-Tag
empfängt, wird der VLAN-Identifier (VID) aus dem Header extrahiert und das Frame an sein Ziel
im gleichen VLAN weitergeleitet.
Enthält ein Frame kein VLAN-Tag oder enthält es ein IEEE 802.1p-Tag (Priorisierung), das nur
Informationen zur Priorisierung und eine VID von 0 enthält, gilt es als ungetaggtes Frame.
Bild 13-3
Bild 13-4
Web User Interface (Web UI) SINEC OS v3.0
Projektierungshandbuch, 04/2024, C79000-G8900-C680-03

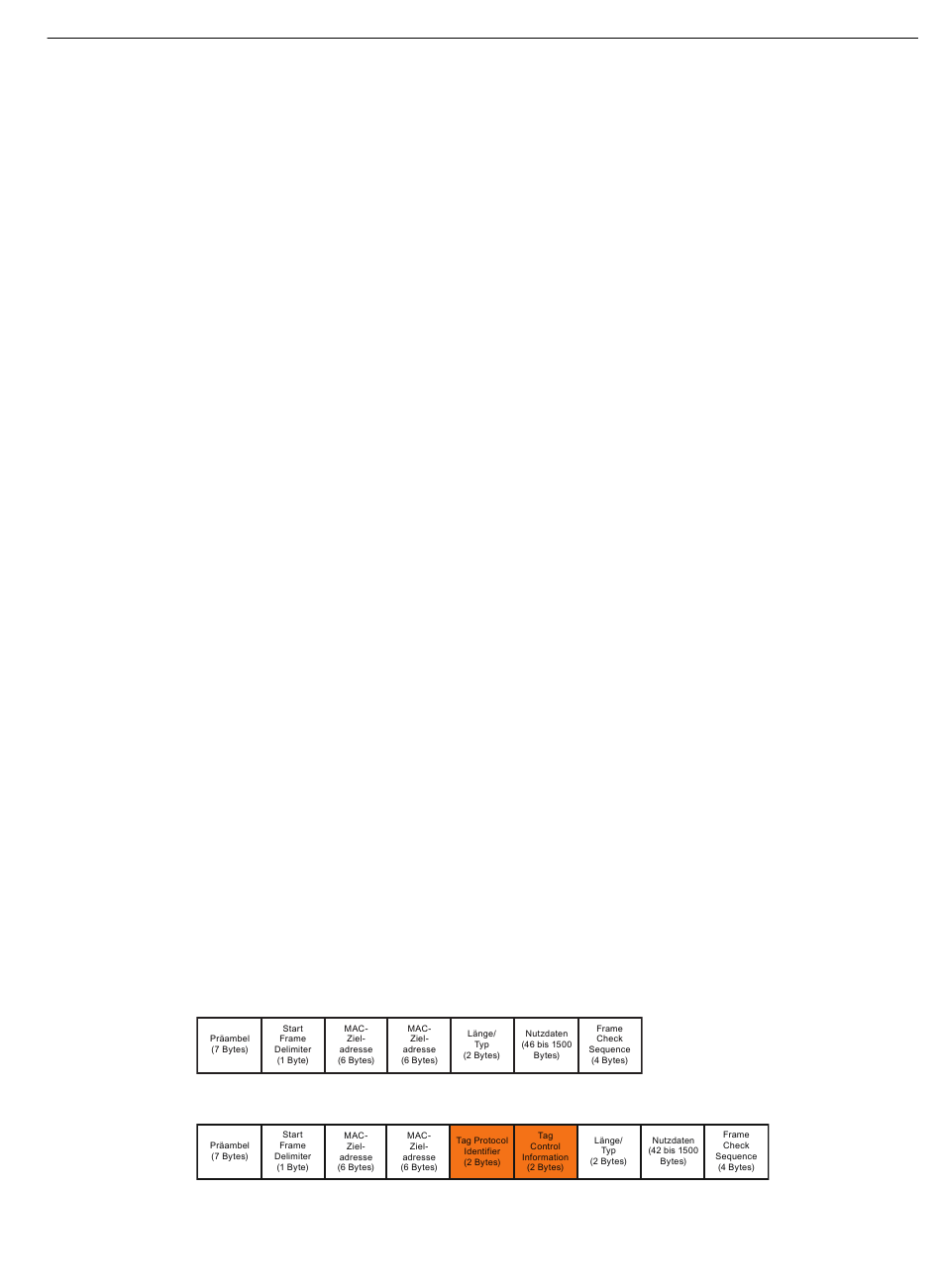

Header für ein ungetaggtes Frame
Header für ein getaggtes Frame
Kontrolle und Klassifikation von Datenverkehr
13.2 VLANs
