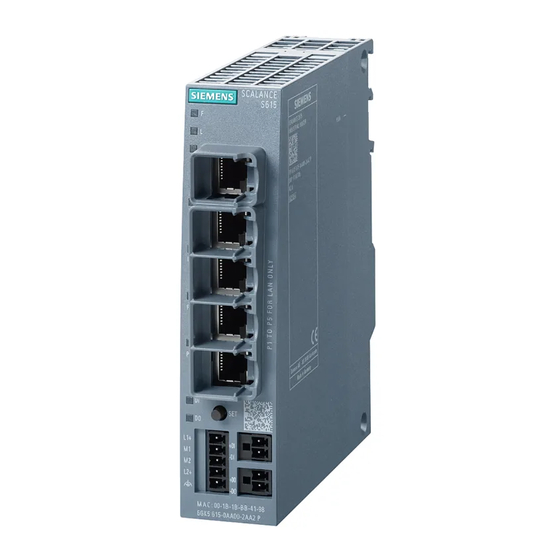

Siemens SIMATIC NET SCALANCE S615 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Siemens Anleitungen
  4. Industrial Ethernet Komponenten
  5. SIMATIC NET SCALANCE S615
  6. Betriebsanleitung
Siemens SIMATIC NET SCALANCE S615 Betriebsanleitung

Siemens SIMATIC NET SCALANCE S615 Betriebsanleitung

Vorschau ausblenden Andere Handbücher für SIMATIC NET SCALANCE S615:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
SCALANCE S615
SIMATIC NET
Industrial Ethernet Security
SCALANCE S615
Betriebsanleitung
10/2022
C79000-G8900-C389-07
Vorwort
Sicherheitshinweise
Security-Empfehlungen
Gerätebeschreibung
Montage und Demontage
Anschließen
Warten und Reinigen
Fehlerbehebung
Technische Daten
Maßzeichnungen
Zulassungen
1
2
3
4
5
6
7
8
9
10

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens SIMATIC NET SCALANCE S615

Inhaltszusammenfassung für Siemens SIMATIC NET SCALANCE S615

  • Seite 1 SCALANCE S615 Vorwort Sicherheitshinweise SIMATIC NET Security-Empfehlungen Gerätebeschreibung Industrial Ethernet Security SCALANCE S615 Montage und Demontage Anschließen Betriebsanleitung Warten und Reinigen Fehlerbehebung Technische Daten Maßzeichnungen Zulassungen 10/2022 C79000-G8900-C389-07...

  • Seite 2: Rechtliche Hinweise

    Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.

  • Seite 3: Vorwort

    6GK5615-0AA01-2AA2 industriellen Kommunikation mittels VPN und Firewall Die Artikelnummern für die hier relevanten Siemens-Produkte finden Sie in den folgenden Katalogen: • SIMATIC NET Industrielle Kommunikation / Industrielle Identifikation, Katalog IK PI • SIMATIC Produkte für Totally Integrated Automation und Micro Automation, Katalog ST 70 •...

  • Seite 4: Dokumentation Zur Projektierung

    Sie finden dort u. a. optische Leistungsdaten der Kommunikationspartner, die Sie für den Aufbau benötigen. Das Systemhandbuch "SIMATIC NET Industrial Ethernet" finden Sie auf den Internetseiten des Siemens Industry Online Support unter folgender Beitrags-ID: 27069465 (https://support.industry.siemens.com/cs/ww/de/view/27069465) • Systemhandbuch "Passive Netzkomponenten"...
  • Seite 5 Vorwort SIMATIC NET-Handbücher Die SIMATIC NET-Handbücher finden Sie auf den Internetseiten des Siemens Industry Online Support: • über die Suchfunktion: Link zum Siemens Industry Online Support (https://support.industry.siemens.com/cs/ww/de/) Geben Sie die Beitrags-ID des jeweiligen Handbuchs als Suchbegriff ein. • über die Navigation auf der linken Seite im Bereich "Industrielle Kommunikation": Link zum Bereich "Industrielle Kommunikation"...

  • Seite 6: Außerbetriebnahme

    Vorwort Firmware Die Firmware ist signiert und verschlüsselt. Es ist sichergestellt, dass nur von Siemens erstellte Firmware in das Gerät geladen werden kann. Die Firmware finden Sie auf den Internetseiten des Siemens Industry Online Support (https://support.industry.siemens.com/cs/ww/de/ps/21778/dl): Hinweis zum Firmware-/Software-Support Informieren Sie sich regelmäßig über neue Firmware-/Software-Versionen oder Sicherheits- Updates und wenden Sie diese an.
  • Seite 7 Sie finden die Lizenzbedingungen in folgenden Dokumenten, die sich auf dem mitgelieferten Datenträger befinden: • OSS_Scalance-M-800-S615_86.pdf SIMATIC NET-Glossar Das SIMATIC NET-Glossar beschreibt Fachbegriffe, die möglicherweise in diesem Dokument verwendet werden. Sie finden das SIMATIC NET-Glossar beim Siemens Industry Online Support unter folgender Adresse: 50305045 (https://support.industry.siemens.com/cs/ww/de/view/50305045) SCALANCE S615 Betriebsanleitung, 10/2022, C79000-G8900-C389-07...

  • Seite 9: Inhaltsverzeichnis

    Inhaltsverzeichnis Vorwort ..............................3 Sicherheitshinweise..........................11 Security-Empfehlungen ........................13 Gerätebeschreibung ..........................23 Produkteigenschaften ......................23 Geräteansicht ........................24 Lieferumfang ........................25 Auspacken und Prüfen ....................... 25 Zubehör..........................26 3.5.1 PLUG ..........................26 3.5.2 Montage ..........................26 Klemmen ........................... 27 LED-Anzeige ........................28 SET-Taster ..........................
  • Seite 10 Inhaltsverzeichnis Fehlerbehebung ..........................63 Laden einer neuen Firmware über TFTP ohne WBM und CLI ..........63 Wiederherstellen der Werkseinstellungen ................64 Technische Daten ..........................65 Maßzeichnungen ..........................69 SCALANCE S615......................... 70 19" Einbaurahmen ......................72 Zulassungen ............................73 10.1 EU-Konformitätserklärung ....................74 10.1.1 ATEX ..........................

  • Seite 11: Sicherheitshinweise

    Sicherheitshinweise VORSICHT Um Verletzungen und Schäden zu vermeiden, lesen Sie das Handbuch, bevor Sie das Gerät einsetzen. Sicherheitshinweise beachten Beachten Sie die nachfolgenden Sicherheitshinweise. Diese beziehen sich auf die komplette Lebensdauer des Geräts. Beachten Sie zusätzlich die handlungsorientierten Sicherheitshinweise in den einzelnen Kapiteln, insbesondere in den Kapiteln "Montage"...

  • Seite 13: Security-Empfehlungen

    • Nutzen Sie für die Datenübertragung über ein unsicheres Netzwerk einen verschlüsselten VPN-Tunnel (IPsec, OpenVPN). • Prüfen Sie die Benutzerdokumentation anderer Siemens-Produkte, die zusammen mit dem Gerät verwendet werden, auf weitere Sicherheitsempfehlungen. • Sorgen Sie mit Hilfe des Remote-Logging dafür, dass die Systemprotokolle an einen zentralen Logging-Server weitergeleitet werden.

  • Seite 14: Zertifikate Und Schlüssel

    Security-Empfehlungen • Verwenden Sie Passwörter mit hoher Passwortstärke. Vermeiden Sie schwache Passwörter (wie Passwort1, 123456789, abcdefgh) oder sich wiederholende Zeichen (wie abcabc). Diese Empfehlung gilt auch für auf dem Gerät konfigurierte symmetrische Passwörter/Schlüssel. • Stellen Sie sicher, dass Passwörter geschützt werden und nur berechtigtem Personal mitgeteilt werden.

  • Seite 15: Physischer/ Remote-Zugriff

    Verwenden Sie hierzu einen zweiten, sicheren Übertragungsweg. • Bevor Sie das Gerät zur Reparatur an Siemens zurückschicken, ersetzen Sie die aktuellen Zertifikate und Schlüssel durch temporäre Wegwerfzertifikate und -schlüssel, die bei der Rückkehr des Geräts zerstört werden können.
  • Seite 16 ProductCERT-Sicherheitshinweise (https://www.siemens.com/cert/de/cert-security- advisories.htm). Updates zu den Produkt-Sicherheitshinweisen von Siemens erhalten Sie, indem Sie sich beim RSS-Feed auf der Webseite der ProductCERT-Sicherheitshinweise anmelden oder @ProductCert auf Twitter folgen. • Aktivieren Sie nur die Dienste, die auf dem Gerät verwendet werden, einschließlich physischer Ports.

  • Seite 17: Sichere/ Nicht Sichere Protokolle

    Security-Empfehlungen Sichere/ nicht sichere Protokolle • Verwenden Sie sichere Protokolle, wenn der Zugriff auf das Gerät nicht durch physische Schutzmaßnahmen verhindert wird. • Beschränken Sie die Verwendung nicht sicherer Protokolle. Während einige Protokolle sicher sind (z. B. HTTPS, SSH, 802.1X usw.), wurden andere nicht zu dem Zweck entwickelt, Anwendungen abzusichern (z.B.
  • Seite 18 Security-Empfehlungen • Falls für ein Protokoll eine sichere Alternative verfügbar ist, nutzen Sie diese. Die folgenden Protokolle bieten sichere Alternativen: – SNMPv1/v2 → SNMPv3 Prüfen Sie die Notwendigkeit der Nutzung von SNMPv1. SNMPv1 ist als unsicher eingestuft. Nutzen Sie die Möglichkeit den Schreibzugriff zu unterbinden. Das Produkt bietet entsprechende Einstellmöglichkeiten.

  • Seite 19: Verschlüsselung

    Security-Empfehlungen • Authentifizierung Gibt an, ob eine Authentifizierung des Kommunikationspartners stattfindet oder ob eine Authentifizierung konfiguriert werden kann. • Verschlüsselung Gibt an, ob die Übertragung verschlüsselt ist oder ob die Verschlüsselung konfiguriert werden kann. Dienst Protokoll/ Voreingestellter Portstatus Konfigurierbar Authen- Verschlü...
  • Seite 20 Security-Empfehlungen Dienst Protokoll/ Voreingestellter Portstatus Konfigurierbar Authen- Verschlü Portnummer tifizierun sselung Lokaler Externer Port Dienst Zugriff Zugriff Siemens TCP/443 ✓ Optional ✓ Remote ausgehend ausgehend Service (cRSP/SRS) SINEMA RC HTTPS/443 ✓ ✓ ✓ ✓ und TCP/UDP ausgehend ausgehend abhängig von...
  • Seite 21 Security-Empfehlungen Die Tabelle umfasst folgende Spalten: • Layer 2-Dienst Die Layer 2-Dienste, die das Gerät unterstützt. • Voreingestellter Status Der voreingestellte Zustand des Diensts (offen oder geschlossen). • Dienst konfigurierbar Gibt an, ob der Dienst über das WBM / CLI konfigurierbar sind. Layer 2-Dienst Voreingestellter Status Konfigurierbar...

  • Seite 23: Gerätebeschreibung

    Gerätebeschreibung Produkteigenschaften Schnittstellen Funktionalität S615 Ethernet-Schnittstelle 5 x RJ45 10 / 100 Mbit/s Digitaler Ein-/Ausgang Einsatz des Geräts in einer PROFINET-Umgebung Hinweis Beachten Sie für den Einsatz des Geräts in einer PROFINET-Umgebung die Konfigurationshinweise in den Projektierungshandbüchern: • Web Based Management: Beschreibung > Voraussetzungen für den Betrieb > Einsatz in einer PROFINET-Umgebung •...

  • Seite 24: Geräteansicht

    Gerätebeschreibung 3.2 Geräteansicht Geräteansicht An der Gerätevorderseite: ① Ethernet-Anschlüsse (P1, P2, P3, P4, P5) ② SET-Taster ③ Digitaler Eingang (DI) ④ Digitaler Ausgang (DO) ⑤ Anschluss Spannungsversorgung ⑥ LED-Anzeige An der Geräterückseite: ⑦ PLUG-Steckplatz SCALANCE S615 Betriebsanleitung, 10/2022, C79000-G8900-C389-07...

  • Seite 25: Lieferumfang

    Gerätebeschreibung 3.3 Lieferumfang Lieferumfang Folgende Teile gehören zum Lieferumfang: • Ein SCALANCE S-Gerät • Ein 5-poliger Klemmenblock für die Spannungsversorgung • Ein 2-poliger Klemmenblock für den digitalen Ausgang • Ein 2-poliger Klemmenblock für den digitalen Eingang • Eine Produkt-DVD Hinweis Nicht im Lieferumfang enthalten Folgendes gehört nicht zum Lieferumfang: •...

  • Seite 26: Zubehör

    Gerätebeschreibung 3.5 Zubehör Zubehör Technische Änderungen vorbehalten. Informationen zum aktuellen Zubehörprogramm finden Sie in der Industry Mall (https://mall.industry.siemens.com/mall/de/de/Catalog/Products/10215915) Nutzen Sie zum Konfigurieren des Geräts das TIA Selection Tool (https://mall.industry.siemens.com/tst/) 3.5.1 PLUG Eigenschaften Artikelnummer C-PLUG Wechselmedium 256 MByte zur Aufnahme von...

  • Seite 27: Klemmen

    Gerätebeschreibung 3.6 Klemmen Klemmen Position Das Gerät besitzt einen 5-poligen steckbaren Klemmenblock für die Spannungsversorgung und zwei 2-polige steckbare Klemmenblöcke für den digitalen Ein- und Ausgang. Anschlüsse und Klemmenbezeichnungen L1, M1, L2, M2 Netzeingang für die Klemmenblock mit fünf Versorgungsspannung Klemmanschlüssen Funktionserdung +DI, -DI...

  • Seite 28: Klemmen Und Verdrahtung

    Gerätebeschreibung 3.7 LED-Anzeige Klemmen und Verdrahtung Anschlüsse +DI, -DI /+D0, -DO L1, M1, L2, M2 AWG 28 AWG 16 Aderendhülse ohne 0,2 mm 1,5 mm Kunststoffkragen nach DIN 46228/1 Aderendhülse mit 0,2 mm 1,5 mm Kunststoffkragen nach DIN 46228/4 Abisolierlänge 7 mm 7 mm LED-Anzeige...
  • Seite 29 Gerätebeschreibung 3.7 LED-Anzeige Zustand Bedeutung Kein Fehler vorhanden. Das Gerät startet gerade oder ein Fehler ist aufgetreten. Blinkend Der Bootloader wartet in diesem Zustand auf eine neue Firmware-Datei, die Sie per TFTP laden können. Blinkend Firmware auf PLUG Das Gerät führt ein Update oder Downgrade der Firmware durch. im Intervall: 2000 ms an/ 200 ms aus...

  • Seite 30: Set-Taster

    Gerätebeschreibung 3.8 SET-Taster SET-Taster Position Der SET-Taster ist auf der Gehäusevorderseite angebracht. SCALANCE S615 Betriebsanleitung, 10/2022, C79000-G8900-C389-07...

  • Seite 31: Funktion

    Gerätebeschreibung 3.8 SET-Taster Funktion Der SET-Taster hat folgende Funktionen: • Das Gerät neu starten Um einen Neustart des Geräts durchzuführen, drücken Sie kurzzeitig den SET-Taster. Hinweis Wenn Sie unmittelbar nach einer Konfigurationsänderung einen Neustart mit dem SET- Taster auslösen, können die Änderungen verloren gehen. Bei einem Neustart des Geräts über das WBM (Menüpunkt "System >...

  • Seite 32: Plug

    Gerätebeschreibung 3.9 PLUG PLUG Der PLUG ist ein Wechselmedium und dient dazu, im Fall eines Geräteaustausches die Konfiguration des alten Geräts auf das Neugerät zu übertragen. Folgende PLUG-Typen gibt es: • C-PLUG: Das Wechselmedium speichert ausschließlich die Konfigurationsdaten des Geräts. •...
  • Seite 33 – Die Projektierungsdaten des Geräts werden auf einem gesicherten Speicherbereich des PLUG abgelegt. Dieser gesicherte Speicherbereich kann nur über die Authentifizierung des Siemens-Geräts erreicht werden. – Das Gerät überprüft im Sekundenabstand, ob ein PLUG gesteckt ist. Wenn das Gerät feststellt, dass der PLUG entfernt wurde, startet es automatisch neu.

  • Seite 35: Montage Und Demontage

    Montage und Demontage Sicherheit bei der Montage Sicherheitshinweise Beachten Sie beim Montieren des Geräts die nachfolgend aufgeführten Sicherheitshinweise. ACHTUNG Unsachgemäße Montage Durch unsachgemäße Montage kann das Gerät beschädigt oder die Funktionsweise beeinträchtigt werden. • Vergewissern Sie sich vor jedem Einbau des Geräts, dass dieses keine sichtbaren Schäden aufweist.
  • Seite 36 Montage und Demontage 4.1 Sicherheit bei der Montage WARNUNG Wenn das Gerät in einen Schaltschrank eingebaut ist, entspricht die Innentemperatur des Schaltschranks der Umgebungstemperatur des Geräts. Sicherheitshinweise bei Verwendung in explosionsgefährdeten Bereichen Allgemeingültige Sicherheitshinweise zum Explosionsschutz WARNUNG EXPLOSIONSGEFAHR Der Austausch von Komponenten kann die Eignung für Class I, Division 2 oder Zone 2 beeinträchtigen.
  • Seite 37 Montage und Demontage 4.1 Sicherheit bei der Montage WARNUNG EXPLOSIONSGEFAHR Das Gerät ist für den Betrieb in einem Gehäuse/Schaltschrank ausgelegt. Die Innentemperatur des Gehäuses/Schaltschranks entspricht der Umgebungstemperatur des Geräts. Verwenden Sie Kabel, deren maximale zugelassene Betriebstemperatur mindestens 20 ºC über der maximalen Umgebungstemperatur liegt. WARNUNG Die Wandmontage ist nur zugelassen, wenn die Anforderungen an das Gehäuse, die Montagevorschriften, die Abstände und die Trennvorschriften des Schaltschranks oder...

  • Seite 38: Befestigung Des Gehäuses

    Montage und Demontage 4.2 Befestigung des Gehäuses WARNUNG Wenn die Temperatur am Kabel oder an der Gehäusebuchse oder an den Adernverzweigungsstellen der Leitungen über 60 °C liegt, müssen besondere Vorkehrungen getroffen werden. Wenn das Gerät bei Umgebungstemperaturen von über 40 °C betrieben wird, müssen Sie Kabel mit einer zulässigen Betriebstemperatur von mindesten 80 °C verwenden.

  • Seite 39: Wandmontage

    Montage und Demontage 4.3 Wandmontage Wandmontage Hinweis Die Wandbefestigung muss so ausgelegt sein, dass sie das 4-fache Gewicht des Geräts, aber mindestens 50 N tragen kann. Informationen zum Gewicht finden Sie im Kapitel "Technische Daten (Seite 65)". Montieren 1. Bereiten Sie die Bohrungen für die Wandmontage vor. Die genauen Abmessungen finden Sie im Kapitel "SCALANCE S615 (Seite 70)".

  • Seite 40: Montage Auf Der Hutschiene

    Montage und Demontage 4.4 Montage auf der Hutschiene Montage auf der Hutschiene Montieren 1. Setzen Sie die dritte Gehäuseführung des Geräts auf die Oberkante der Hutschiene ①. 2. Drücken Sie das Gerät nach unten gegen die Hutschiene, bis der gefederte Riegel einrastet ②.

  • Seite 41: Montage Auf Der Profilschiene S7-300

    Montage und Demontage 4.5 Montage auf der Profilschiene S7-300 Montage auf der Profilschiene S7-300 Montieren 1. Setzen Sie die zweite Gehäuseführung des Geräts auf die Oberkante der Profilschiene ① ein. 2. Drücken Sie das Gerät nach unten gegen die Profilschiene, bis der gefederte Riegel einrastet ②.

  • Seite 42: Montage Auf Der Profilschiene S7-1500

    Montage und Demontage 4.6 Montage auf der Profilschiene S7-1500 Montage auf der Profilschiene S7-1500 Montieren 1. Setzen Sie die erste Gehäuseführung des Geräts auf die Oberkante der Profilschiene ① ein. 2. Ziehen Sie mit einem Schraubendreher den Befestigungsriegel ② auf der Rückseite des Geräts bis zum Anschlag nach unten.

  • Seite 43: Montage In Einem 19"-Einbaurahmen

    Montage und Demontage 4.7 Montage in einem 19"-Einbaurahmen Demontieren 1. Demontieren Sie alle angeschlossenen Leitungen. 2. Ziehen Sie mit einem Schraubendreher den Befestigungsriegel auf der Rückseite des Geräts nach unten. 3. Heben Sie das Gerät von der Profilschiene ab. Montage in einem 19"-Einbaurahmen Der 19-Zoll-Einbaurahmen ist zum Einbau von 2 SCALANCE S-Geräten in einem 19"-Rack.
  • Seite 44 Montage und Demontage 4.7 Montage in einem 19"-Einbaurahmen Montieren 1. Schieben Sie die Geräte in den Einbaurahmen. 2. Drücken Sie die Geräte mit leichtem Druck an die Rückwand, bis der gefederte Riegel einrastet. 3. Verschrauben Sie den Einbaurahmen im 19"-Rack. Die genauen Abmessungen finden Sie im Kapitel "Maßzeichnungen (Seite 72)".

  • Seite 45: Montage Auf Einem Standfuß

    Montage und Demontage 4.8 Montage auf einem Standfuß Montage auf einem Standfuß Montieren 1. Setzen Sie die dritte Gehäuseführung des Geräts auf die Oberkante des Standfußes ① ein. 2. Drücken Sie das Gerät nach unten gegen den Standfuß, bis der gefederte Riegel einrastet ②. 3.
  • Seite 46 Montage und Demontage 4.8 Montage auf einem Standfuß Demontieren 1. Demontieren Sie alle angeschlossenen Leitungen. 2. Ziehen Sie mit einem Schraubendreher den Befestigungsriegel auf der Rückseite des Geräts nach unten. 3. Heben Sie das Gerät vom Standfuß. SCALANCE S615 Betriebsanleitung, 10/2022, C79000-G8900-C389-07...

  • Seite 47: Anschließen

    Anschließen Sicherheit beim Anschließen Sicherheitshinweise Beachten Sie beim Anschließen des Geräts die nachfolgend aufgeführten Sicherheitshinweise. Hinweis Zugentlastung der Ethernet-Kabel Um mechanische Belastungen der Ethernet-Kabel und dadurch Kontaktunterbrechung zu vermeiden, fixieren Sie die Kabel in geringem Abstand vom Stecker durch eine Kabelführung oder -schiene.
  • Seite 48 Anschließen 5.1 Sicherheit beim Anschließen WARNUNG Isolierung externer Spannungsversorgungen Externe Spannungsversorgungen, die mit dem Gerät verbunden werden, müssen durch eine verstärkte oder doppelte Isolierung galvanisch von gefährlich hohen Spannungen getrennt werden. Hinweis Schutzerdung Ein PELV-Stromkreis enthält eine Verbindung zur Schutzerdung. Ohne Verbindung zur Schutzerdung oder im Fall, dass ein Fehler in der Verbindung zur Schutzerdung auftritt, werden die Spannungen des Stromkreises nicht geregelt.
  • Seite 49 Anschließen 5.1 Sicherheit beim Anschließen ACHTUNG Geeignete Sicherung für die Versorgungsleitungen (entspricht "Limited Energy") Die Stromstärke an der Anschlussklemme darf 3 A nicht überschreiten. Verwenden Sie eine Sicherung für die Spannungsversorgung, die sich zum Schutz von AC-/DC- Spannungsversorgungskreisen * eignet und die gegen Stromstärken > 3 A absichert. •...
  • Seite 50 Anschließen 5.1 Sicherheit beim Anschließen Sicherheitshinweise bei Verwendung in explosionsgefährdeten Bereichen Allgemeingültige Sicherheitshinweise zum Explosionsschutz WARNUNG EXPLOSIONSGEFAHR In einer leicht entzündlichen oder brennbaren Umgebung dürfen keine Leitungen an das Gerät angeschlossen oder vom Gerät getrennt werden. WARNUNG EXPLOSIONSGEFAHR Drücken Sie den SET-Taster nicht, wenn eine explosionsgefährdete Atmosphäre besteht. WARNUNG Ungeeignete Kabel oder Steckverbinder Explosionsgefahr in explosionsgefährdeten Bereichen...
  • Seite 51 Anschließen 5.1 Sicherheit beim Anschließen WARNUNG Unsachgemäße Verlegung geschirmter Leitungen Durch Ausgleichsströme zwischen dem explosionsgefährdeten Bereich und dem nicht explosionsgefährdeten Bereich besteht Explosionsgefahr. • Erden Sie geschirmte Kabel, die explosionsgefährdete Bereiche kreuzen, nur an einem Ende. • Verlegen Sie bei beidseitiger Erdung einen Potenzialausgleichsleiter. WARNUNG Ungenügende Trennung von eigensicheren und nicht eigensicheren Stromkreisen Explosionsgefahr in explosionsgefährdeten Bereichen...

  • Seite 52: Weitere Hinweise

    Anschließen 5.1 Sicherheit beim Anschließen Allgemeine Hinweise zur Verwendung in explosionsgefährdeten Bereichen entsprechend UL-HazLoc Wenn Sie das Gerät unter UL-HazLoc-Bedingungen einsetzen, dann müssen Sie zusätzlich zu den allgemeingültigen Sicherheitshinweisen zum Explosionsschutz die folgenden Sicherheitshinweise berücksichtigen: WARNUNG Explosionsgefahr Trennen Sie das Gerät nicht von spannungsführenden Leitungen, solange nicht sichergestellt ist, dass in der Umgebung keine explosionsgefährdete Atmosphäre vorherrscht.

  • Seite 53: Spannungsversorgung

    Anschließen 5.2 Spannungsversorgung Spannungsversorgung Der Anschluss der Spannungsversorgung erfolgt über einen 5-poligen Klemmenblock. Die Spannungsversorgung ist potentialgebunden. Signal Beschreibung DC 24V Masse Masse DC 24V Funktionserdung, siehe Kapitel "Erdung (Seite 54)" Informationen zum Verdrahten finden Sie im Kapitel "Klemmen (Seite 27)". Externe Stromversorgung Beachten Sie den Abschnitt Anschließen (Seite 47) sowie die Einbau- und Nutzungsvorschriften des jeweiligen Herstellers der Stromversorgung, der Batterie oder des...

  • Seite 54: Erdung

    Anschließen 5.3 Erdung Hinweis Die Anforderungen nach EN61000-4-5, "Surge Immunity Test" auf Spannungsversorgungsleitungen, werden bei DC 24 V nur erfüllt bei Einsatz eines Blitzductors: DC 24 V: BVT AVD 24 Art. Nr. 918 422 Hersteller: DEHN+SÖHNE GmbH+Co.KG, Hans Dehn Str. 1, Postfach 1640, D - 92306 Neumarkt Erdung Über die Funktionserde werden EMV-Störungen in die Erde abgeleitet.

  • Seite 55: Digitaler Ein-/Ausgang

    Anschließen 5.4 Digitaler Ein-/Ausgang Hinsichtlich ihrer großflächigen und niederimpedanten Ausführung erfüllt eine zu diesem Zwecke aufgebaute Funktionserde in der Regel auch die Anforderungen an eine Schutzerde. Umgekehrt erfüllt eine Schutzerde nicht immer die Anforderungen einer Funktionserde. Generell gilt, dass ein Anschluss für Schutzerde zwar immer niederohmig, aber nicht unbedingt niederimpedant, ausgelegt ist.

  • Seite 56: Digitaler Eingang

    Anschließen 5.4 Digitaler Ein-/Ausgang Digitaler Eingang Der 2-polige Klemmenblock hat folgende Belegung: Kontakt Belegung Input Masse Wenn am digitalen Eingang eine ausreichende Schaltspannung anliegt, ist der digitale Eingang aktiv und die LED "DI" leuchtet auf. Die am Kontakt "DI" anliegende Spannung wird vom Gerät wie folgt in einen digitalen Zustand umgesetzt: Spannung Zustand...

  • Seite 57: Digitaler Ausgang

    Anschließen 5.5 Ethernet-Schnittstelle Digitaler Ausgang Der 2-polige Klemmenblock hat folgende Belegung: Kontakt Belegung Schaltsignal Relais DC 24 V / 1 A Masse Der Ausgang ist ein Schalter, der das Signal an +DO auf -DO durchschaltet. Ethernet-Schnittstelle Das Gerät besitzt eine bestimmte Anzahl an Ports, an die die Netzwerkteilnehmer angeschlossen werden können, z.

  • Seite 58: Plug Tauschen

    Anschließen 5.6 PLUG tauschen PLUG tauschen ACHTUNG C-PLUG / KEY-PLUG nicht im laufenden Betrieb ziehen oder stecken! Ein PLUG darf nur bei ausgeschaltetem Gerät entnommen oder eingesetzt werden. Das Gerät überprüft im Sekundenabstand, ob ein PLUG gesteckt ist. Wird festgestellt, dass der PLUG entfernt wurde, starte das Gerät neu.
  • Seite 59 Anschließen 5.6 PLUG tauschen PLUG entnehmen 1. Schalten Sie das Gerät spannungslos. 2. Setzen Sie einen Schraubendreher zwischen die Vorderkante des PLUG und den Steckplatz und lösen Sie den PLUG. 3. Entnehmen Sie den PLUG. SCALANCE S615 Betriebsanleitung, 10/2022, C79000-G8900-C389-07...

  • Seite 61: Warten Und Reinigen

    Warten und Reinigen WARNUNG Unzulässige Reparatur von Geräten in explosionsgeschützter Ausführung Explosionsgefahr in explosionsgefährdeten Bereichen • Reparaturarbeiten dürfen nur durch von Siemens autorisiertes Personal durchgeführt werden. WARNUNG Unzulässiges Zubehör und Ersatzteile Explosionsgefahr in explosionsgefährdeten Bereichen • Verwenden Sie ausschließlich Originalzubehör und Originalersatzteile.

  • Seite 63: Fehlerbehebung

    Fehlerbehebung Laden einer neuen Firmware über TFTP ohne WBM und CLI Firmware Die Firmware ist signiert und verschlüsselt. Es ist sichergestellt, dass nur von Siemens erstellte Firmware in das Gerät geladen werden kann. Vorgehensweise unter Microsoft Windows Über TFTP können Sie eine neue Firmware auf das Gerät laden. Dazu muss das Gerät weder über das Web Based Management (WBM) noch über das Command Line Interface (CLI)

  • Seite 64: Wiederherstellen Der Werkseinstellungen

    Fehlerbehebung 7.2 Wiederherstellen der Werkseinstellungen Wiederherstellen der Werkseinstellungen ACHTUNG Durch das Zurücksetzen werden alle von Ihnen vorgenommenen Einstellungen durch werksseitige Voreinstellungen überschrieben. ACHTUNG Versehentliches Rücksetzen Durch ein versehentliches Rücksetzen können in einem projektierten Netzwerk Störungen und Ausfälle mit weiteren Folgen auftreten. Mit dem SET-Taster Beachten Sie zur Betätigung des Tasters unbedingt die Hinweise in Kapitel "SET-Taster (Seite 30)".

  • Seite 65: Technische Daten

    Technische Daten SCALANCE S615 Artikelnummer 6GK5 615-0AA00-2AA2 6GK5 615-0AA01-2AA2 Ethernet-Schnittstelle Anschluss an Industrial Anzahl Ethernet Ausführung RJ45-Buchse Eigenschaften: • 10/100BASE-T • Ethernet IEEE 802 • 10/100 Mbit/s Elektrische Daten Spannungsversorgung Eingangsspannung 12 ... 24 V DC min. DC 10,8 V, max. 28,8V Maximale Leistungsaufnahme Digitaler Eingang...
  • Seite 66 Technische Daten SCALANCE S615 Zulässige Umgebungsbedingungen Umgebungstemperatur Während Betrieb Senkrechte Einbaulage • -40 °C ... +70 °C Waagrechte Einbaulage: • Ohne Einbaurahmen: -40 °C ... +60 °C • Mit Einbaurahmen -40 °C ... +40 °C Während Lagerung -40 °C ... +80 °C Während Transport -40 °C ...
  • Seite 67 Für den Aufbau eines VPN (Virtual Private – Network) stehen folgende Funktionen zur Verfügung Bis zu 20 Verbindungen – IPsec VPN, OpenVPN (als Client) – • SINEMA RC-Client • Proxy-Server • Siemens Remote Service (SRS) SCALANCE S615 Betriebsanleitung, 10/2022, C79000-G8900-C389-07...
  • Seite 68 Technische Daten SCALANCE S615 Überwachung / Diagnose / Instandhalten • LEDs Anzeige von Betriebszuständen über die LED- Anzeige. Weiterführende Informationen dazu finden Sie in der Betriebsanleitung des Geräts. • Logging Zur Überwachung lassen sich Ereignisse protokollieren. • SNMPv1/v2/v3 Zum Überwachen und Steuern von Netzwerkkomponenten, wie z.

  • Seite 69: Maßzeichnungen

    Hinweis CAx-Daten Die CAx-Daten finden Sie im Internet unter (https://www.automation.siemens.com/bilddb/index.aspx) 1. Klicken Sie im Bereich "Direkteinstieg" auf die Verlinkung "CAx-Daten". Die Seite der Industry Bilddatenbank wird geladen. 2. Geben Sie in den Suchfilter den Namen oder die Artikelnummer des Produkts ein.

  • Seite 70: Scalance S615

    Maßzeichnungen 9.1 SCALANCE S615 SCALANCE S615 Die Maße sind in mm angegeben. Bild 9-1 Vorderansicht SCALANCE S615 Betriebsanleitung, 10/2022, C79000-G8900-C389-07...
  • Seite 71 Maßzeichnungen 9.1 SCALANCE S615 Bild 9-2 Seitenansicht SCALANCE S615 Betriebsanleitung, 10/2022, C79000-G8900-C389-07...

  • Seite 72: 19" Einbaurahmen

    Maßzeichnungen 9.2 19" Einbaurahmen 19" Einbaurahmen Die Maße sind in mm angegeben. Bild 9-3 Vorderansicht Siehe auch Montage in einem 19"-Einbaurahmen (Seite 43) SCALANCE S615 Betriebsanleitung, 10/2022, C79000-G8900-C389-07...

  • Seite 73: Zulassungen

    Ihr Produkt erteilt wurde, erkennen Sie an den Kennzeichnungen auf dem Typenschild. Aktuelle Zulassungen im Internet Die aktuellen Zulassungen für das Produkt finden Sie auch auf den Internet-Seiten des Siemens Industry Online Support unter folgendem Link: (https://support.industry.siemens.com/cs/ww/de/ps/15327/cert) Aufbaurichtlinien beachten Die Geräte erfüllen die Anforderungen, wenn Sie bei Installation und Betrieb die...

  • Seite 74: Eu-Konformitätserklärung

    Digital Industries Process Automation DE-76187 Karlsruhe Bundesrepublik Deutschland Die aktuelle EU-Konformitätserklärung zu diesen Produkten finden Sie auf den Internetseiten des Siemens Industry Online Support (https://support.industry.siemens.com/cs/ww/de/ps/15326/cert). Die in dieser Betriebsanleitung beschriebenen Produkte erfüllen die Anforderungen folgender EU-Richtlinien: • ATEX-Richtlinie 2014/34/EU Richtlinie des Europäischen Parlaments und des Rates vom 26. Februar 2014 zur Harmonisierung der Rechtsvorschriften der Mitgliedstaaten für Geräte und Schutzsysteme...

  • Seite 75: Atex

    Zulassungen 10.1 EU-Konformitätserklärung 10.1.1 ATEX ATEX-Richtlinie (Bestimmungsgemäße Verwendung in explosionsgefährdeten Bereichen) Die in dieser Betriebsanleitung beschriebenen SIMATIC NET-Produkte erfüllen die Anforderungen der EU-Richtlinie 2014/34/EU "Geräte und Schutzsysteme zur bestimmungsgemäßen Verwendung in explosionsgefährdeten Bereichen". Angewandte Normen: EN / EN IEC 60079-0 Explosionsgefährdete Bereiche - Teil 0: Betriebsmittel - Allgemeine Anforderungen EN 60079-7 Explosionsfähige Atmosphäre - Teil 7: Geräteschutz durch erhöhte Sicherheit "e"...

  • Seite 76: Uk-Konformitätserklärung

    Bundesrepublik Deutschland Importer UK: Siemens plc, Manchester M20 2UR Die aktuelle UK-Konformitätserklärung zu diesen Produkten finden Sie auf den Internetseiten unter Siemens Industry Online Support (https://support.industry.siemens.com/cs/ww/de/ps/15326/cert). Die in diesem Dokument beschriebenen SIMATIC NET-Produkte erfüllen die Anforderungen folgender Richtlinien: • UK-Regulierung...

  • Seite 77: The Equipment And Protective Systems Intended For Use In Potentially Explosive Atmospheres Regulations 2016

    Zulassungen 10.2 UK-Konformitätserklärung 10.2.1 The Equipment and Protective Systems Intended for use in Potentially Explosive Atmospheres Regulations 2016 Bestimmungsgemäße Verwendung in explosionsgefährdeten Bereichen Die in dieser Betriebsanleitung beschriebenen SIMATIC NET-Produkte erfüllen die Anforderungen von "The Equipment and Protective Systems Intended for use in Potentially Explosive Atmospheres Regulations 2016".

  • Seite 78: The Restriction Of The Use Of Certain Hazardous Substances In Electrical And Electronic Equipment Regulations 2012

    "SIMATIC NET Product Information Use of subassemblies/modules in a Zone 2 Hazardous Area". Sie finden dieses Dokument • auf dem Datenträger, der zum Lieferumfang einiger Geräte gehört. • auf den Internetseiten unter Siemens Industry Online Support (https://support.industry.siemens.com/cs/ww/de/view/78381013). Geben Sie als Suchbegriff die Dokument-Identifikationsnummer "C234" ein. SCALANCE S615...
  • Seite 79 II 3 G Ex ec IIC T4 Gc DEKRA 18ATEX0025 X DEKRA 21UKEX0001 X IECEx DEK 18.0017X Importer UK: Siemens plc, Manchester M20 2UR (Ex nA IIC T4 Gc, nicht auf dem Typschild) Die Produkte erfüllen die Anforderungen der Normen: •...

  • Seite 80: Kennzeichnung Für Eurasische Zollunion

    Zulassungen 10.3 Allgemeine Zulassungen cULus-Zulassung Industrial Control Equipment cULus Listed I. T. E. Underwriters Laboratories Inc. nach • UL 61010-1 • UL 61010-2-201 • CSA C22.2 NO 61010-1 • CSA C22.2 NO 61010-2-201 Report-Nr. E115352 cULus-Zulassung Hazardous Location cULus Listed I. T. E. for HAZ. LOC. Underwriters Laboratories Inc.

  • Seite 81: Index

    Index Anschließen LED-Anzeige, 29 Digitaler Ausgang, 57 Lieferumfang, 25 Digitaler Eingang, 56 Erdung, 54 Ethernet-Schnittstelle, 57 Spannungsversorgung, 27, 53 Maßzeichnung Artikelnummer, 3 Einbaurahmen, 72 SCALANCE S616, 70 Montage 19"-Einbaurahmen, 44 Hutschiene, 40 CAx-Daten, 69 Profilschiene S7-1500, 42 Profilschiene S7-300, 41 Standfuß, 45 Wand, 39 Digitaler Ausgang, 57...
