der verbotenen VLANs eines Bridge-Ports werden diesem Port auch nicht von GVRP bekannt
gegeben.
Hinweis
Aktivieren Sie den Ingress-Filter, wenn Sie Listen mit verbotenen VLANs verwenden. Listen mit
verbotenen VLANs verhindern lediglich, dass ein Bridge-Port spezifischen VLANs beitritt. Sie
verhindern nicht, dass ein Frame eines VLANs, das sich auf der Liste verbotener VLANs befindet,
an einen anderen Bridge-Port weitergeleitet wird, bei dem es sich um ein Mitglied dieses VLANs
handelt.
13.2.1.10
VLAN-0-Tunnelmodus
Einige Funktionen wie z. B. PROFINET leiten priorisierte Frames weiter, die mit einer VLAN-ID von
0 getaggt sind. Diese Frames sollen eigentlich unverändert mit ihrer angegebenen Priorität
weitergeleitet werden. Nach IEEE 802.1Q wird jedoch grundsätzlich jedem Frame mit
Prioritätswert, das über einen Bridge-Port weitergeleitet wird, die PVID des Ports an Stelle seiner
ursprünglichen VLAN-ID zugewiesen.
Um dieses Verhalten zu übergehen, kann für ein VLAN der VLAN-0-Tunnelmodus aktiviert
werden. Bridge-Ports, die Mitglieder von VLANs mit aktiviertem VLAN-0-Tunnelmodus sind,
behandeln dann priorisierte Frames, die mit einer VLAN-ID von 0 getaggt sind, gesondert.
• Beim Eingang werden solche Frames nach ihren Prioritätswerten, nicht nach der Priorität des
Bridge-Ports, in einer Warteschlange einsortiert.
• Beim Ausgang wird das Frame, wenn der Bridge-Port ein getaggtes Mitglied des VLAN ist,
doppelt getaggt mit der VID des Ausgangsports auf der Außenseite
beibehaltenen Prioritätswert des Frames auf der Innenseite
ein ungetaggtes Mitglied des VLAN, wird das Frame nur mit dem unveränderten
Prioritätswert weitergeleitet.
①
②

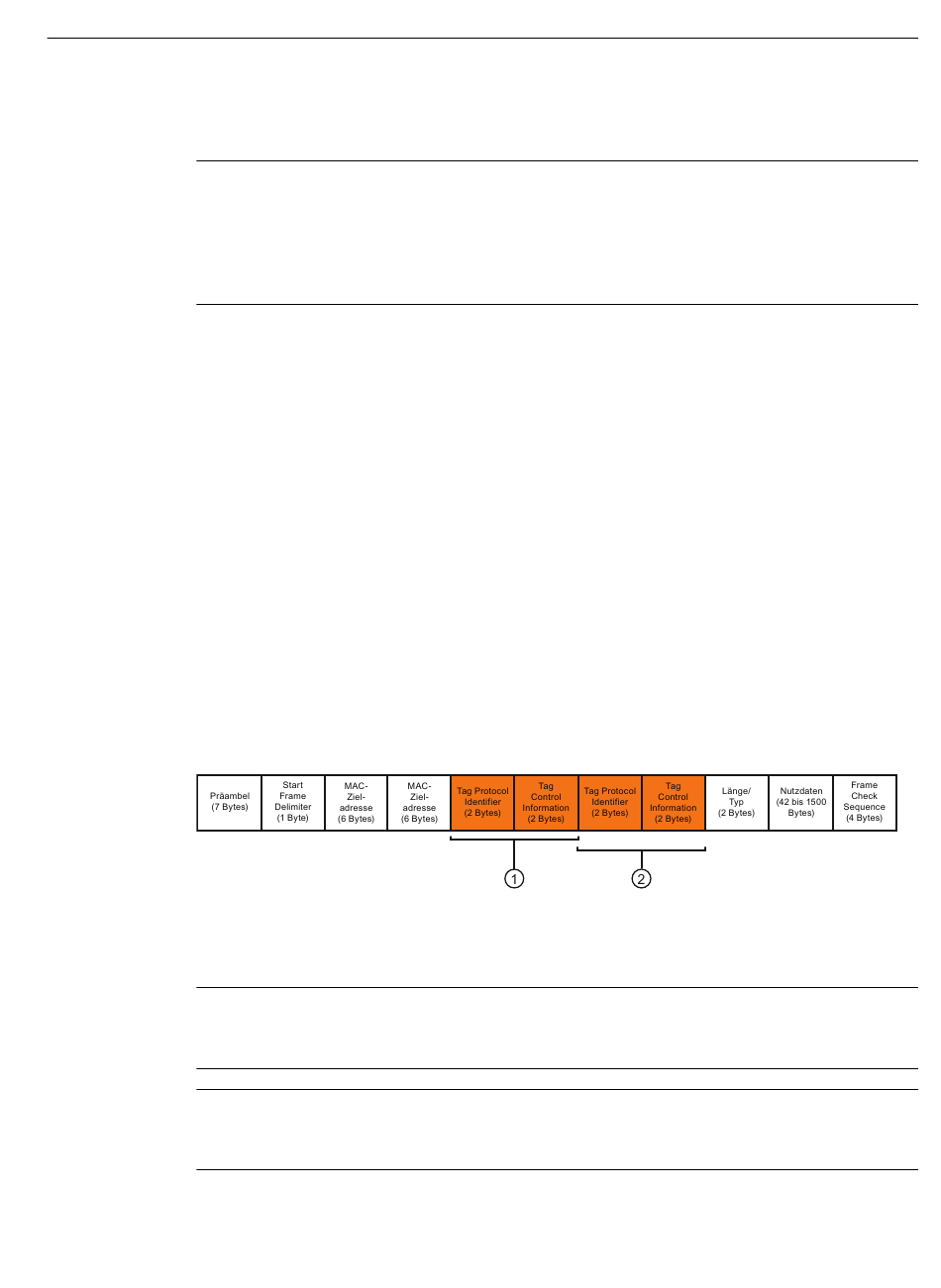

Bild 13-5
Hinweis
Mit VLAN 0 getaggte Frames werden als normale Frames behandelt, wenn sie an einem Bridge-
Port eingehen, dessen natives VLAN ein VLAN ohne aktivierten VLAN-0-Tunnelmodus ist.
Hinweis
Der VLAN-0-Tunnelmodus beeinflusst nicht die Bearbeitung anderer ungetaggter oder
getaggter Frames.
Web User Interface (Web UI) SINEC OS v3.0
Projektierungshandbuch, 04/2024, C79000-G8900-C680-03
Äußere Tags (PVID)
Innere Tags (Prioritätswert)
Doppelt getaggtes Frame
Kontrolle und Klassifikation von Datenverkehr
①
②
. Ist der Bridge-Port dagegen
13.2 VLANs
und dem
441
