Schnittstellenverwaltung
8.3 PoE
2

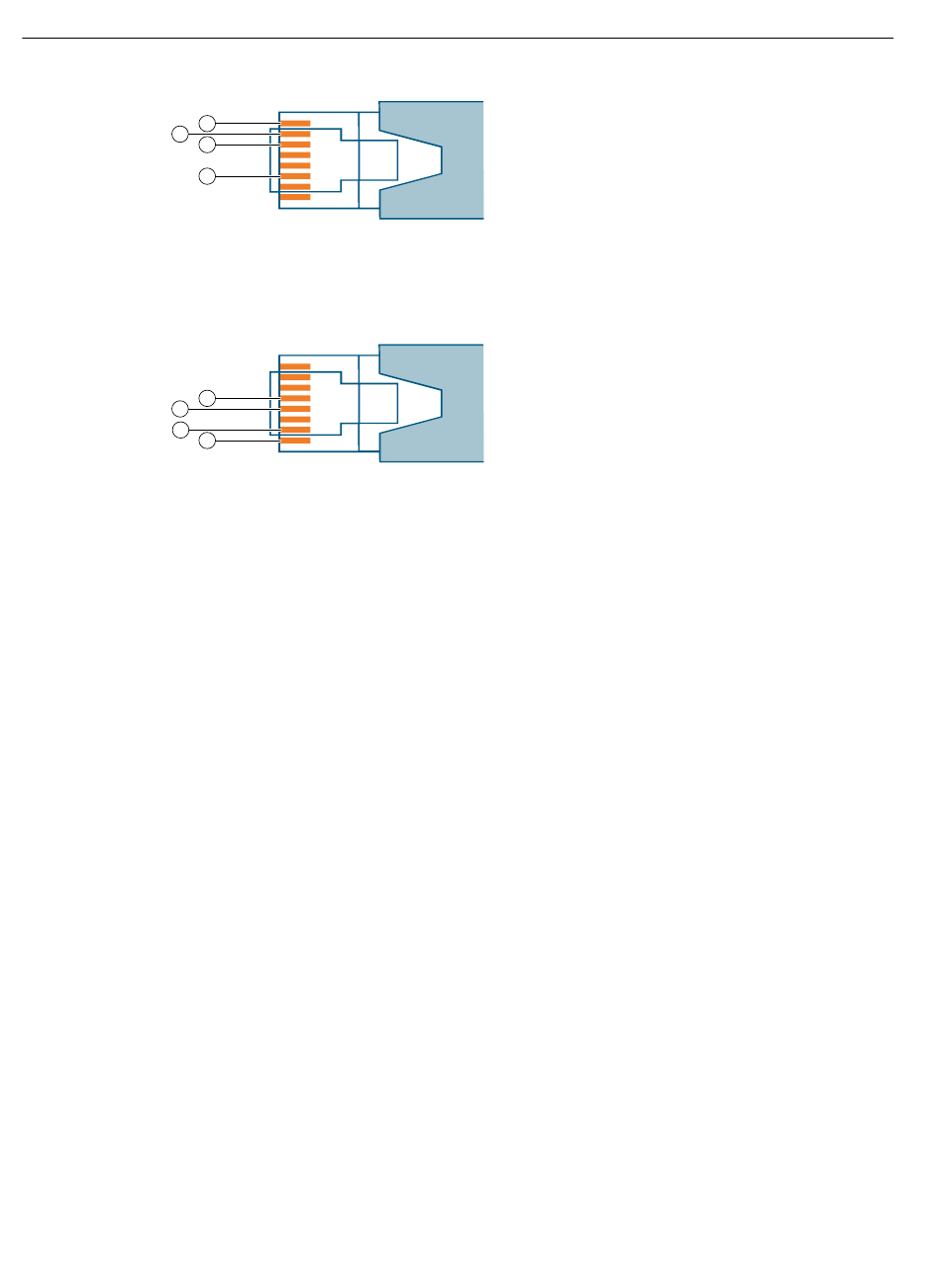

Bild 8-5
Modus B liefert Strom für die "Ersatz"-Paare bei 10BASE-T und 100BASE-TX. Die Pins 4 und
5 bilden eine Seite der Gleichstromversorgung, während die Stifte 7 und 8 die Rückleitung
bilden.
5
7
Bild 8-6
Um festzustellen, welcher Modus erforderlich ist, lesen Sie die Dokumentation des
Herstellers Ihres PD.
8.3.1.3
PoE-Status
Ein Bridge-Port mit aktiviertem PoE liefert auch dann noch Strom, wenn der Bridge-Port selbst
deaktiviert ist. Die PoE-Funktionalität ist nicht vom Zustand des Bridge-Ports abhängig.
8.3.1.4
Überlastschutz
Wenn der Strombedarf die verfügbare Kapazität übersteigt, schaltet SINEC OS automatisch PoE
für einzelne Bridge-Ports ab, um einen Überstromzustand zu verhindern. PoE wird für einzelne
Bridge-Ports deaktiviert, bis der Bedarf gleich oder niedriger als der verfügbare Strom ist.
Sie können festlegen, welche Bridge-Ports zuerst deaktiviert werden, indem Sie sie mit
niedriger Priorität markieren. Bei diesen Ports wird PoE vor allen anderen deaktiviert. Wenn
der Überlastungszustand anhält, werden die mit normaler Priorität gekennzeichneten Ports
auf der Grundlage der Portnummer deaktiviert. Ports mit einer niedrigeren Portnummer
werden zuerst deaktiviert. Beispiel: Wenn ethernet1/3 und ethernet1/4 beide mit normaler
Priorität gekennzeichnet sind, wird PoE zuerst für ethernet1/3 deaktiviert.
264
1
3
6
Pinbelegung Modus A
4
8
Pinbelegung Modus B
Web User Interface (Web UI) SINEC OS v3.0
Projektierungshandbuch, 04/2024, C79000-G8900-C680-03
