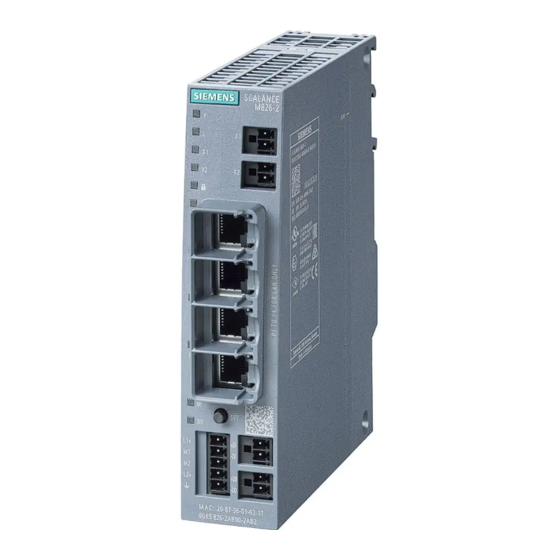

Siemens SIMATIC NET SCALANCE M826-2 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Siemens Anleitungen
  4. Industrial Ethernet Komponenten
  5. SIMATIC NET SCALANCE M826-2
  6. Betriebsanleitung
Siemens SIMATIC NET SCALANCE M826-2 Betriebsanleitung

Siemens SIMATIC NET SCALANCE M826-2 Betriebsanleitung

Vorschau ausblenden

Werbung

Quicklinks

Diese Anleitung herunterladen
SIMATIC NET
Industrial Remote Communication
Remote Networks
SCALANCE M826
Betriebsanleitung
11/2023
C79000-G8900-C362-08
Vorwort
Sicherheitshinweise
Security-Empfehlungen
Gerätebeschreibung
Montage und Demontage
Anschließen
Warten und Reinigen
Technische Daten
Maßbilder
Zulassungen
1
2
3
4
5
6
7
8
9

Werbung

loading

Verwandte Anleitungen für Siemens SIMATIC NET SCALANCE M826-2

Inhaltszusammenfassung für Siemens SIMATIC NET SCALANCE M826-2

  • Seite 1 Vorwort Sicherheitshinweise Security-Empfehlungen SIMATIC NET Gerätebeschreibung Industrial Remote Communication Remote Networks Montage und Demontage SCALANCE M826 Anschließen Betriebsanleitung Warten und Reinigen Technische Daten Maßbilder Zulassungen 11/2023 C79000-G8900-C362-08...
  • Seite 2 Beachten Sie Folgendes: WARNUNG Siemens-Produkte dürfen nur für die im Katalog und in der zugehörigen technischen Dokumentation vorgesehenen Einsatzfälle verwendet werden. Falls Fremdprodukte und -komponenten zum Einsatz kommen, müssen diese von Siemens empfohlen bzw. zugelassen sein. Der einwandfreie und sichere Betrieb der Produkte setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung, Montage, Installation, Inbetriebnahme, Bedienung und...
  • Seite 3 SCALANCE M826-2 SHDSL-Router 6GK5826-2AB00-2AB2 Die Artikelnummern für die hier relevanten Siemens-Produkte finden Sie in den folgenden Katalogen: • SIMATIC NET Industrielle Kommunikation / Industrielle Identifikation, Katalog IK PI • SIMATIC Produkte für Totally Integrated Automation und Micro Automation, Katalog ST 70 •...
  • Seite 4 Sie finden dort u. a. optische Leistungsdaten der Kommunikationspartner, die Sie für den Aufbau benötigen. Das Systemhandbuch "SIMATIC NET Industrial Ethernet" finden Sie auf den Internetseiten des Siemens Industry Online Support unter folgender Beitrags-ID: 27069465 (https:// support.industry.siemens.com/cs/ww/de/view/27069465) • Systemhandbuch "Passive Netzkomponenten"...
  • Seite 5 Vorwort SIMATIC NET-Handbücher Die SIMATIC NET-Handbücher finden Sie auf den Internetseiten des Siemens Industry Online Support: • über die Suchfunktion: Link zum Siemens Industry Online Support (https:// support.industry.siemens.com/cs/ww/de/) Geben Sie die Beitrags-ID des jeweiligen Handbuchs als Suchbegriff ein. • über die Navigation auf der linken Seite im Bereich "Industrielle Kommunikation": Link zum Bereich "Industrielle Kommunikation"...
  • Seite 6 Vorwort Firmware Die Firmware ist signiert und verschlüsselt. Es ist sichergestellt, dass nur von Siemens erstellte Firmware in das Gerät geladen werden kann. Die Firmware finden Sie auf den Internetseiten des Siemens Industry Online Support: (https:// support.industry.siemens.com/cs/ww/de/ps/15982/dl) Hinweis zum Firmware-/Software-Support Informieren Sie sich regelmäßig über neue Firmware-/Software-Versionen oder Sicherheits-...
  • Seite 7 Sie finden die Lizenzbedingungen in folgenden Dokumenten, die sich auf dem mitgelieferten Datenträger befinden: • OSS_Scalance-M-800-S615_86.pdf SIMATIC NET-Glossar Das SIMATIC NET-Glossar beschreibt Fachbegriffe, die möglicherweise in diesem Dokument verwendet werden. Sie finden das SIMATIC NET-Glossar beim Siemens Industry Online Support unter folgender Adresse: 50305045 (https://support.industry.siemens.com/cs/ww/de/view/50305045) SCALANCE M826 Betriebsanleitung, 11/2023, C79000-G8900-C362-08...
  • Seite 8 Vorwort SCALANCE M826 Betriebsanleitung, 11/2023, C79000-G8900-C362-08...
  • Seite 9 Inhaltsverzeichnis Vorwort ..............................3 Sicherheitshinweise..........................11 Security-Empfehlungen ........................13 Passwörter......................... 14 Gerätebeschreibung ..........................23 Produkteigenschaften ......................23 Geräteansicht ........................24 Lieferumfang ........................24 Zubehör ..........................25 3.4.1 PLUG ..........................26 3.4.2 Montage..........................26 Klemmen........................... 27 LED-Anzeige ........................28 SET-Taster .......................... 30 PLUG ..........................
  • Seite 10 Inhaltsverzeichnis Warten und Reinigen ........................... 61 Technische Daten..........................63 Maßbilder ............................67 Zulassungen ............................69 EU-Konformitätserklärung....................70 9.1.1 ATEX..........................70 9.1.2 EMV ..........................71 9.1.3 RoHS ..........................71 UK-Konformitätserklärung....................72 9.2.1 The Equipment and Protective Systems Intended for use in Potentially Explosive Atmospheres Regulations 2016..................
  • Seite 11 Sicherheitshinweise VORSICHT Um Verletzungen und Schäden zu vermeiden, lesen Sie das Handbuch, bevor Sie das Gerät einsetzen. Sicherheitshinweise beachten Beachten Sie die nachfolgenden Sicherheitshinweise. Diese beziehen sich auf die komplette Lebensdauer des Geräts. Beachten Sie zusätzlich die handlungsorientierten Sicherheitshinweise in den einzelnen Kapiteln, insbesondere in den Kapiteln "Montage"...
  • Seite 12 Sicherheitshinweise SCALANCE M826 Betriebsanleitung, 11/2023, C79000-G8900-C362-08...
  • Seite 13 • Nutzen Sie für die Datenübertragung über ein unsicheres Netzwerk einen verschlüsselten VPN-Tunnel (IPsec, OpenVPN). • Prüfen Sie die Benutzerdokumentation anderer Siemens-Produkte, die zusammen mit dem Gerät verwendet werden, auf weitere Sicherheitsempfehlungen. • Sorgen Sie mit Hilfe des Remote-Logging dafür, dass die Systemprotokolle an einen zentralen Logging-Server weitergeleitet werden.
  • Seite 14 Security-Empfehlungen 2.1 Passwörter Passwörter Authentifizierung Hinweis Zugänglichkeitsrisiko - Gefahr des Datenverlusts Verlieren Sie die Passwörter für das Gerät nicht. Der Zugriff auf das Gerät kann nur durch Zurücksetzen des Geräts auf die Werkseinstellungen wiederhergestellt werden, wodurch sämtliche Konfigurationsdaten entfernt werden. • Ersetzen Sie die Standardpasswörter für alle Benutzerkonten, Zugriffsmodi und Anwendungen (sofern zutreffend), bevor Sie das Gerät einsetzen.
  • Seite 15 Verwenden Sie hierzu einen zweiten, sicheren Übertragungsweg. • Bevor Sie das Gerät zur Reparatur an Siemens zurückschicken, ersetzen Sie die aktuellen Zertifikate und Schlüssel durch temporäre Wegwerfzertifikate und -schlüssel, die bei der Rückkehr des Geräts zerstört werden können.
  • Seite 16 Aktuelle Informationen zu Sicherheits-Patches für Siemens-Produkte finden Sie auf der Website Industrial Security (https://www.siemens.com/industrialsecurity) oder ProductCERT- Sicherheitshinweise (https://www.siemens.com/cert/de/cert-security-advisories.htm). Updates zu den Produkt-Sicherheitshinweisen von Siemens erhalten Sie, indem Sie sich beim RSS-Feed auf der Webseite der ProductCERT-Sicherheitshinweise anmelden oder @ProductCert auf Twitter folgen.
  • Seite 17 Security-Empfehlungen 2.1 Passwörter • Konfigurationsdateien können vom Gerät heruntergeladen werden. Stellen Sie sicher, dass die Konfigurationsdateien angemessen geschützt sind. Konfigurationsdateien können beim Download durch ein Passwort geschützt werden. Passwörter geben Sie auf der WBM-Seite "System > Laden & Speichern > Passwörter" ein. •...
  • Seite 18 Security-Empfehlungen 2.1 Passwörter • Falls für ein Protokoll eine sichere Alternative verfügbar ist, nutzen Sie diese. Die folgenden Protokolle bieten sichere Alternativen: – SNMPv1/v2 → SNMPv3 Prüfen Sie die Notwendigkeit der Nutzung von SNMPv1. SNMPv1 ist als unsicher eingestuft. Nutzen Sie die Möglichkeit den Schreibzugriff zu unterbinden. Das Produkt bietet entsprechende Einstellmöglichkeiten.
  • Seite 19 Security-Empfehlungen 2.1 Passwörter • Voreingestellter Portstatus Bei dem Status des Ports im Auslieferungszustand (Werkseinstellung) wird zwischen lokalem und externem Zugriff unterschieden. – Lokaler Zugriff: Auf den Port wird über eine lokale Verbindung (vlan1) zugegriffen. – Externer Zugriff: Auf den Port wird über eine externe Verbindung (vlan2) zugegriffen. •...
  • Seite 20 Geschlossen ✓ ✓ ✓ Optional UDP/1813 SFTP Server TCP/22 Nur ausgehend Nur ausgehend ✓ ✓ ✓ ✓ Siemens Remo‐ TCP/443 Nur ausgehend Nur ausgehend ✓ Optional ✓ te Service (cRSP/ SRS) SINEMA RC HTTPS/443 und Nur ausgehend Nur ausgehend ✓...
  • Seite 21 Security-Empfehlungen 2.1 Passwörter Nachfolgend werden alle verfügbaren Layer 2-Dienste aufgelistet, über die auf das Gerät zugegriffen werden kann. Die Tabelle umfasst folgende Spalten: • Layer 2-Dienst Die Layer 2-Dienste, die das Gerät unterstützt. • Voreingestellter Status Der voreingestellte Zustand des Diensts (offen oder geschlossen). •...
  • Seite 22 Security-Empfehlungen 2.1 Passwörter SCALANCE M826 Betriebsanleitung, 11/2023, C79000-G8900-C362-08...
  • Seite 23 Gerätebeschreibung Produkteigenschaften Schnittstellen Funktionalität SCALANCE M826-2 DSL-Schnittstelle Ethernet-Schnittstelle 4 x RJ45 10 / 100 Mbit/s Digitaler Ein-/Ausgang Einsatz des Geräts in einer PROFINET-Umgebung Hinweis Beachten Sie für den Einsatz des Geräts in einer PROFINET-Umgebung die Konfigurationshinweise in den Projektierungshandbüchern: • Web Based Management: Beschreibung > Voraussetzungen für den Betrieb > Einsatz in einer PROFINET-Umgebung •...
  • Seite 24 Gerätebeschreibung 3.3 Lieferumfang Geräteansicht An der Gerätevorderseite: ① SHDSL-Anschluss ② Ethernet-Anschlüsse (P1, P2, P3, P4) ③ SET-Taster ④ Digitaler Eingang (DI) ⑤ Digitaler Ausgang (DO) ⑥ Anschluss Spannungsversorgung ⑦ LED-Anzeige An der Geräterückseite: ⑧ PLUG-Steckplatz Lieferumfang Folgende Teile gehören zum Lieferumfang: •...
  • Seite 25 Gerätebeschreibung 3.4 Zubehör Überprüfen Sie die Vollständigkeit der Lieferung. Setzen Sie sich bei unvollständiger Lieferung mit Ihrem Lieferanten oder der örtlichen Siemens-Geschäftsstelle in Verbindung. Hinweis Nicht im Lieferumfang enthalten Folgendes gehört nicht zum Lieferumfang: • KEY-PLUG / C-PLUG Weitere Informationen dazu finden Sie unter "PLUG (Seite 26)".
  • Seite 26 Gerätebeschreibung 3.4 Zubehör 3.4.1 PLUG Eigenschaften Artikelnummer C-PLUG Wechselmedium 256 MByte zur Aufnahme von Kon‐ 6GK1900-0AB10 figurationsdaten KEY-PLUG SINEMA RC Wechselmedium 256 MByte zum Freischalten der An‐ 6GK5908-0PB00 bindungsfunktionalität an den SINEMA Remote Con‐ nect und zur Aufnahme von Konfigurationsdaten 3.4.2 Montage Eigenschaften Artikelnummer Desktop-Standfuß...
  • Seite 27 Gerätebeschreibung 3.5 Klemmen Klemmen Position Das Gerät besitzt einen 5-poligen steckbaren Klemmenblock für die Spannungsversorgung und zwei 2-polige steckbare Klemmenblöcke für den digitalen Ein- und Ausgang. Anschlüsse und Klemmenbezeichnungen L1, M1, L2, M2 Netzeingang für die Versor‐ Klemmenblock mit fünf Klemman‐ gungsspannung schlüssen Funktionserdung...
  • Seite 28 Gerätebeschreibung 3.6 LED-Anzeige Klemmen und Verdrahtung Anschlüsse +DI, -DI /+D0, -DO L1, M1, L2, M2 AWG 28 AWG 16 Aderendhülse ohne Kunst‐ 0,2 mm 1,5 mm stoffkragen nach DIN 46228/1 Aderendhülse mit Kunststoff‐ 0,2 mm 1,5 mm kragen nach DIN 46228/4 Abisolierlänge 7 mm 7 mm LED-Anzeige SCALANCE M826 Betriebsanleitung, 11/2023, C79000-G8900-C362-08...
  • Seite 29 Gerätebeschreibung 3.6 LED-Anzeige Zustand Bedeutung Kein Fehler vorhanden.   Das Gerät startet gerade oder ein Fehler ist aufgetreten. Blinkend Der Bootloader wartet in diesem Zustand auf eine neue Firmware-Datei, die Sie per TFTP laden können. Blinkend Firmware auf PLUG Das Gerät führt ein Update oder Downgrade der Firmware durch. im Intervall: 2000 ms an/ 200 ms aus...
  • Seite 30 Gerätebeschreibung 3.7 SET-Taster Zustand Bedeutung Digitaler Eingang inaktiv. Digitaler Eingang aktiv. Digitaler Ausgang inaktiv Digitaler Ausgang aktiv. SET-Taster Position Der SET-Taster ist auf der Gerätevorderseite angebracht. SCALANCE M826 Betriebsanleitung, 11/2023, C79000-G8900-C362-08...
  • Seite 31 Gerätebeschreibung 3.8 PLUG Funktion Der SET-Taster hat folgende Funktionen: • Das Gerät neu starten Um einen Neustart des Geräts durchzuführen, drücken Sie kurzzeitig den SET-Taster. Hinweis Wenn Sie unmittelbar nach einer Konfigurationsänderung einen Neustart mit dem SET-Taster auslösen, können die Änderungen verloren gehen. Bei einem Neustart des Geräts über das WBM (Menüpunkt "System >...
  • Seite 32 Gerätebeschreibung 3.8 PLUG Folgende PLUG-Typen gibt es: • C-PLUG: Das Wechselmedium speichert ausschließlich die Konfigurationsdaten des Geräts. • KEY-PLUG: Das Wechselmedium enthält zusätzlich zu den Konfigurationsdaten eine Lizenz, mit der speziellen Funktionen freigeschaltet werden, z B. SINEMA RC. • CLP (Configuration License PLUG) Der SCALANCE CLP ist ein Wechselmedium zur Speicherung und Sicherung von Projektierungsdaten, das in allen SCALANCE-Geräten mit CLP-Steckplatz einsetzbar ist, z.
  • Seite 33 – Die Projektierungsdaten des Geräts werden auf einem gesicherten Speicherbereich des PLUG abgelegt. Dieser gesicherte Speicherbereich kann nur über die Authentifizierung des Siemens-Geräts erreicht werden. – Das Gerät überprüft im Sekundenabstand, ob ein PLUG gesteckt ist. Wenn das Gerät feststellt, dass der PLUG entfernt wurde, startet es automatisch neu.
  • Seite 34 Gerätebeschreibung 3.8 PLUG SCALANCE M826 Betriebsanleitung, 11/2023, C79000-G8900-C362-08...
  • Seite 35 Montage und Demontage Sicherheit bei der Montage Sicherheitshinweise Beachten Sie beim Montieren des Geräts die nachfolgend aufgeführten Sicherheitshinweise. ACHTUNG Unsachgemäße Montage Durch unsachgemäße Montage kann das Gerät beschädigt oder die Funktionsweise beeinträchtigt werden. • Vergewissern Sie sich vor jedem Einbau des Geräts, dass dieses keine sichtbaren Schäden aufweist.
  • Seite 36 Montage und Demontage 4.1 Sicherheit bei der Montage WARNUNG Wenn das Gerät in einen Schaltschrank eingebaut ist, entspricht die Innentemperatur des Schaltschranks der Umgebungstemperatur des Geräts. Sicherheitshinweise bei Verwendung in explosionsgefährdeten Bereichen Allgemeingültige Sicherheitshinweise zum Explosionsschutz WARNUNG EXPLOSIONSGEFAHR Der Austausch von Komponenten kann die Eignung für Class I, Division 2 oder Zone 2 beeinträchtigen.
  • Seite 37 Montage und Demontage 4.1 Sicherheit bei der Montage WARNUNG EXPLOSIONSGEFAHR Das Gerät ist für den Betrieb in einem Gehäuse/Schaltschrank ausgelegt. Die Innentemperatur des Gehäuses/Schaltschranks entspricht der Umgebungstemperatur des Geräts. Verwenden Sie Kabel, deren maximale zugelassene Betriebstemperatur mindestens 20 ºC über der maximalen Umgebungstemperatur liegt. WARNUNG Die Wandmontage ist nur zugelassen, wenn die Anforderungen an das Gehäuse, die Montagevorschriften, die Abstände und die Trennvorschriften des Schaltschranks oder...
  • Seite 38 Montage und Demontage 4.2 Befestigung des Gehäuses WARNUNG Wenn die Temperatur am Kabel oder an der Gehäusebuchse oder an den Adernverzweigungsstellen der Leitungen über 60 °C liegt, müssen besondere Vorkehrungen getroffen werden. Wenn das Gerät bei Umgebungstemperaturen von über 40 °C betrieben wird, müssen Sie Kabel mit einer zulässigen Betriebstemperatur von mindesten 80 °C verwenden.
  • Seite 39 Montage und Demontage 4.3 Wandmontage Wandmontage Hinweis Die Wandbefestigung muss so ausgelegt sein, dass sie das 4-fache Gewicht des Geräts, aber mindestens 50 N tragen kann. Informationen zum Gewicht finden Sie im Kapitel "Technische Daten (Seite 63)". Montieren 1. Bereiten Sie die Bohrungen für die Wandmontage vor. Die genauen Abmessungen finden Sie im Kapitel "Maßzeichnungen (Seite 67)".
  • Seite 40 Montage und Demontage 4.4 Montage auf der Hutschiene Montage auf der Hutschiene Montieren ① 1. Setzen Sie die dritte Gehäuseführung des Geräts auf die Oberkante der Hutschiene 2. Drücken Sie das Gerät nach unten gegen die Hutschiene, bis der gefederte Riegel ②...
  • Seite 41 Montage und Demontage 4.5 Montage auf der Profilschiene S7-300 Montage auf der Profilschiene S7-300 Montieren ① 1. Setzen Sie die zweite Gehäuseführung des Geräts auf die Oberkante der Profilschiene ein. 2. Drücken Sie das Gerät nach unten gegen die Profilschiene, bis der gefederte Riegel ②...
  • Seite 42 Montage und Demontage 4.6 Montage auf der Profilschiene S7-1500 Demontieren 1. Demontieren Sie alle angeschlossenen Leitungen. 2. Ziehen Sie mit einem Schraubendreher den Befestigungsriegel auf der Rückseite des Geräts nach unten. 3. Heben Sie das Gerät von der Profilschiene ab. Montage auf der Profilschiene S7-1500 Montieren ①...
  • Seite 43 Montage und Demontage 4.7 Montage auf einem Standfuß 7. Schließen Sie das Gerät an das lokale Netz an, siehe Kapitel "Ethernet-Schnittstelle (Seite 58)". 8. Verbinden Sie die Anschlussklemme mit einem möglichst kurzen Kabel ≤ 150 mm und großen Querschnitts von 1,5 mm² mit der Funktionserde der Anlage, siehe Kapitel "Erdung (Seite 50)"...
  • Seite 44 Montage und Demontage 4.7 Montage auf einem Standfuß 4. Schließen Sie die Anschlüsse für den digitalen Eingang und den digitalen Ausgang an, siehe Kapitel "Digitaler Ein-/Ausgang (Seite 51)". 5. Verbinden Sie das Gerät mit dem DSL-Anschluss, siehe Kapitel "SHDSL-Anschluss (Seite 53)". 6. Schließen Sie das Gerät an das lokale Netz an, siehe Kapitel "Ethernet-Schnittstelle (Seite 58)".
  • Seite 45 Anschließen Sicherheit beim Anschließen Sicherheitshinweise Beachten Sie beim Anschließen des Geräts die nachfolgend aufgeführten Sicherheitshinweise. Hinweis Zugentlastung der Ethernet-Kabel Um mechanische Belastungen der Ethernet-Kabel und dadurch Kontaktunterbrechung zu vermeiden, fixieren Sie die Kabel in geringem Abstand vom Stecker durch eine Kabelführung oder -schiene.
  • Seite 46 Anschließen 5.1 Sicherheit beim Anschließen Hinweis Schutzerdung Ein PELV-Stromkreis enthält eine Verbindung zur Schutzerdung. Ohne Verbindung zur Schutzerdung oder im Fall, dass ein Fehler in der Verbindung zur Schutzerdung auftritt, werden die Spannungen des Stromkreises nicht geregelt. Hinweis Die Temperaturfestigkeit der Kabel, die mit den Anschlussklemmen verbunden werden, muss mindestens 90 °C betragen.
  • Seite 47 Anschließen 5.1 Sicherheit beim Anschließen WARNUNG Fehlender Potenzialausgleich Bei fehlendem Potenzialausgleich in explosionsgefährdeten Bereichen besteht Explosionsgefahr durch Ausgleichsstrom oder Zündfunken. • Stellen Sie sicher, dass für das Gerät ein Potenzialausgleich vorhanden ist. WARNUNG Ungeschützte Leitungsenden Durch ungeschützte Leitungsenden in explosionsgefährdeten Bereichen besteht Explosionsgefahr.
  • Seite 48 Anschließen 5.1 Sicherheit beim Anschließen WARNUNG Transiente Überspannungen Treffen Sie Maßnahmen, um transiente Überspannungen von mehr als 40% der Nennspannung (bzw. mehr als 119V) zu verhindern. Das ist gewährleistet, wenn Sie die Geräte ausschließlich mit SELV (Sicherheitskleinspannung) betreiben. WARNUNG Geeignete Kabel bei hoher Temperatur im explosionsgefährdeten Bereich Setzen Sie bei einer Umgebungstemperatur von ≥...
  • Seite 49 Anschließen 5.2 Spannungsversorgung Weitere Hinweise WARNUNG Sicherheitshinweis für Anschlüsse mit LAN-Kennzeichnung (Local Area Network) Ein LAN oder LAN-Segment, mit allen dazugehörigen miteinander verbundenen Geräten, soll vollständig in eine einzelne Niederspannungs-Energieverteilung und in ein Gebäude eingebunden sein. Das LAN ist entweder für "Environment A" gemäß IEEE802.3 oder "Environment 0"...
  • Seite 50 Anschließen 5.3 Erdung Signal Beschreibung DC 24V Masse Masse DC 24V Funktionserdung, siehe Kapitel "Erdung (Seite 50)" Informationen zum Verdrahten finden Sie im Kapitel "Auto-Hotspot (Seite 27)". Externe Stromversorgung Hinweis Zulässige externe Spannungsversorgungen Das SCALANCE M826 darf nur aus Stromversorgungen nach IEC 62368-1 "Stromquellen mit begrenzter Leistung"...
  • Seite 51 Anschließen 5.4 Digitaler Ein-/Ausgang Digitaler Ein-/Ausgang Der digitale Ein- und Ausgang wird jeweils über einen 2-poligen steckbaren Klemmenblock angeschlossen. Zwei Klemmenblöcke gehören zum Lieferumfang des Geräts. VORSICHT Sachschaden durch zu hohe bzw. zu niedrige Spannung Die Spannung am digitalen Ein-/Ausgang darf DC 30 V nicht überschreiten und DC -30 V nicht unterschreiten, da der digitale Ein-/Ausgang sonst zerstört wird.
  • Seite 52 Anschließen 5.4 Digitaler Ein-/Ausgang Digitaler Eingang Der 2-polige Klemmenblock hat folgende Belegung: Kontakt Belegung Input Masse Wenn am digitalen Eingang eine ausreichende Schaltspannung anliegt, ist der digitale Eingang aktiv und die LED "DI" leuchtet auf. Die am Kontakt "DI" anliegende Spannung wird vom Gerät wie folgt in einen digitalen Zustand umgesetzt: Spannung Zustand...
  • Seite 53 Anschließen 5.5 SHDSL-Anschluss Digitaler Ausgang Der 2-polige Klemmenblock hat folgende Belegung: Kontakt Belegung Schaltsignal Relais DC 24 V / 1 A Masse Der Ausgang ist ein Schalter, der das Signal an +DO auf ‑DO durchschaltet. SHDSL-Anschluss VORSICHT Brandrisiko Um das Brandrisiko zu verringern, verwenden Sie nur Telefonkabel Nr. 26 AWG (0,125 mm oder größer.
  • Seite 54 Anschließen 5.5 SHDSL-Anschluss ACHTUNG Überspannungsschutz Wenn die SHDSL-Leitungen im Außenbereich liegen, dann sind Überspannungen z. B. durch Blitzschlag möglich. Um gefährliche Überspannungen zu vermeiden, müssen zusätzliche Blitzschutzmaßnahmen ergriffen werden, z. B. durch Einbau zusätzlicher Blitzschutzelemente. Geeignet sind folgende DEHN Blitzductoren: • 2-Draht Betrieb: BXT ML2 B 180, Artikelnummer 920 211                     •...
  • Seite 55 Anschließen 5.5 SHDSL-Anschluss Ringredundanz mit SHDSL Das Rapid Spanning Tree Protokol läuft nur auf den SHDSL-Schnittstellen. Wenn Sie die SHDSL-Schnittstellen zu einem Ring verdrahten (siehe Abbildung), dürfen Sie die Ethernet- Schnittstellen dieser Geräte, die im selben VLAN wie die SHDSL-Schnittstellen sind, nicht miteinander verbinden.
  • Seite 56 Anschließen 5.5 SHDSL-Anschluss • Maximum Aging Time : 20 Sekunden. • Switch Priority : 32768 • Port Priority: 128 Da alle SHDL-Geräte die gleichen Voreinstellungen verwenden, wird das SHDSL-Gerät mit der niedrigsten MAC-Addresse zur Root-Bridge. Der beste schleifenfreie Pfad im Ring wird bestimmt, indem die Rolle der Ports im Ring festgelegt wird.
  • Seite 57 Anschließen 5.5 SHDSL-Anschluss SHDSL-Gesschwindigkeit [Kb/s] Pfadkosten 6144 3255208 6656 3004807 7168 2790178 7680 2604166 8192 2441406 8704 2297794 9216 2170138 9728 2055921 10240 1953125 10752 1860119 11264 1775568 11776 1698369 12288 1627604 13056 1532802 13824 1447597 14592 1371365 15232 1313715 Die Pfadkosten zur Root-Bridge werden aus den Port-zu-Port-Pfadkosten von der Bridge bis zu Root-Bridge zusammenaddiert.
  • Seite 58 Anschließen 5.7 PLUG tauschen Hinweis Damit die zwei 2-Draht-Leitungen zu einer Verbindung aggregiert werden, sind im WBM noch zusätzliche Einstellungen notwendig. Beachten Sie für weitere Informationen das Projektierungshandbuch "SCALANCE M-800 Web Based Management". Ethernet-Schnittstelle Schließen Sie am Ethernet-Port das lokale Netz mit den lokalen Applikationen an, z. B. eine programmierbare Steuerung, eine Maschine mit Ethernet-Schnittstelle zur Fernüberwachung oder einen PC.
  • Seite 59 Anschließen 5.7 PLUG tauschen PLUG einsetzen 1. Schalten Sie das Gerät spannungslos. 2. Setzen Sie den PLUG in der richtigen Orientierung in den Steckplatz. Dazu hat das Gehäuse des PLUG hat eine hervorstehende Längskante. In dem Steckplatz ist an der entsprechenden Stelle eine Fuge eingearbeitet. PLUG entnehmen 1.
  • Seite 60 Anschließen 5.7 PLUG tauschen SCALANCE M826 Betriebsanleitung, 11/2023, C79000-G8900-C362-08...
  • Seite 61 Warten und Reinigen WARNUNG Unzulässige Reparatur von Geräten in explosionsgeschützter Ausführung Explosionsgefahr in explosionsgefährdeten Bereichen • Reparaturarbeiten dürfen nur durch von Siemens autorisiertes Personal durchgeführt werden. WARNUNG Unzulässiges Zubehör und Ersatzteile Explosionsgefahr in explosionsgefährdeten Bereichen • Verwenden Sie ausschließlich Originalzubehör und Originalersatzteile.
  • Seite 62 Warten und Reinigen SCALANCE M826 Betriebsanleitung, 11/2023, C79000-G8900-C362-08...
  • Seite 63 Technische Daten   SCALANCE M826-2 Artikelnummer 6GK5 826-2AB00-2AB2 Ethernet-Schnittstelle Anschluss an Industrial Ether‐ Anzahl   Ausführung RJ45-Buchse   Eigenschaften: • 10/100BASE-T • Ethernet IEEE 802 • 10/100 Mbit/s WAN-Schnittstelle DSL-Anschluss Anzahl   Ausführung Klemmenblock, 2-polig   G.SHDSL Eigenschaften ITU-T G.991.2.bis G.SHDSL.bis Übertragungs-geschwin‐...
  • Seite 64 Technische Daten   SCALANCE M826-2 Digitaler Ausgang Anzahl Ausführung Klemmenblock, 2-polig Eigenschaften Nennspannung DC 24 V Sicherheitsklein‐ spannung (SELV) intern nicht strombegrenzt Maximale Strombelastbarkeit 1 A Leitungen sind paarweise zu führen Maximale Leitungslänge < 30 m Ausgang potentialgetrennt zur Elektronik Zulässige Umgebungsbedingungen Umgebungstemperatur Während Betrieb...
  • Seite 65 Technische Daten   SCALANCE M826-2 Router-Funktionen • NAPT (Port-Weiterleitung) • NAT (IP Masquerading) • NAT-Traversal • 1:1-NAT • Dynamischer DNS-Client • DNS-Cache • • Remote Logging • Verbindungsüberwachung Projektierung / Management • Web-basierte Administrationsoberflä‐ che (WBM) • Fernzugang per HTTPS •...
  • Seite 66 Technische Daten SCALANCE M826 Betriebsanleitung, 11/2023, C79000-G8900-C362-08...
  • Seite 67 Maßbilder Hinweis CAx-Daten Die CAx-Daten finden Sie im Internet unter (https://www.automation.siemens.com/bilddb/ index.aspx) 1. Klicken Sie im Bereich "Direkteinstieg" auf die Verlinkung "CAx-Daten". Die Seite der Industry Bilddatenbank wird geladen. 2. Geben Sie in den Suchfilter den Namen oder die Artikelnummer des Produkts ein.
  • Seite 68 Maßbilder Bild 8-2 Seitenansicht SCALANCE M826 Betriebsanleitung, 11/2023, C79000-G8900-C362-08...
  • Seite 69 Kennzeichnung angebracht ist. Welche der nachfolgenden Zulassungen für Ihr Produkt erteilt wurde, erkennen Sie an den Kennzeichnungen auf dem Typenschild. Aktuelle Zulassungen im Internet Die aktuellen Zulassungen für das Produkt finden Sie auch auf den Internet-Seiten des Siemens Industry Online Support unter folgendem Link: (https:// support.industry.siemens.com/cs/ww/de/ps/15985/cert)
  • Seite 70 Digital Industries Process Automation DE-76187 Karlsruhe Bundesrepublik Deutschland Die aktuelle EU-Konformitätserklärung zu diesen Produkten finden Sie auf den Internetseiten des Siemens Industry Online Support (https://support.industry.siemens.com/cs/ww/de/ps/ 15985/cert). Die in dieser Betriebsanleitung beschriebenen Produkte erfüllen die Anforderungen folgender EU-Richtlinien: • ATEX-Richtlinie 2014/34/EU Richtlinie des Europäischen Parlaments und des Rates vom 26.
  • Seite 71 Zulassungen 9.1 EU-Konformitätserklärung Angewandte Normen: EN / EN IEC 60079-0 Explosionsgefährdete Bereiche - Teil 0: Betriebsmittel - Allgemeine Anforderungen EN 60079-7 Explosionsfähige Atmosphäre - Teil 7: Geräteschutz durch erhöhte Sicherheit "e" EN / EN IEC 60079-15 Explosionsfähige Atmosphäre - Teil 15: Geräteschutz durch Zündschutzart "n" 9.1.2 EMV-Richtlinie (Elektromagnetische Verträglichkeit) Die in dieser Betriebsanleitung beschriebenen Produkte erfüllen die Anforderungen der...
  • Seite 72 Bundesrepublik Deutschland Importer UK: Siemens plc, Manchester M20 2UR Die aktuelle UK-Konformitätserklärung zu diesen Produkten finden Sie auf den Internetseiten unter Siemens Industry Online Support (https://support.industry.siemens.com/cs/ww/de/ps/ 15985/cert). Die in diesem Dokument beschriebenen SIMATIC NET-Produkte erfüllen die Anforderungen folgender Richtlinien: • UK-Regulierung...
  • Seite 73 Zulassungen 9.2 UK-Konformitätserklärung 9.2.2 The Electromagnetic Compatibility Regulations 2016 Elektromagnetische Verträglichkeit Die in dieser Betriebsanleitung beschriebenen SIMATIC NET-Produkte erfüllen die Anforderungen von "The Electromagnetic Compatibility Regulations 2016". Angewandte Normen: • EN 50121-3-2 Bahnanwendungen — Elektromagnetische Verträglichkeit — Teil 3-2: Bahnfahrzeuge — Geräte •...
  • Seite 74 "SIMATIC NET Product Information Use of subassemblies/modules in a Zone 2 Hazardous Area". Sie finden dieses Dokument • auf dem Datenträger, der zum Lieferumfang einiger Geräte gehört. • auf den Internetseiten unter Siemens Industry Online Support (https:// support.industry.siemens.com/cs/ww/de/view/78381013). Geben Sie als Suchbegriff die Dokument-Identifikationsnummer "C234" ein.
  • Seite 75 Zulassungen 9.3 Allgemeine Zulassungen cULus-Zulassung Information Technology Equipment cULus Listed I. T. E. Underwriters Laboratories Inc. nach • UL 62368-1 • CSA C22.2 No. 62368-1 Report-Nr. E115352 cULus-Zulassung Industrial Control Equipment cULus Listed PROG-CNTLR. Underwriters Laboratories Inc. nach • UL 61010-1 •...
  • Seite 76 Zulassungen 9.3 Allgemeine Zulassungen Kennzeichnung für eurasische Zollunion EAC (Eurasian Conformity) Eurasische Wirtschaftsunion von Russland, Weißrussland, Armenien, Kasachstan und Kirgistan Deklaration der Konformität gemäß technischer Vorschriften der Zollunion (TR ZU) SCALANCE M826 Betriebsanleitung, 11/2023, C79000-G8900-C362-08...
  • Seite 77 Index Anschließen LED-Anzeige, 29, 30 Digitaler Ausgang, 53 Lieferumfang, 24 Digitaler Eingang, 52 Erdung, 50 Ethernet-Schnittstelle, 58 Spannungsversorgung, 27, 49 Maßzeichnung Artikelnummern, 3 SCALANCE M826-2, 67 Montage Hutschiene, 40 Profilschiene S7-1500, 42 CAx-Daten, 67 Profilschiene S7-300, 41 Standfuß, 43 Wand, 39 Digitaler Ausgang, 53 Digitaler Eingang, 52 Dokumentation im Internet, 4 Neustart des Geräts, 31 Erdung, 50 PLUG, 31 Ethernet-Schnittstelle, 58 Produkteigenschaften, 23 Profilschiene S7-1500, 42 Profilschiene S7-300, 41 Projektierungshandbücher, 4...
  • Seite 78 Index Spannungsversorgung, 27, 49 Systemhandbuch, 69 Taster, 30 Verdrahtung, 28 Wandmontage, 39 Werksseitige Voreinstellung, 31 Zubehör, 25 SCALANCE M826 Betriebsanleitung, 11/2023, C79000-G8900-C362-08...
