Um mehrere Geräte innerhalb eines VLANs zu verbinden, werden Switches eingesetzt. Ein
Switch verarbeitet Layer 2-Datenpakete, die er empfängt, wie folgt:
1. Der Switch prüft die Ziel-MAC-Adresse eines Datenpakets.
2. Der Switch durchsucht seine MAC-Adresstabelle nach der entsprechenden MAC-Adresse.
Die MAC-Adresstabelle ordnet Bridge-Ports Ziel-MAC-Adressen zu. Auf diese Weise kann ein
Switch den Bridge-Port bestimmen, über den ein Gerät erreichbar ist.
Für weitere Informationen zur MAC-Adresstabelle siehe "MAC-Adressentabelle (Seite 256)".
– Wenn der Switch einen Eintrag zu der MAC-Adresse hat, leitet er das Datenpaket an dem
– Wenn der Switch keinen Eintrag zu der MAC-Adresse hat, flutet er das Datenpaket an allen
Beispiel

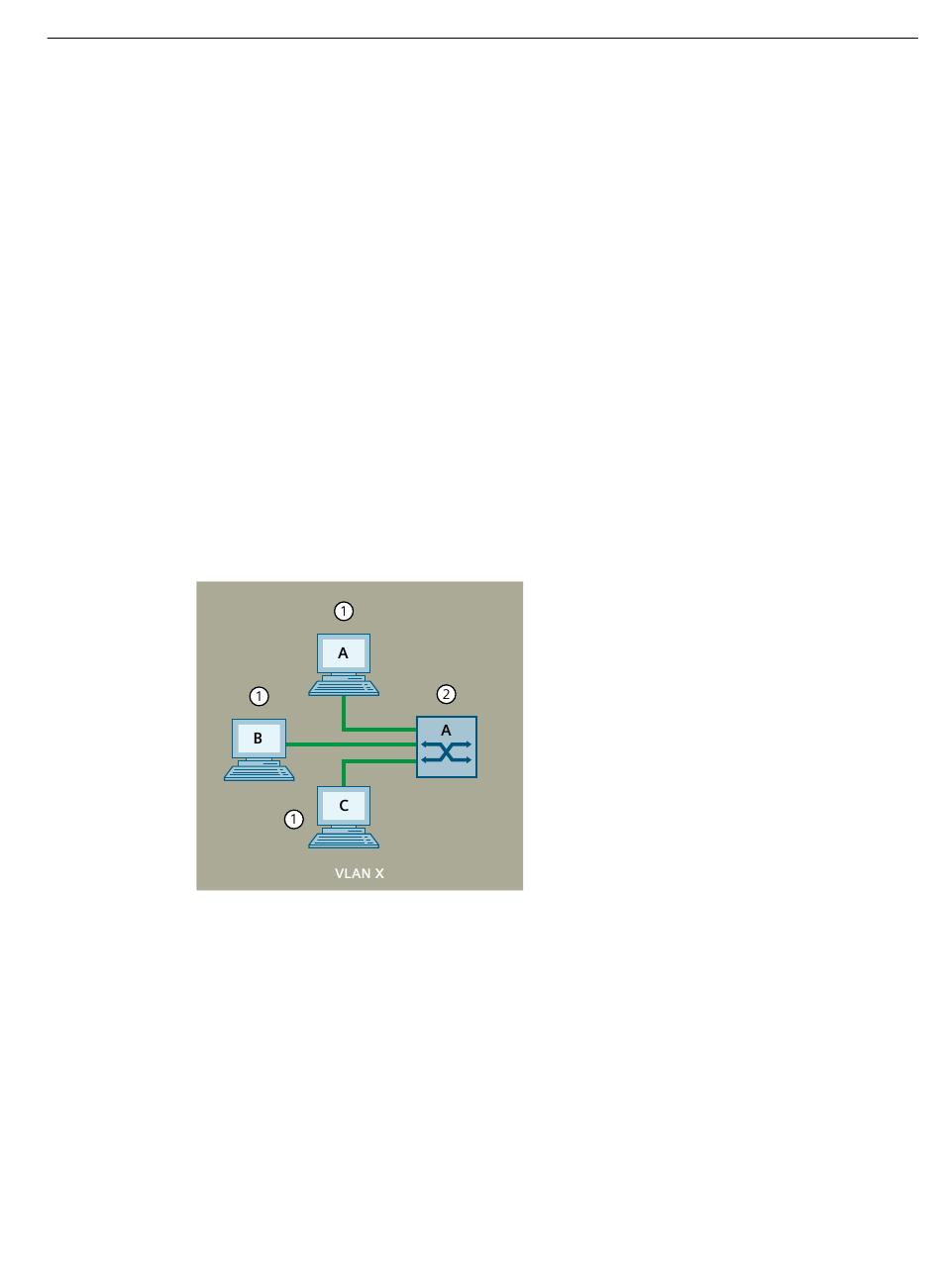

In dem folgenden Beispiel wird eine Kommunikation zwischen 2 Hosts über Layer 2 gezeigt.
Wenn Host A mit Host C kommunizieren will, muss Host A die MAC-Adresse von Host C
kennen. Host A sendet ein Datenpaket mit der Ziel-MAC-Adresse von Host C an Switch A.
Switch A prüft seine MAC-Adresstabelle und sendet das Datenpaket direkt an Host C (wenn
die MAC-Adresse bereits bekannt ist) oder flutet es an Host B und Host C.
①
②
Bild 10-1
10.1.1.2
Layer 3-Kommunikation
Ein Nachteil der Layer 2-Kommunikation ist, dass sie Hardware-gebunden ist. Wenn ein Gerät
ausgetauscht werden soll, hat das neue Gerät immer eine andere MAC-Adresse und die zuvor
etablierten Kommunikationsinformationen müssen angepasst werden.
Layer 3-Kommunikation basiert auf IP-Adressen. IP-Adressen können konfiguriert werden.
Bei einem Gerätetausch kann das neue Gerät die IP-Konfiguration des alten Gerätes
übernehmen. Die benötigten Parameter für die Layer 2-Kommunikation können auf Basis
Web User Interface (Web UI) SINEC OS v3.0
Projektierungshandbuch, 04/2024, C79000-G8900-C680-03
Bridge-Port weiter, der der MAC-Adresse zugeordnet ist.
Bridge-Ports innerhalb derselben Broadcast-Domäne, außer an dem Port, an dem er es
empfangen hat.
Host
Switch
Layer 2-Kommunikation
Routing
10.1 Switching und Routing
285
