Netzwerkredundanz
11.3 Media Redundancy Protocol
– Unterbrechung an anderer Stelle im MRP-Ring
11.3.1.3
Media Redundancy Automanager
Media Redundancy Automanager (MRA) ist eine administrative, temporäre Rolle, die für einen
Ringteilnehmer konfiguriert werden kann. Es ist keine operative Rolle wie MRM oder MRC.
Jeder Ringteilnehmer, für den MRA konfiguriert ist, muss im Betriebsmodus entweder MRM
oder MRC werden. Welche operative Rolle ein MRA einnimmt, wird über einen Manager-
Auswahlprozess entschieden.
384
Wenn der MRP-Ring an einer anderen Stelle unterbrochen wird, aktiviert der MRM seinen
geblockten Ring-Port. Beide Ring-Ports nehmen aktiv am Datenverkehr teil und aktivieren
damit den alternativen Kommunikationspfad. Der MRM informiert die MRCs über die
Topologieänderung. Die MRCs lernen den neuen Kommunikationspfad.
①
MRM
②
MRCs
③
Redundanz-Domäne
④
Testtelegramme
⑤
Topologieänderungstelegramme
Aktiver Port

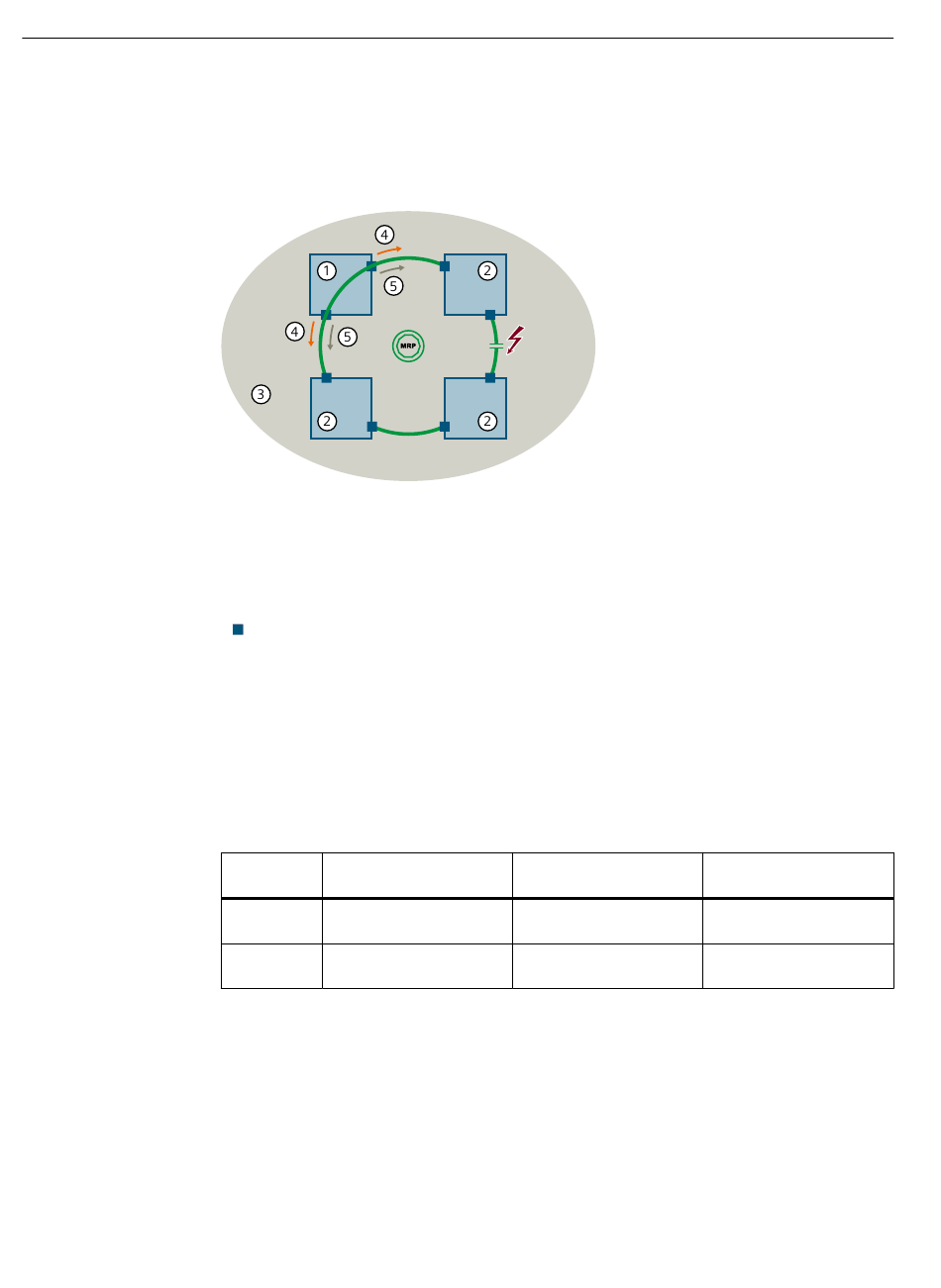

Bild 11-13
MRP-Ring im Fehlerzustand - Unterbrechung an anderer Stelle im MRP-Ring
Der MRP-Ring befindet sich im Fehlerzustand, aber sobald die Umkonfiguration
abgeschlossen ist, ist wieder eine uneingeschränkte Kommunikation zwischen allen
Ringteilnehmern möglich.
Wenn die Unterbrechung behoben ist, blockt der MRM wieder den Ring-Port, der durch
die Umkonfiguration aktiviert wurde. Der MRM informiert die MRCs über die
Topologieänderung. Die MRCs nutzen wieder die ursprünglichen Pfade zu den anderen
Ringteilnehmern.
Ports
Vor der Umkonfigurati‐
on
Ring-Port 1
Datenverkehr geblockt
Ring-Port 2
Nimmt aktiv am Datenver‐
kehr teil
Im Fehlerzustand
Wird aktiviert
Bleibt aktiv
Web User Interface (Web UI) SINEC OS v3.0
Projektierungshandbuch, 04/2024, C79000-G8900-C680-03
Nach der Umkonfigura‐
tion
Datenverkehr wird wie‐
der geblockt
Bleibt aktiv
