A
K
I

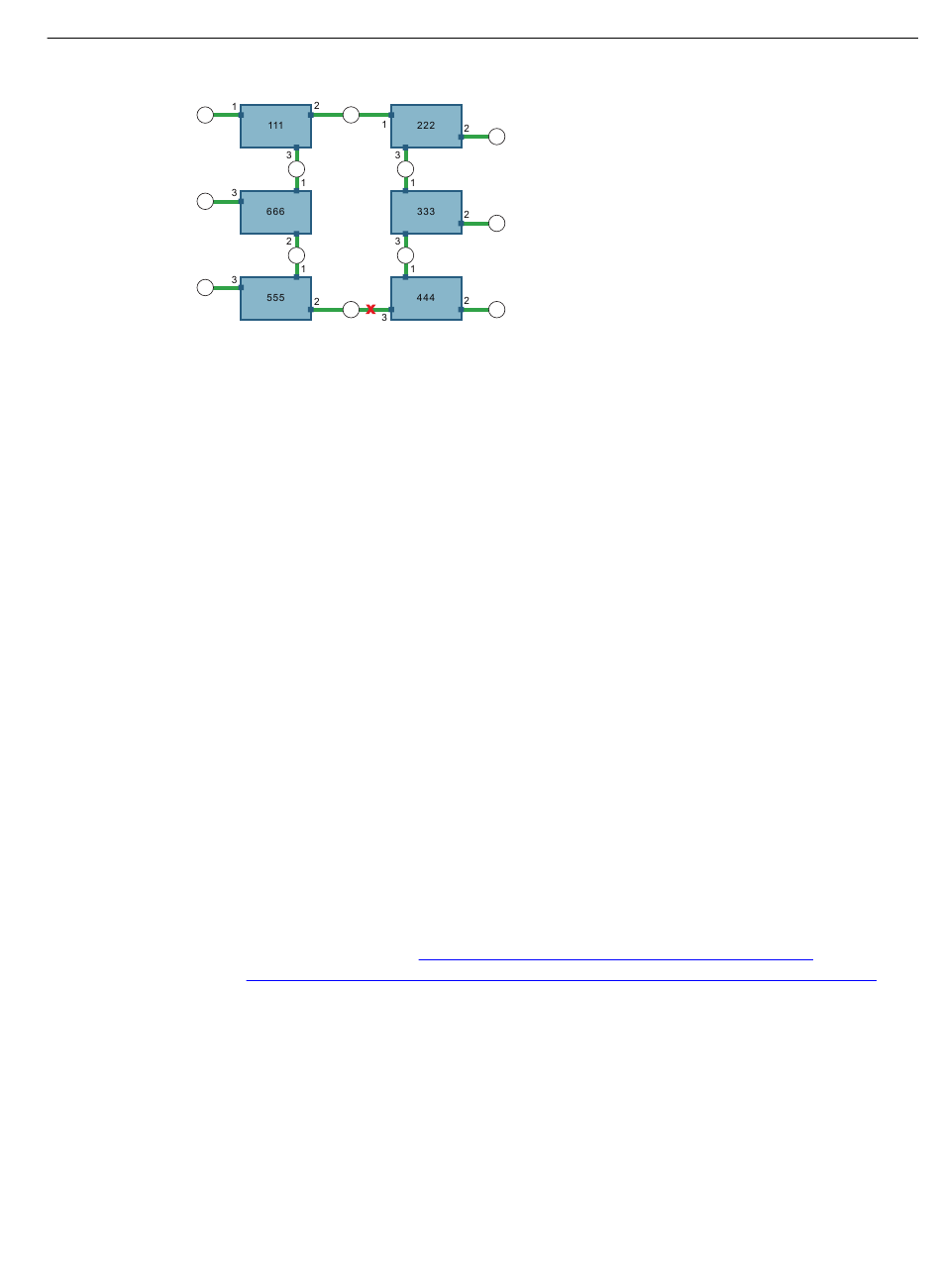

Bild 11-4
So richten Sie eine Backbone-Ring-Konfiguration mit RSTP ein:
1. Wählen Sie die Parameter für die Gestaltung des Netzwerks.
– Welche Anforderungen gelten an Robustheit und Ausfallsicherung/
– Backbone-Ring-Konfigurationen werden meist genutzt, um kosteneffiziente, aber
2. Stellen Sie eventuellen Support-Bedarf für Alt-Geräte und Ports mit Einschränkungen wegen
Halbduplexbetrieb/gemeinsam genutzten Medien fest.
– Diese Bridges sollten nicht verwendet werden, wenn die Ausfall-/
3. Legen Sie Edge-Ports fest.
– Ports, die mit Hostrechnern, IEDs und Controllern verbunden sind, können als Edge-Ports
4. Wählen Sie die Root-Bridge.
– Die Root-Bridge kann so ausgewählt werden, dass sie entweder die Anzahl der Bridges,
5. Weisen Sie Bridge-Prioritäten im Ring zu.
– Weitere Informationen finden Sie im Whitepaper "Leistung von RSTP in Ring-
6. Wählen Sie eine Strategie für die Berechnung der Portkosten.
– Empfohlen wird die Kostenermittlung durch Autonegotiation, sofern dies nicht aus
– Legen Sie fest, ob die Kostenart nach STP- oder RSTP-Spezifikation angewandt werden
– Stellen Sie sicher, dass für alle Bridges im Netzwerk die gleiche Kostenart konfiguriert wird.
Web User Interface (Web UI) SINEC OS v3.0
Projektierungshandbuch, 04/2024, C79000-G8900-C680-03
B
L
D
J
F
H
Beispiel - RSTP in Backbone-Ring-Konfiguration
Wiederherstellungszeiten im Netzwerk?
robuste Netzwerke zu entwickeln.
Wiederherstellungszeiten im Netzwerk möglichst kurz sein sollen.
festgelegt werden, um den schnellen Wechsel in den Zustand Weiterleiten zu
gewährleisten und die Anzahl der Topologie-Änderungsnachrichten im Netzwerk zu
verringern.
die Anzahl der Teilnehmer oder die Datenverkehrsmenge an einem ihrer Anschlüsse
ausgleicht. Es ist wichtig, zu bedenken, dass der Ring immer an einer Stelle unterbrochen
wird und dass der Datenverkehr immer durch die Root-Bridge fließt.
Netzwerktopologien"
(https://assets.new.siemens.com/siemens/assets/api/
uuid:d4af5d17-728c-493f-b00a-9c4db67b23ed/RSTP-whitepaper-EN-09-2020.pdf).
Gründen der Netzwerkgestaltung ausgeschlossen ist.
soll.
11.1 Spanning Tree Protocol (STP)
C
E
G
Netzwerkredundanz
335
