ABB PointMaster 200 Parametrieranleitung Seite 6

LC-Display-Ausführung
(LED-Display-Ausführung ab Seite 11)
Start

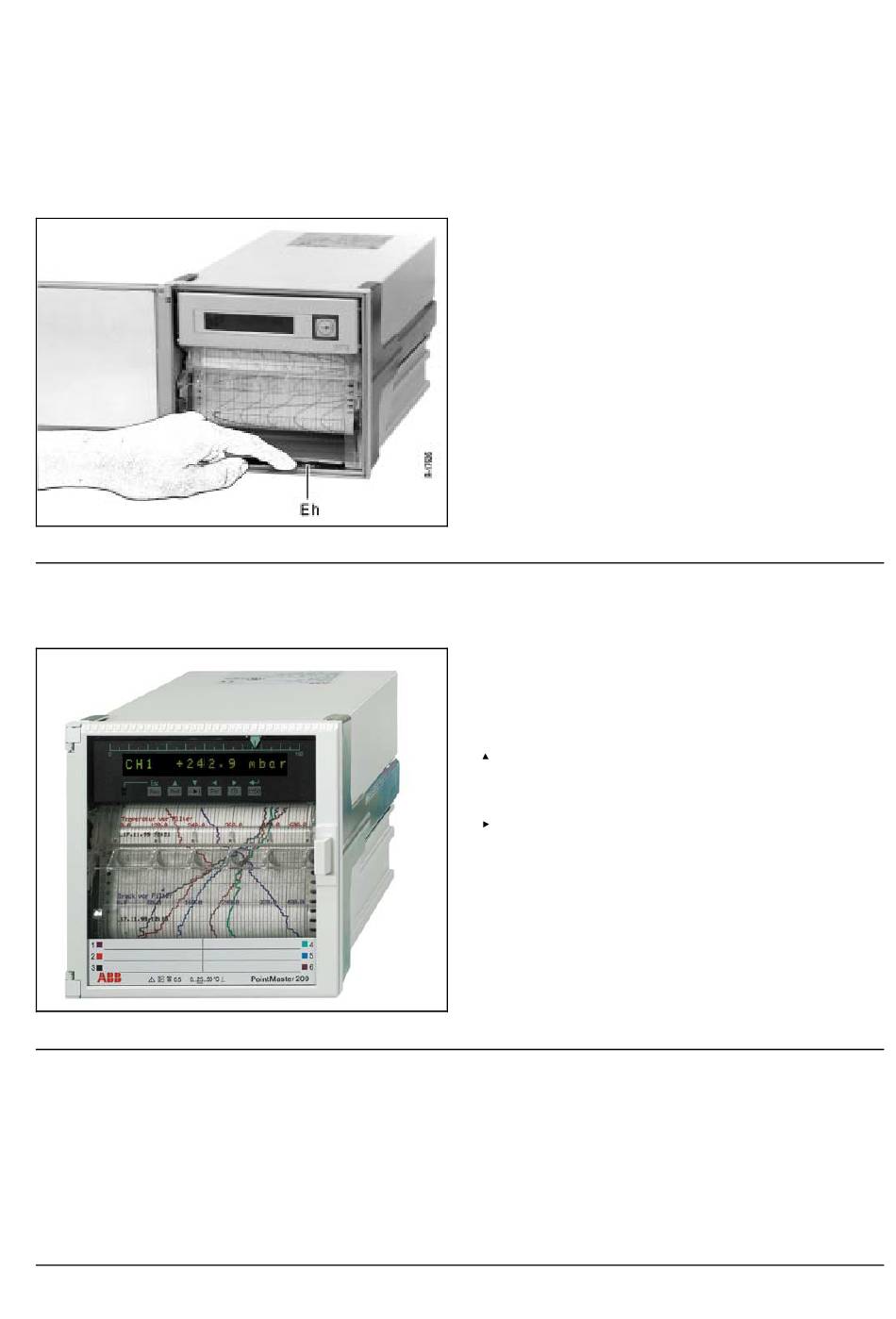

Bild 1 Schreibtisch herausnehmen
Bedieneinheit und Display
Bild 2 Anzeige- und Bedieneinheit
Beginn der Parametrierung
Hinweis
Im Parametriermode sind Meßwertverarbeitung und Grenzwert-
überwachung aktiv.
6 LC-Display-Ausführung
1. Entriegelungshebel Eh (siehe Bild 1) nach unten drücken.
Der Schreibtisch schwenkt aus.
2. Schreibtisch herausnehmen. Die Bedieneinheit ist zugäng-
lich.
Die Bedieneinheit (siehe Bild 2) verfügt über 3 Tasten. Parame-
ter und Parameterwerte werden am 16-stelligen LC-Display im
Klartext angezeigt.
Tastenerklärung
< > Scroll up-Taste
wählt die nächste Ziffer bei Einstellung numerischer Wer-
te oder springt ins Hauptmenü zurück.
< > Scroll right-Taste
wählt den nächsten Hauptmenüpunkt, den nächsten Pa-
rameter, den nächsten Parameterwert, die nächste Zif-
fernposition.
↵
< > Enter-Taste
spricht Parameter oder Parameterwerte an oder verläßt
sie.
↵
1. Mit der Taste < > den Parametriermode des Schreibers ein-
schalten. Der Druckkopf fährt in Parkposition.
Wurde ein Paßwort vergeben, wird die Paßworteingabe verlangt
(siehe Abschnitt „Parametriervorbereitung"). Ist kein Paßwort ver-
geben, wird der Hauptmenüpunkt {Systemdaten} angezeigt.
