GEZE OFV1 Bedienungsanleitung

GEZE GmbH GEZE GmbH
P.O. Box 1363 Reinhold-Vöster-Str. 21-29
D-71226 Leonberg D-71229 Leonberg
Germany Germany
OFV1-Antrieb für Fensterolive
Achtung:
Quetsch- und Klemmgefahr ! Das Fenster schließt automatisch !
Vor Montage beiliegende Sicherheitshinweise lesen und bei Montage und
Betrieb des Antriebs beachten !
Olivenantrieb nicht an Fenster montieren, die als Flucht- und Rettungs-
wege vorgesehen sind.
Gewährleistungsansprüche setzen eine fachgerechte Montage, Installation
und Wartung nach den Angaben des Herstellers voraus.
Zulässige Anwendungen:
Dieser Olivenantrieb kann an allen handelsüblichen Alu-, Kunststoff- und Holzfenstern sowohl DIN-rechts als auch DIN-links
montiert werden. Er übernimmt die Funktion des Handgriffs und kann z.B. in Verbindung mit den GEZE - Antrieben mit
integrierter Abschaltung E860, E820, K600 eingesetzt werden. Bei Kombination mit Öffnungsantrieben und Steuerungen
anderer Hersteller, bezieht sich unsere Gewährleistung nur auf die einwandfreie Funktion des Olivenantriebs.
Der Olivenantrieb verfügt über:
integrierte Folgesteuerung
automatische Endabschaltung
zwei einstellbare Drehwinkel (180° / 90°)
wählbare Öffnungsrichtung (links / rechts)
Lieferumfang:
für Fensterolive / Handgriff
OFV1-Antrieb
2 x Linsenkopfschrauben M 5 x 16 mit Federring
10 mm
Montageplatte
Adapterwelle mit Vkt. 7 mm (55 mm lang)
2 x M 5 x 40 Senkschrauben
Spax Senkkopf 4,5 x 30 und M 5 x 16 DIN 965
Selbstklebendes Warnzeichen

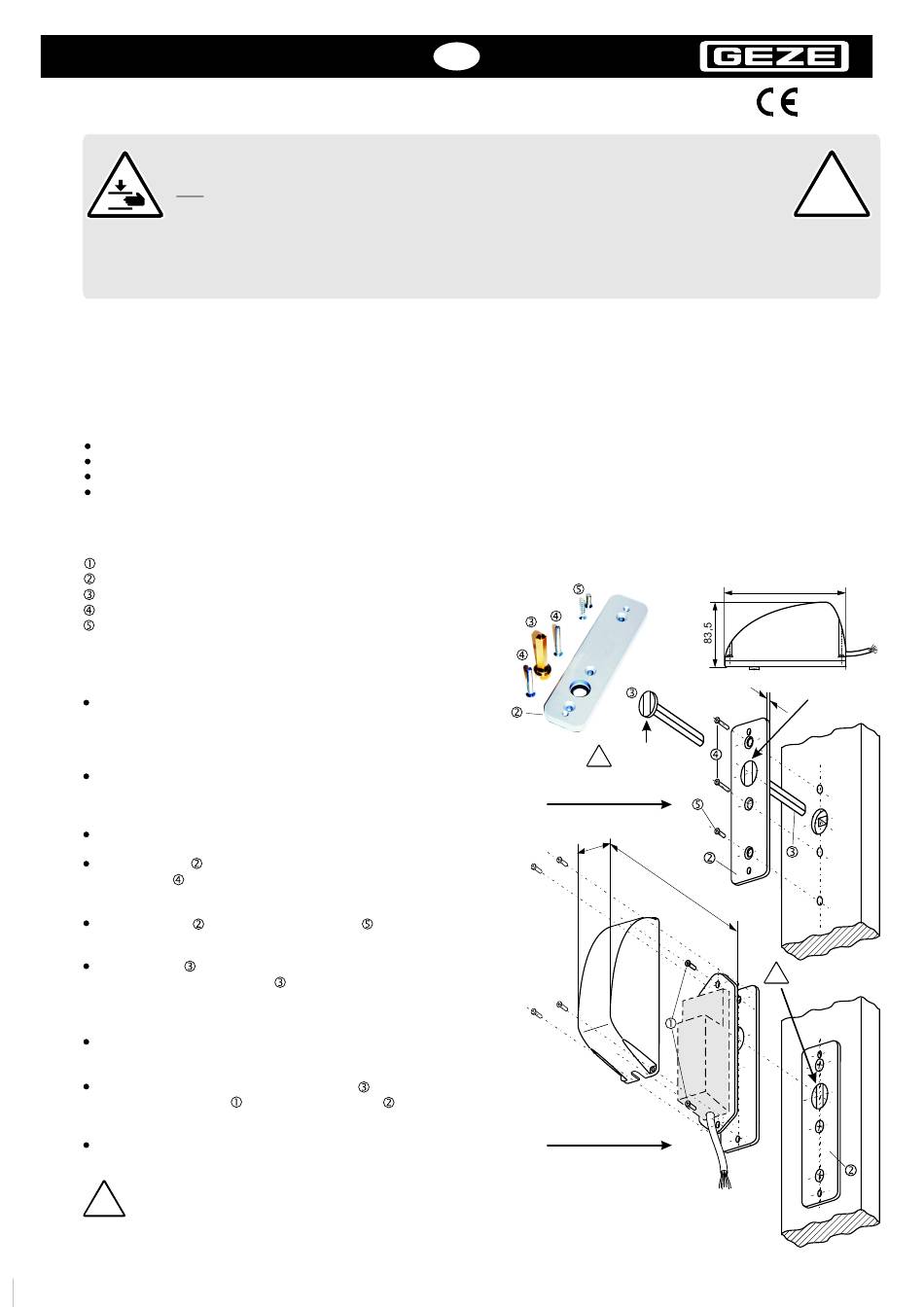

1. Montage:
Den manuellen Verriegelungsmechanismus
auf leichte Gängigkeit prüfen. Der Betrieb des
Olivenantriebs erfordert einen leichtgängigen
Fensterbeschlag.
Das Fenster mit dem Handgriff schließen und
verriegeln. Schließrichtung und Schließwinkel für die
Einstellung des Olivenantriebs merken / notieren.
Handgriff abschrauben.
Montageplatte mit Gleitlager nach oben mit den
Schrauben am Fenster befestigen. Hierzu die
vorhandenen Löcher des Handgriffs verwenden.
Montageplatte mit einer der Schrauben
befestigen. Hierzu erforderliche Bohrung vornehmen.
Adapterwelle in den Oliven-Vierkant des Fensters stecken.
Falls zu lang, Adapterwelle
terwelle muss bündig mit der Montageplatte sein und darf
keinesfalls überstehen !
Beim Olivenantrieb Gehäusekappe mit Torx-
Schraubendreher TX 10 abschrauben.
Olivenantrieb in die Nut der Adapterwelle
den zwei Schrauben
Dabei auf richtige Nut-Position achten
Öffnungsantrieb nach Montageanleitung montieren und
einstellen.
Um Beschädigungen zu vermeiden, vor Endmontage
!
alle Funktionen mit ausgehängten Öffnungsantrieb(en)
überprüfen (
vgl. S.4)
Bei Kippflügel den Flügel gegen Absturz sichern !
Phone: ++49 (0)7152- 203-0
Fax: ++49 (0)7152- 203-310
www.geze.com
mit Gleitlager
zusätzlich
kürzen. Der Bolzen der Adap-
stecken und mit
an der Montageplatte befestigen.
.
(vgl. Abb.)
D
Technische Daten:
Versorgungsspannung:
Max. Restwelligkeit:
Stromaufnahme in Ruhe:
Maximales Drehmoment:
Anschlusskabel: 4 x 0,75 mm², ca. 2,5 m lang
Umgebungstemperaturbereich: - 5°C....75 °C
Nut-Position
!
beachten !
Befestigung
A
Montageplatte
4 0
Befestigung
B
Olivenantrieb
1
!
19 - 32 V DC
2 Vss
< 28 mA
bei 10 Nm: max. 1,1 A
10 Nm
156
Stellung
1 0
verriegelt !
8 3
, 5
Adapterbolzen darf
!
nicht über Montage-
platte stehen !
