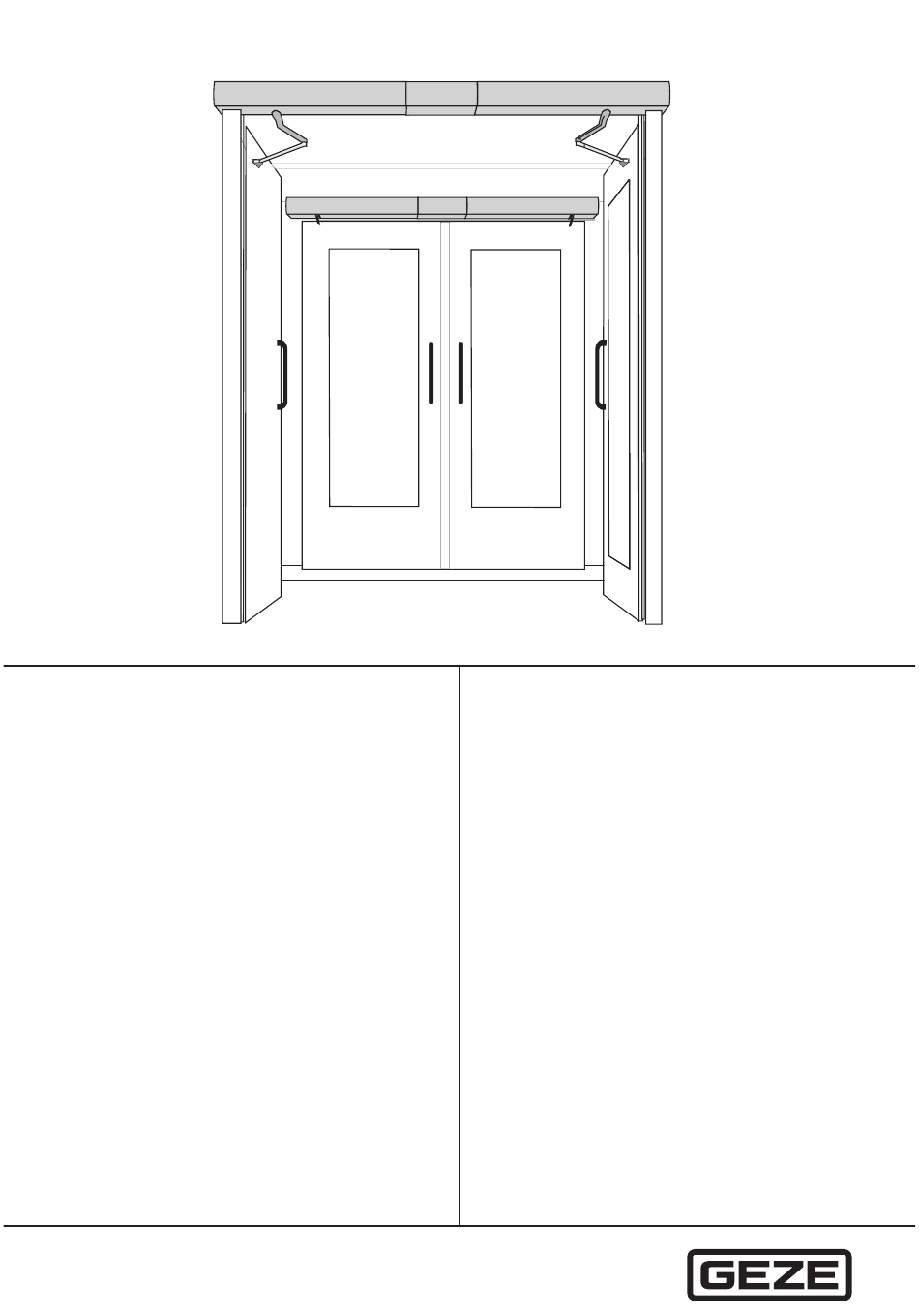

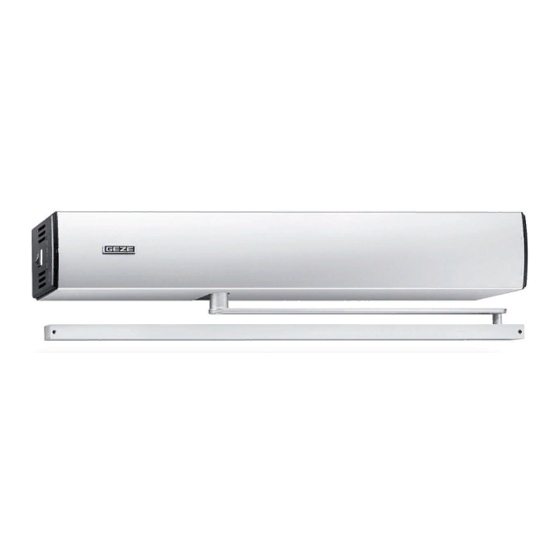

- Seite 1 DE Benutzerhandbuch TSA 160 NT F TSA 160 NT Z TSA 160 NT Invers TSA 160 NT Z-Invers TSA 160 NT-IS TSA 160 NT F-IS TSA 160 NT Z-IS TSA 160 NT-IS / TS TSA 160 NT Z-IS / -TS 135253-04...
- Seite 2 TSA 160 NT Inhaltsverzeichnis Einführung .................................3 Symbole und Darstellungsmittel ................................3 Produkthaftung.........................................3 Sonderfälle ..........................................3 Weiterführende Informationen ...................................3 Begriffe ..........................................4 Grundlegende Sicherheitshinweise ........................6 Für den Benutzer ......................................6 Für den Servicetechniker ....................................6 Bestimmungsgemäße Verwendung .................................6 Beschreibung ................................7 Montagearten und Ausführungen ................................7 Aufbau ..........................................7 Übersicht der Betriebsarten ..................................8...
- Seite 3 Beispiele: à Sonderverdrahtung à speziellen Funktionseinstellungen (Parametern) à Sondersoftware Weitere Informationen erhalten Sie vom verantwortlichen Servicetechniker. Weiterführende Informationen Informationen für die Inbetriebnahme und den Service finden Sie in folgenden Dokumenten: à Anschlussplan TSA 160 NT à Montageanleitung TSA 160 NT...
- Seite 4 Standflügels abgelaufen ist. Erst danach beginnt der Gangflügel zu schließen. Integrierte Schließfolgeregelung (-IS): Bei Stromausfall wird bei zweiflügeligen Türsystemen mit TSA 160 NT-F-IS die Schließfolge mechanisch geregelt. Die Türflügel werden über die Energiespeicher der Antriebe ge- schlossen, wobei der Gangflügel durch die integrierte mechanische Schließfolgeregelung bei ca.
- Seite 5 TSA 160 NT Einführung Begriff Erklärung Elektrischer Türöffner Arbeitsstrom-Türöffner Ausführung als Wechselstrom-, oder Gleichstrom-Türöffner. Bei Ansteuerung des Türan- triebs wird der Türöffner durch die Steuerung des Türantriebs eingeschaltet, sofern sich die Tür dabei in der Schließlage befindet. Der Türöffner bleibt eingeschaltet bis die Tür die Schließlage verlassen hat.
- Seite 6 Für den Servicetechniker à Bei Kombination mit Fremdfabrikaten übernimmt GEZE keine Gewährleistung. à Fremdfabrikate nur mit Zustimmung von GEZE mit Originalteilen kombinieren. Auch für Reparatur- und War- tungsarbeiten dürfen nur GEZE-Originalteile verwendet werden. à Netzanschluss und Schutzleiterprüfung müssen entsprechend DIN VDE 0100-610 durchgeführt werden.
- Seite 7 à Der Türantrieb kann in Kopfmontage am Türsturz auf der Band- oder Bandgegenseite angebracht sein. à Den Türantrieb gibt es in 1-flügeliger und in 2-flügeliger Ausführung. à Das System TSA 160 NT F-IS und TSA 160 NT IS/TS kann nur in Kopfmontage angebracht werden. Aufbau Das abgebildete Türsystem ist nur eine Prinzipdarstellung.
- Seite 8 Folgende Betriebsarten können mit dem internen Programmschalter eingestellt werden: à Stellung II Automatik à Stellung 0 Nacht/Aus à Stellung I Daueroffen. Beim Betrieb der GEZE Türantriebe können Sonderfälle auftreten (z. B. Sonderschaltungen), die vom hier beschriebenen Verhalten abweichen. Fragen Sie in diesem Fall den verantwortlichen Servicetechniker.
- Seite 9 TSA 160 NT Beschreibung 3.4.2 Tastenprogrammschalter TPS (Option) à Zusätzlich zum internen Programmschalter (19) anschließbar. à Die Einstellung der Betriebsart mit dem Tastenprogrammschalter ist nur möglich, wenn der interne Pro- grammschalter auf Stellung 0 steht. Am Tastenprogrammschalter wird der Betriebszustand der Anlage gewählt und das entsprechende Programm angezeigt.
- Seite 10 Beschreibung TSA 160 NT 3.4.4 Displayprogrammschalter (Option) à Zusätzlich zum internen Programmschalter (19) anschließbar. Wenn im Display rechts unten ein Punkt angezeigt wird, ist eine Wartung fällig. Wenn in der Mitte des Displays ein Punkt angezeigt wird, ist die Tür nach dem Einschalten der Netzspannung noch nicht vollständig initialisiert.
- Seite 11 TSA 160 NT Bedienung Welcher Schalter/Taster? Was bewirkt der Schalter/Taster? Tastfunktion Mit der Tastfunktion lässt sich die automatisierte Tür ansteuern. Normale Tastfunktion: à Tastkontakt öffnet die Tür und die Tür bleibt in der Offenlage. à Tastkontakt schließt die Tür. Tastfunktion mit Offenhaltezeit: à...
- Seite 12 Bedienung TSA 160 NT 4. 1 .2 Betriebsart am Tastenprogrammschalter wählen Mit den Tasten gewünschte Betriebsart wählen. Die LED der aktuellen Betriebsart leuchtet. Betriebsart mit zusätzlichen Schlüsseltaster wählen Schlüsseltaster kurz betätigen. Der Tastenprogrammschalter ist freigegeben, die gewünschte Be- triebsart kann gewählt werden.
- Seite 13 Betriebsart „Ladenschluss“ Betriebsart „Automatik“ wählen Tür mechanisch verriegelt Tür entriegeln Türöffner gibt nicht frei Servicetechniker verständigen Brandalarm aktiv (nur TSA 160 NT F) Reset-Taster betätigen Antrieb defekt Servicetechniker verständigen Tür schließt nicht Sicherheitssensor Schließen (SIS) ver- Sicherheitssensor Schließen (SIS) reinigen schmutzt Sicherheitssensor Schließen (SIS) ver-...
- Seite 14 Wenn im Display rechts unten ein Punkt angezeigt wird, ist eine Wartung fällig. Servicetechniker verständigen. Die Wartungsanzeige leuchtet nach der angegebenen Kalenderzeit oder Anzahl der Öffnungszyklen auf, je nach- dem was zuerst eintritt. GEZE bietet Wartungsverträge mit folgenden Leistungen an: à Befestigungselemente auf Festsitz prüfen à Sonstige Justierarbeiten durchführen à Funktionskontrolle durchführen à...
- Seite 15 Inbetriebnahme und mindestens einmal jährlich von einem Sachkundigen auf ihren sicheren Zustand geprüft werden. GEZE bietet folgende Leistungen an: Inspektion und Funktionskontrolle aller Sicherheits- und Steuerungseinrichtungen gemäß den Anforderungen im Prüfbuch für kraftbetätigte Fenster, Türen und Tore; Ausgabe für Schiebetüren und Schiebetore ZH 1/580.2.
