Elektrische Installation - Steuerkabel

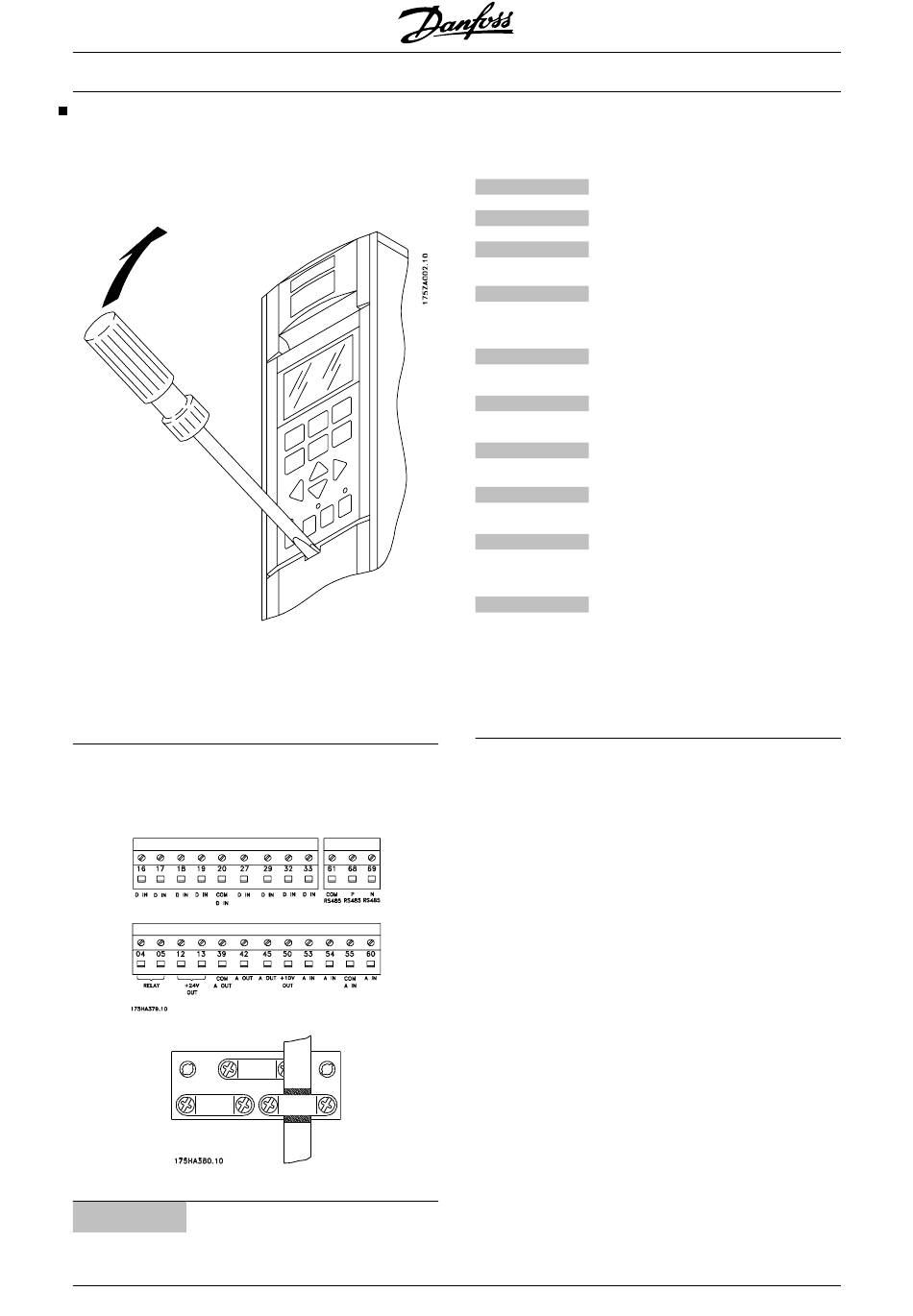

Alle Steuerleitungsklemmen befinden sich unter der
Abdeckplatte des Frequenzumrichters. Die Abdeck-
platte kann mit Hilfe eines Schraubendrehers o.ä. ent-
fernt werden (siehe Abb.).
Nach dem Entfernen der Abdeckplatte kann mit der
eigentlichen EMV-gemäßen elektrischen Installation
begonnen werden. Siehe Zeichnungen im Abschnitt
EMV-gemäße Installation.
Anzugsmoment: 0,5 -0,6 Nm
Schraubengröße: M3
Siehe Abschnitt Erdung abgeschirmter Steuerkabel.
Nr.
Funktion
Spannungsversorgung für Digitaleingänge.
12, 13
Damit die 24-V-Gleichspannung für die Di-
78
®
VLT
5000-Projektierungshandbuch
16-33
20
39
42, 45
50
53, 54
55
60
61
68, 69
®
MG.52.B1.03 - VLT
ist ein eingetragenes Warenzeichen von Danfoss
gitaleingänge verwendbar ist, muß Schal-
ter 4 auf der Steuerkarte geschlossen sein
(EIN).
Digitale Eingänge/Drehgeber-Eingänge
Erde für digitale Eingänge
Erde für analoge/digitale Ausgänge
Analog-/Digitalausgang zur Anzeige von
Frequenz, Sollwert, Strom und Drehmo-
ment
Versorgungsspannung für Potentiometer
und Thermistor 10 V DC
Analoger Sollwerteingang, Spannung 0 - ±
10 V
Erde für analoge Sollwerteingänge
Analoger Sollwerteingang, Strom 0/4-20
mA
Abschluß für serielle Kommunikation. Sie-
he Abschnitt Busanschluß. Dieser Anschluß
wird normalerweise nicht benutzt.
Schnittstelle RS 485, serielle Kommunika-
tion. Wird der Frequenzumrichter an einen
Bus angeschlossen, so müssen am ersten
und letzten Frequenzumrichter die Schalter
2 und 3 (Schalter 1- 4) geschlossen sein.
Bei den übrigen Frequenzumrichtern müs-
sen die Schalter 2 und 3 offen sein. Die
Werkseinstellung ist die geschlossene Po-
sition ("EIN").
