Worterklärung
VLT:
I
VLT,MAX
Der maximale Ausgangsstrom.
I
VLT,N
Der Ausgangsnennstrom, den der Frequenzumrichter
liefern kann.
U
VLT MAX
Die maximale Ausgangsspannung.
Ausgang:
l
M
Der dem Motor zugeführte Strom.
U
M
Die dem Motor zugeführte Spannung.
f
M
Die dem Motor zugeführte Frequenz.
f
JOG
Die dem Motor zugeführte Frequenz, wenn die Fest-
drehzahlfunktion (über die digitalen Klemmen oder die
Tastatur) aktiviert wird.
f
MIN
Die dem Motor zugeführte Minimalfrequenz.
f
MAX
Die dem Motor zugeführte Maximalfrequenz.

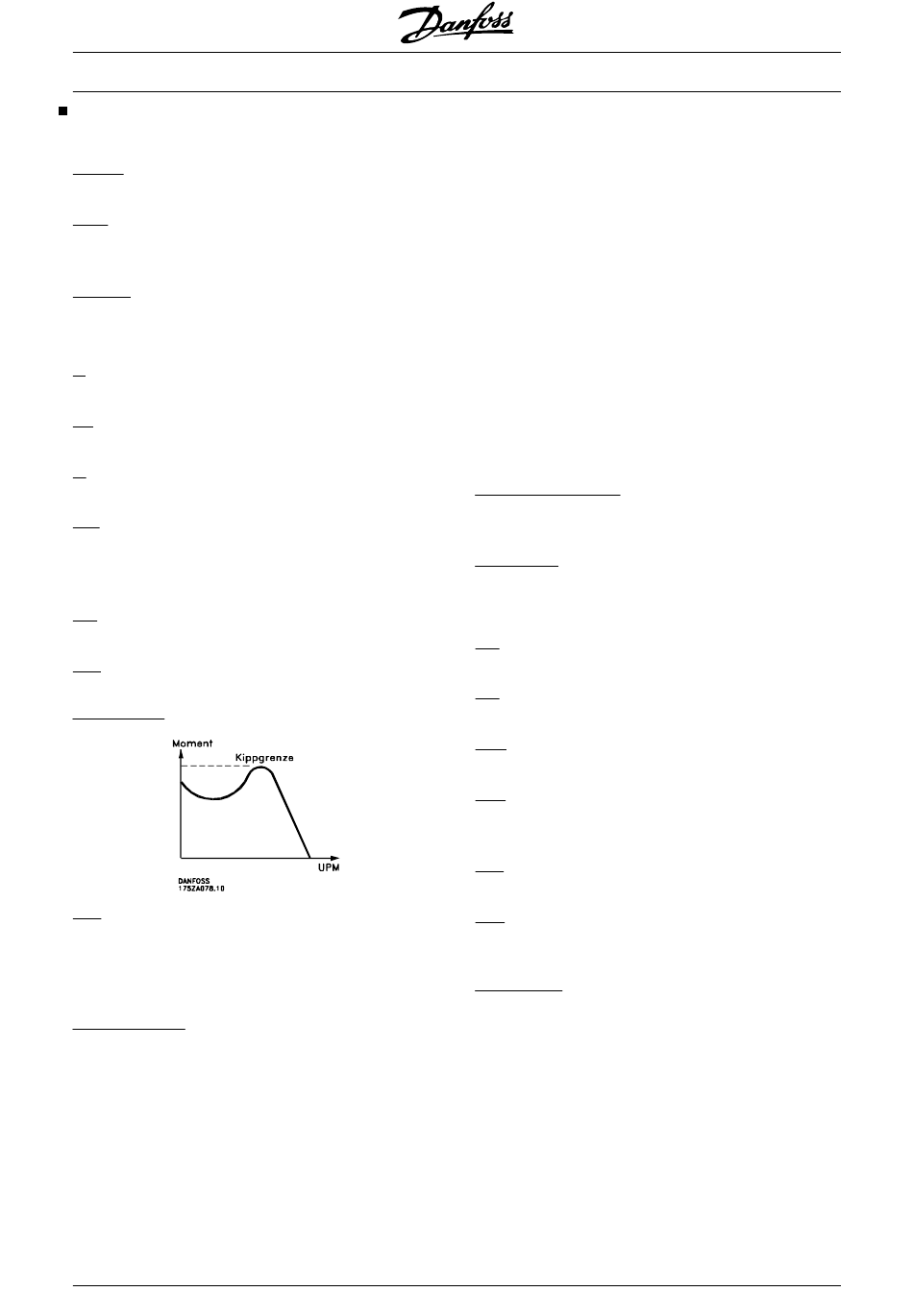

Kippmoment:
η
VLT
Der Wirkungsgrad des VLT Frequenzumrichters ist
definiert als das Verhältnis zwischen Leistungsabgabe
und Leistungsaufnahme.
Eingang:
Betriebsbefehle:
Mit Hilfe des LCP (= Local Control Panel = Bedienfeld)
und der digitalen Eingänge kann der angeschlossene
Motor gestartet und gestoppt werden. Die Funktionen
sind in zwei Gruppen mit folgenden Prioritäten aufge-
teilt:
138
®
VLT
5000-Projektierungshandbuch
Gruppe 1
Gruppe 2
Gruppe 1 wird auch als Einschaltsperrbefehle
bezeichnet.Der Unterschied zwischen Gruppe 1 und
Gruppe 2 besteht darin, daß in Gruppe 1 alle Stopp-
signale aufgehoben sein müssen, damit der Motor
anlaufen kann. Daraufhin kann der Motor durch ein
einzelnes Startsignal der Gruppe 2 gestartet werden.
Ein als Gruppe 1 abgegebener Stoppbefehl ergibt die
Displayanzeige STOP.
Ein als Gruppe 2 abgegebener fehlender Startbefehl
ergibt die Displayanzeige STAND BY.
Einschaltsperrbefehl:
Ein Stoppbefehl, der der Gruppe 1 der Betriebsbefehle
angehört, siehe dieses.
Stoppbefehl
Siehe Betriebsbefehle.
Motor:
I
M,N
Nennstrom des Motors (Typenschildangaben).
f
M,N
Nennfrequenz des Motors (Typenschildangaben).
U
M,N
Nennspannung des Motors (Typenschildangaben).
P
M,N
Nennleistung, die der Motor aufnimmt (Typenschil-
dangaben).
n
M,N
Nenndrehzahl des Motors (Typenschildangaben).
T
M,N
Das Nenndrehmoment (Motor)
Sollwerte:
Festsollwert:
Ein fest definierter Sollwert, der von -100% bis +100%
des Sollwertbereichs eingestellt werden kann. Es gibt
vier Festsollwerte, die über die digitalen Klemmen
wählbar sind.
®
MG.52.B1.03 - VLT
ist ein eingetragenes Warenzeichen von Danfoss
Quittieren, Freilaufstopp, Quittie-
ren und Freilaufstopp, Schnell-
stopp, DC-Bremse, Stopp und
"Stop"-Taste
Start, Pulsstart, Reversierung,
Start Reversierung, Festdrehzahl
und Ausgang speichern
