Danfoss RAVL Installationshandbuch

Installationshandbuch
Voreinstellbare Ventileinsätze für RAVL- und RAV-Ventile
1 Auswahl und Bestellung
Danfoss
Ventilgehäuse*
26
DN 10-15 ( / " - / ")
RAVL
34
( / " - / " - / ")
RAV
* Einsätze für weitere Ventilgehäuse auf Anfrage.

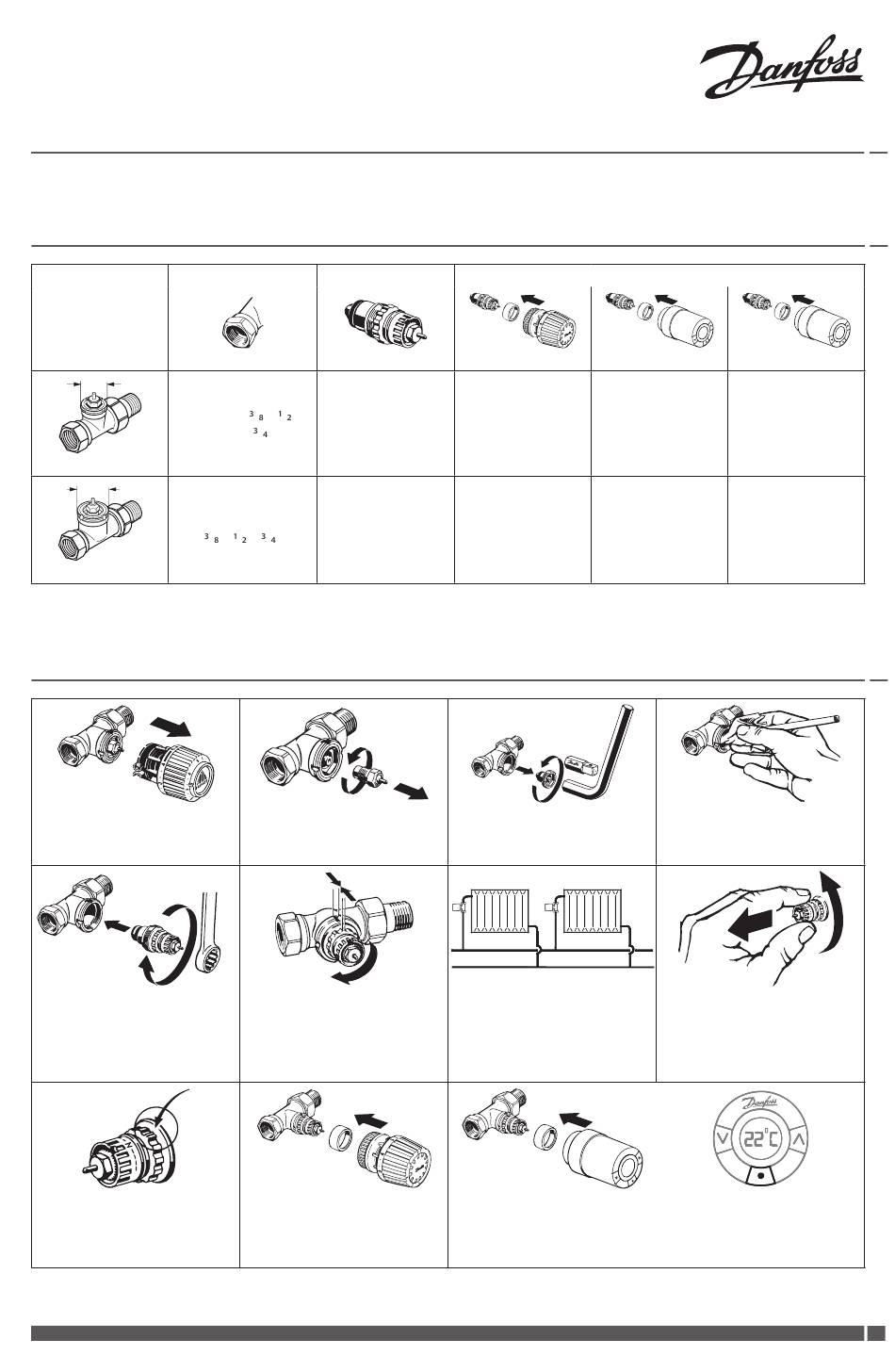

2 Auswechseln des Einsatzes
1. Entfernen Sie den alten
Fühler und entleeren Sie die
Anlage.
30 Nm
5. Schrauben Sie den neuen
Einsatz per Hand ein und
ziehen Sie diesen mit einem
Schraubenschlüssel fest.
9. Einstellmarkierung für die
Durchflusseinstellung.
* Anstelle eines Inbusschlüssels kann auch eine Demontagenuss verwendet werden (siehe Zubehör).
Danfoss Heating Solutions
Ventilgröße Einsatz
013G4011
DN 20 ( / ") 013G4012
DN 10-15-20
013G4013
2. Drehen Sie die Stopfbuchse
heraus.
21
6. Drehen Sie weiter, bis sich der
nächste Nocken gegenüber
einer Aussparung im Ventil-
gehäuse befindet. Damit ist
der Fühler richtig positioniert.
10a. RA 2990: Installieren Sie
zuerst den Dekoring und
danach den neuen Fühler.

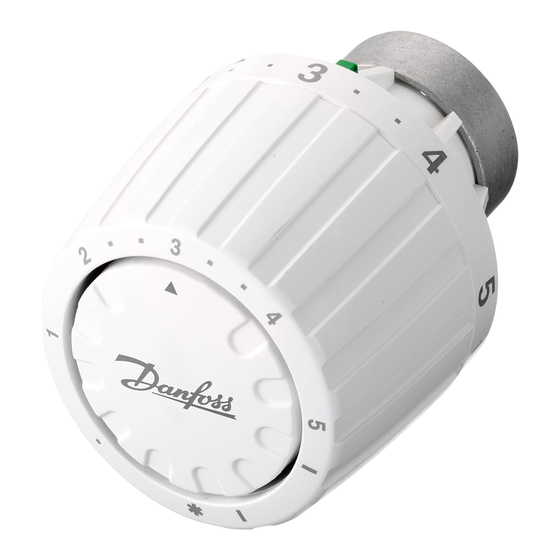

Fühler RA 2990
013G4017
013G4018
013G4019
13 mm (RAVL)
19 mm (RAV)
3. Drehen Sie den alten Einsatz
mit einem Inbusschlüssel*
heraus.
7. Spülen Sie das System und
befüllen Sie dieses erneut.
10b. living®: Installieren Sie zuerst den Dekoring, danach den Ad-
apter mit Inbusschraube und anschließend den Fühler.
Detaillierte Anweisungen finden Sie in den zugehörigen
living eco® bzw. living connect® Instruktionen.
VIGWD103
Kombiset mit
living eco® living connect®
014G0056 014G0007
014G0057 014G0008
014G0058 014G0009
4. Reinigen Sie den Ventilsitz
mit einem Tuch.
8. Stellen Sie den erforderlichen
Voreinstellwert (Wassermen-
ge) ein (Standard N = max.
Durchfluss).
03/2012
