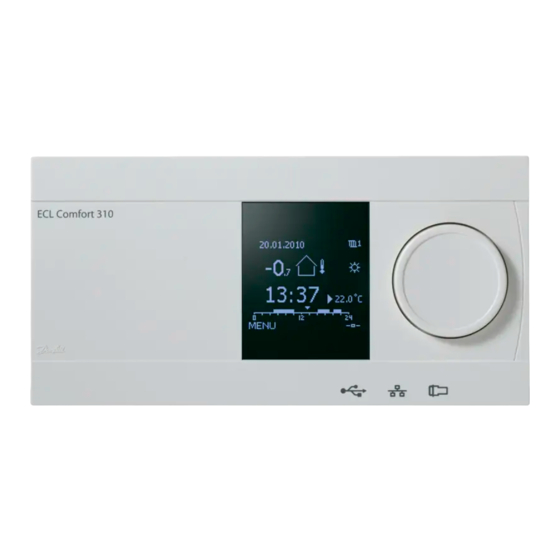

Danfoss ECL Comfort 310 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Danfoss Anleitungen
  4. Regelungstechnik
  5. ECL Comfort 310
  6. Betriebsanleitung

Danfoss ECL Comfort 310 Betriebsanleitung

Vorschau ausblenden Andere Handbücher für ECL Comfort 310:
Inhaltsverzeichnis

Werbung

Quicklinks

Betriebsanleitung
ECL Comfort 310, Applikation P318

1.0 Inhaltsverzeichnis

1.0 Inhaltsverzeichnis .............................................. 1
1.1
2.0 Installation ........................................................ 6
2.1
Vor der Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
2.2
Auswahl des Anlagentyps. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
2.3
Montage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
2.4
Anordnen der Temperaturfühler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
2.5
Elektrischer Anschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
2.6
Einsetzen des Applikationsschlüssels . . . . . . . . . . . . . . . . . . . . . . . . . . 44
2.7
Checkliste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
2.8
Navigation, ECL-Applikationsschlüssel, A318 . . . . . . . . . . . . . . . . . 52
3.0 Alltagsbetrieb.................................................. 68
3.1
Bedienung und Navigation durch die Menüs. . . . . . . . . . . . . . . . . 68
3.2
Erläuterungen zum Reglerdisplay . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69
3.3
3.4
3.5
Übersicht über mögliche Einflussfaktoren . . . . . . . . . . . . . . . . . . . . 72
3.6
Handbetrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73
3.7
Wochenprogramm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74
5.0 Einstellungen .................................................. 77
5.1
Einführung in die Einstellungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77
5.2
Speichertemperatur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78
5.3
Wahl Funktion X3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82
5.4
Vorlauftemperatur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83
5.5
Begrenzung der Rücklauftemperatur . . . . . . . . . . . . . . . . . . . . . . . . . . 86
5.6
Regelparameter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90
5.7
Durchflusszähler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99
5.8
Applikation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101
5.9
LEGIO Desinfektion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103
© Danfoss | 2018.09
6.0 Ereignis ......................................................... 105
6.1
Einführung zu den Ereignissen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 105
6.2
T-Heizmittel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106
6.3
WW-Temperatur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 108
6.4
Speichertemperatur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 110
6.5
T Versorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112
6.6
LEGIO Desinfektion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 113
6.7
T Sensor Defekt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 114
6.8
Ereignisübersicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 115
7.0 Allgemeine Reglereinstellungen ..................... 116
7.1
7.2
Uhrzeit & Datum . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 117
7.3
Übersicht Eingänge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 118
7.4
Speicher . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 119
7.5
Ausgang schreiben . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120
7.6
Hauptfunktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 121
7.7
System . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123
8.0 Weitere Informationen ................................... 131
8.1
ECA 30/31 Setupvorgang. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 131
8.2
Übersteuerungsfunktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 139
8.3
Mehrere Regler im selben System . . . . . . . . . . . . . . . . . . . . . . . . . . . . 144
8.4
Häufig gestellte Fragen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 147
8.5
Begriffsbestimmungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 149
8.6
Typ (ID 6001), Übersicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 153
8.7
Firmware . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 154
8.8
Übersicht Parameter-ID. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 155
VI.JM.Q5.03 | 1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Danfoss ECL Comfort 310

Inhaltszusammenfassung für Danfoss ECL Comfort 310

  • Seite 1: Inhaltsverzeichnis

    Betriebsanleitung ECL Comfort 310, Applikation P318 1.0 Inhaltsverzeichnis 1.0 Inhaltsverzeichnis ..........1 6.0 Ereignis ............105 Wichtige Sicherheitshinweise und Produktinformatio- Einführung zu den Ereignissen ....... . 105 nen .

  • Seite 2: Wichtige Sicherheitshinweise Und Produktinformationen

    Umwälzpumpen. Das ECA 35 kann auch ein PMW*-Signal für die Drehzahlregelung der genannten Pumpen liefern. Eine Pumpe kann als Zirkulator aufgefasst werden. Der ECL Comfort 310 arbeitet entweder mit einem ECA 32 oder einem ECA 35. Das entsprechende interne E/A-Modul befindet sich im Sockel des ECL Comfort 310.
  • Seite 3 • ECA 32 (Bestell-Nr. 087H3202) • ECA 35 (Bestell-Nr. 087H3205) Sockel für den ECL Comfort 310, 230 und 24 V: Bestell-Nr. 087H3230 Zusätzliche Unterlagen zum ECL Comfort 210 und 310, zu den Modulen und zum Zubehör finden Sie auf http://heating.danfoss.com/.
  • Seite 4 Betriebsanleitung ECL Comfort 310, Applikation P318 Information, die Sie besonders beachten sollten, sind mit diesem Symbol gekennzeichnet. Automatische Aktualisierung der Reglersoftware (Firmware): Die Software des Reglers wird beim Einstecken des Applikationsschlüssels automatisch aktualisiert (ab Reglerversion 1.11 (ECL 210/310) und 1.58 (ECL 296)). Die nachstehende Animation wird...
  • Seite 5 Betriebsanleitung ECL Comfort 310, Applikation P318 Jeder ausgewählte Parameter besitzt eine eindeutige Identifikationsnummer (ID-Nr.). Beispiel: Erste Ziffer Zweite Ziffer Die letzten drei Ziffern 11174 Heizkreis 1 Parameter- nummer 12174 Parameter- Heizkreis 2 nummer Wird eine ID-Bezeichnung mehr als einmal erwähnt, bedeutet das, dass es besondere Einstellungen für eine oder mehrere...

  • Seite 6: Installation

    Betriebsanleitung ECL Comfort 310, Applikation P318 2.0 Installation 2.1 Vor der Installation Der ECL-Applikationsschlüssel P318 umfasst vier Untertypen: P318.1, Bsp. a, Applikation mit Motorregelventil und interner P318.1, P318.2, P318.10 und P318.11. TWW-Zirkulation: Die Grundlagen für Applikation P318.1: Temperaturregelung des Speicherladesystems Die gewünschte TWW-Temperatur an S6 (Einstellung in...
  • Seite 7 Betriebsanleitung ECL Comfort 310, Applikation P318 Die ON/OFF-Regelung der TWW-Zirkulation kann mithilfe eines Wochenprogramms erfolgen. Das Motorregelventil M1 wird schrittweise geöffnet, wenn die Ladetemperatur unter die gewünschte Ladetemperatur sinkt (und umgekehrt). Alternativ wird die Drehzahl der Regelpumpe P1/V1 erhöht, wenn die Ladetemperatur unter die gewünschte Ladetemperatur sinkt...
  • Seite 8 Betriebsanleitung ECL Comfort 310, Applikation P318 P318.1, Bsp. b, Applikation mit Motorregelventil und externer TWW-Zirkulation: Die Abbildung zeigt ein grundlegendes und vereinfachtes Beispiel, in dem nicht alle für ein System erforderlichen Bauteile dargestellt sind. Alle genannten Bauteile sind an den Regler ECL Comfort angeschlossen.
  • Seite 9 Betriebsanleitung ECL Comfort 310, Applikation P318 P318.1, Bsp. c, Applikation mit Regelpumpe und interner TWW-Zirkulation: Die Abbildung zeigt ein grundlegendes und vereinfachtes Beispiel, in dem nicht alle für ein System erforderlichen Bauteile dargestellt sind. Alle genannten Bauteile sind an den Regler ECL Comfort angeschlossen.
  • Seite 10 Betriebsanleitung ECL Comfort 310, Applikation P318 P318.1, Bsp. d, Applikation mit Regelpumpe und externer TWW-Zirkulation: Die Abbildung zeigt ein grundlegendes und vereinfachtes Beispiel, in dem nicht alle für ein System erforderlichen Bauteile dargestellt sind. Alle genannten Bauteile sind an den Regler ECL Comfort angeschlossen.
  • Seite 11 Betriebsanleitung ECL Comfort 310, Applikation P318 P318.1, Bsp. e: Applikation mit Motorregelventil und Regelpumpe, sowie interne TWW-Zirkulation: Die Abbildung zeigt ein grundlegendes und vereinfachtes Beispiel, in dem nicht alle für ein System erforderlichen Bauteile dargestellt sind. Alle genannten Bauteile sind an den Regler ECL Comfort angeschlossen.
  • Seite 12 Betriebsanleitung ECL Comfort 310, Applikation P318 P318.1, Bsp. f: Applikation mit Motorregelventil und Regelpumpe, sowie externe TWW-Zirkulation: Die Abbildung zeigt ein grundlegendes und vereinfachtes Beispiel, in dem nicht alle für ein System erforderlichen Bauteile dargestellt sind. Alle genannten Bauteile sind an den Regler ECL Comfort angeschlossen.
  • Seite 13 Betriebsanleitung ECL Comfort 310, Applikation P318 Empfehlungen in Bezug auf Einstellungen: Int./Ext. TWW-Zirk. Drehzahl, P1/V1 Stellantriebslaufzeit „Regelung T-Zirk“ (11054) „V Ausgang Max.“/„V „M Laufzeit“ (11186) *** Ausgang Min.“ (11165 / 11167) ** P318.1, Bsp. a P318.1, Bsp. b P318.1, Bsp. c P318.1, Bsp.
  • Seite 14 Betriebsanleitung ECL Comfort 310, Applikation P318 Die Grundlagen für Applikation P318.2: P318.2, Bsp. a, Applikation mit Regelventil: Temperaturregelung von Speicherladesystemen inkl. thermischer Desinfektion Wenn die gemessene TWW-Temperatur S4 niedriger ist als die gewünschte TWW-Temperatur (Einstellung in Kreislauf 1, Favoriten-Anzeige 1) wird das Motorregelventil M2 schrittweise für mehr Wasser aus dem Speicher geöffnet.
  • Seite 15 Betriebsanleitung ECL Comfort 310, Applikation P318 Die ON/OFF-Regelung der TWW-Zirkulation kann mithilfe eines Wochenprogramms erfolgen. Das Motorregelventil M1 wird schrittweise geöffnet, wenn die Ladetemperatur unter die gewünschte Ladetemperatur sinkt (und umgekehrt). Alternativ wird die Drehzahl der Regelpumpe P1/V1 erhöht, wenn die Ladetemperatur unter die gewünschte Ladetemperatur sinkt...
  • Seite 16 Betriebsanleitung ECL Comfort 310, Applikation P318 P318.2, Bsp. b, Applikation mit Regelpumpe: Die Abbildung zeigt ein grundlegendes und vereinfachtes Beispiel, in dem nicht alle für ein System erforderlichen Bauteile dargestellt sind. Alle genannten Bauteile sind an den Regler ECL Comfort angeschlossen.
  • Seite 17 Betriebsanleitung ECL Comfort 310, Applikation P318 P318.2, Bsp. c, Applikation mit Motorregelventil und Regelpumpe: Die Abbildung zeigt ein grundlegendes und vereinfachtes Beispiel, in dem nicht alle für ein System erforderlichen Bauteile dargestellt sind. Alle genannten Bauteile sind an den Regler ECL Comfort angeschlossen.
  • Seite 18 Betriebsanleitung ECL Comfort 310, Applikation P318 Empfehlungen in Bezug auf Einstellungen: Drehzahl, P1/V1 Stellantriebslaufzeit Stellantriebslaufzeit „V Ausgang Max.“/„V M2 „M Laufzeit“ M1 „M Laufzeit“ Ausgang Min.“ (14186) ** (11186) *** (11165 / 11167) * P318.2, Bsp. a P318.2, Bsp. b P318.2, Bsp.
  • Seite 19 Betriebsanleitung ECL Comfort 310, Applikation P318 Die Grundlagen für Applikation P318.10: P318.10, Bsp. a, Applikation mit Motorregelventil: Temperaturregelung von Durchfluss-Systemen Die gewünschte TWW-Temperatur an S3 (Einstellung in Kreislauf 1, Favoriten-Anzeige 1) bestimmt die Temperaturregelung. Der TWW-Vorlauftemperaturfühler S3 ist der wichtigste Fühler und muss angeschlossen sein.
  • Seite 20 Betriebsanleitung ECL Comfort 310, Applikation P318 P318.10, Bsp. b, Applikation mit Regelpumpe: Die Abbildung zeigt ein grundlegendes und vereinfachtes Beispiel, in dem nicht alle für ein System erforderlichen Bauteile dargestellt sind. Alle genannten Bauteile sind an den Regler ECL Comfort angeschlossen.
  • Seite 21 Betriebsanleitung ECL Comfort 310, Applikation P318 P318.10, Bsp. c, Applikation mit Motorregelventil und Regelpumpe: Die Abbildung zeigt ein grundlegendes und vereinfachtes Beispiel, in dem nicht alle für ein System erforderlichen Bauteile dargestellt sind. Alle genannten Bauteile sind an den Regler ECL Comfort angeschlossen.
  • Seite 22 Betriebsanleitung ECL Comfort 310, Applikation P318 Empfehlungen in Bezug auf Einstellungen: Drehzahl, P1/V1 Stellantriebslaufzeit „V Ausgang Max.“/„V M1 „M Laufzeit“ Ausgang Min.“ (11186) ** (11165 / 11167) * P318.10, Bsp. a P318.10, Bsp. b P318.10, Bsp. c Max./Min. für gleichen Wert „Anpassungszeit“...
  • Seite 23 Betriebsanleitung ECL Comfort 310, Applikation P318 Die Grundlagen für Applikation P318.11: P318.11, Bsp. a, Applikation mit Pumpensteuerung ON/OFF des Pufferspeichers und Regelpumpe für das Durchfluss-System. Zusätzlich Temperaturregelung von Durchfluss-Systemen mit dazu Regelung der Rücklaufschichtung: Schichtkontrolle und Pufferspeicherbeladung Die gewünschte TWW-Temperatur an S3 (Einstellung in Kreislauf 1, Favoriten-Anzeige 1) bestimmt die Temperaturregelung.
  • Seite 24 Betriebsanleitung ECL Comfort 310, Applikation P318 Das Rücklaufwasser vom TWW-Wärmeübertrager zum Puffer kann P318.11, Bsp. b, Applikation mit Motorsteuerung ON/OFF des über das Umschaltventil X3 gelenkt werden, basierend auf dem Pufferspeichers und Regelpumpe für das Durchfluss-System. Zusätzlich Temperaturverhältnis zwischen S5 und S8.
  • Seite 25 Betriebsanleitung ECL Comfort 310, Applikation P318 P318.11, Bsp. c, Applikation mit Pumpensteuerung ON/OFF des Pufferspeichers und Regelpumpe sowie Regelventil für das Durchfluss-System. Zusätzlich dazu Regelung der Rücklaufschichtung. Die Abbildung zeigt ein grundlegendes und vereinfachtes Beispiel, in dem nicht alle für ein System erforderlichen Bauteile dargestellt sind.
  • Seite 26 Betriebsanleitung ECL Comfort 310, Applikation P318 P318.11, Bsp. d, Applikation mit Motorsteuerung ON/OFF des Pufferspeichers und Regelpumpe sowie Regelventil für das Durchfluss-System. Zusätzlich dazu Regelung der Rücklaufschichtung. Die Abbildung zeigt ein grundlegendes und vereinfachtes Beispiel, in dem nicht alle für ein System erforderlichen Bauteile dargestellt sind.
  • Seite 27 Betriebsanleitung ECL Comfort 310, Applikation P318 Empfehlungen in Bezug auf Einstellungen: Drehzahl, P1/V1 Stellantriebslaufzeit „V Ausgang Max.“/„V M1 „M Laufzeit“ Ausgang Min.“ (11186) ** (11165 / 11167) * P318.11, Bsp. a P318.11, Bsp. b P318.11, Bsp. c Max./Min. für gleichen Wert „Anpassungszeit“...
  • Seite 28 Menü im ECL Portal oder über den Modbus-Anschluss (BMS/SCADA). Inbetriebnahme Wenn die Applikation P318 hochgeladen wurde, startet der Regler ECL Comfort 310 im Handbetrieb. In diesem Betrieb kann überprüft werden, ob die eingangsbezogenen Komponenten, wie Temperatur- und Druckfühler oder Durchflusszähler richtig angeschlossen sind.

  • Seite 29: Auswahl Des Anlagentyps

    Betriebsanleitung ECL Comfort 310, Applikation P318 2.2 Auswahl des Anlagentyps Skizzieren Sie Ihre Applikation Die Regler ECL Comfort wurden für Heiz-, Trinkwarmwasser- (TWW) und Kühlsysteme unterschiedlicher Art und Größe entwickelt. Sollte sich Ihr System von den dargestellten Abbildungen unterscheiden, wird empfohlen, eine Skizze von Ihrem System anzufertigen.

  • Seite 30: Montage

    Beim ECL Comfort 296 ist folgende Montageart möglich: • Montage in einer Schalttafel Der ECL Comfort 210 kann im Sockel eines ECL Comfort 310 montiert werden. Dadurch ist eine spätere Aufrüstung möglich. Schrauben, PG-Kabelverschraubungen und Dübel sind nicht im Lieferumfang enthalten.

  • Seite 31: Wandmontage

    Betriebsanleitung ECL Comfort 310, Applikation P318 Das Verriegeln und Entriegeln lässt sich am einfachsten unter Zuhilfenahme eines Schraubendrehers als Hebel durchführen. Wandmontage Befestigen Sie den Sockel an einer Wand mit glatter Oberfläche. Stellen Sie die elektrischen Verbindungen her und setzen Sie den Regler in den Sockel ein.

  • Seite 32: Montieren Der Fernbedienungseinheit Eca

    Betriebsanleitung ECL Comfort 310, Applikation P318 Ehe Sie den Regler vom Sockel entfernen, vergewissern Sie sich, dass die Stromversorgung abgeschaltet ist. 2.3.2 Montieren der Fernbedienungseinheit ECA 30/31 Wählen Sie eine der folgenden Montageformen: • Wandmontage (ECA 30 und ECA 31) •...
  • Seite 33 2.3.3 Montage des internen E/A-Moduls ECA 32 oder ECA 35 Das Modul ECA 32 (Bestell-Nr. 087H3202) bzw. ECA 35 (Bestell-Nr. 087H3205) kann in den Sockel des ECL Comfort 310/310B eingesetzt werden und so zusätzliche Ein- und Ausgangssignale für relevante Applikationen liefern.

  • Seite 34: Anordnen Der Temperaturfühler

    Betriebsanleitung ECL Comfort 310, Applikation P318 2.4 Anordnen der Temperaturfühler 2.4.1 Anordnen der Temperaturfühler Um eine ordnungsgemäße Regelfunktion zu gewährleisten, müssen die Temperaturfühler an der richtigen Stelle im System angebracht werden. Die nachfolgend beschriebenen Temperaturfühler sind für die Produktreihen ECL Comfort 210, 296 und 310 bestimmt. Es werden jedoch nicht alle Temperaturfühler für Ihr System benötigt!
  • Seite 35 Betriebsanleitung ECL Comfort 310, Applikation P318 Zusammenhang zwischen der Temperatur und dem ohmschen Temperaturfühler Pt1000 (nach IEC 751 - Klasse B, 1000 Ω / 0 °C) Widerstand VI.JM.Q5.03 © Danfoss | 2018.09 | 35...

  • Seite 36: Elektrischer Anschluss

    Betriebsanleitung ECL Comfort 310, Applikation P318 2.5 Elektrischer Anschluss 2.5.1 Elektrische Anschlüsse – 230 VAC Sicherheitshinweis Montage, Inbetriebnahme und Wartungsarbeiten dürfen nur von sachkundigen und autorisierten Personen durchgeführt werden. Lokale Vorschriften müssen befolgt werden. Dies umfasst auch die Kabeldurchmesser und Isolierungstypen (verstärkt).
  • Seite 37 Betriebsanleitung ECL Comfort 310, Applikation P318 Elektrische Anschlüsse, ECA 32/35 Anschlüsse, allgemein Für applikationsspezifische Anschlüsse siehe auch die Montageanleitung (liegt dem Applikationsschlüssel bei). Maximale Belastbarkeit: Klemmen ECA 32 ECA 35 PWM-Ausgang 1 (52) 5 kΩ * PWM-Ausgang 2 (53) 5 kΩ * PWM-Ausgang 3 (54) 5 kΩ...

  • Seite 38: Elektrischer Anschluss, Temperaturfühler Pt 1000 Und Andere Signale

    Betriebsanleitung ECL Comfort 310, Applikation P318 2.5.2 Elektrischer Anschluss, Temperaturfühler Pt 1000 und andere Signale Für Fühler- und Eingangsanschlüsse siehe Montageanleitung (liegt dem Applikationsschlüssel bei). In den Applikationsdiagrammen sind die Temperaturfühler, die zwingend erforderlich sind, unterstrichen: Beispiel S3. P318 Fühler...
  • Seite 39 Betriebsanleitung ECL Comfort 310, Applikation P318 Leiterquerschnitt für Fühleranschlüsse: Min. 0,4 mm² Gesamtkabellänge: Max. 200 m (Summe aller Fühlerleitungen einschl. des internen Kommunikationsbus ECL 485) Kabellängen über 200 m können zu Störungen bei der Signalübertragung führen (EMV). VI.JM.Q5.03 © Danfoss | 2018.09 | 39...

  • Seite 40: Elektrischer Anschluss Der Eca

    Wenn die aktuelle Applikation zwei Heizkreise enthält, kann an jeden Heizkreis eine ECA 30/31 angeschlossen werden. Die elektrischen Anschlüsse sind parallel geschaltet. An einen Regler ECL Comfort 310 oder an ein System bestehend aus Führungsregler und Folgeregler ECL Comfort 210/296/310 können maximal zwei ECA 30/31 angeschlossen werden.
  • Seite 41 Betriebsanleitung ECL Comfort 310, Applikation P318 Manche Applikationen enthalten keine Funktionen, die sich auf die aktuelle Raumtemperatur beziehen. Eine angeschlossene ECA 30 / 31 funktioniert dann ausschließlich als Fernbedienung. Gesamtkabellänge: max. 200 m (Summe aller Fühlerleitungen inkl. dem internen Kommunikationsbus ECL 485).

  • Seite 42: Elektrischer Anschluss An Ein Bussystem

    Betriebsanleitung ECL Comfort 310, Applikation P318 2.5.4 Elektrischer Anschluss an ein Bussystem Der Regler kann in einem Bussystem als Hauptregler (Master) oder als Folgeregler (Slave) verwendet werden. Die Anbindung erfolgt über den internen ECL 485 Kommunikationsbus (2 verdrillte Leiterpaare). Der ECL 485 Kommunikationsbus ist nicht kompatibel mit dem ECL-Bus im ECL Comfort 100, 110, 200, 300, 301.

  • Seite 43: Elektrische Anschlüsse, Kommunikation

    Betriebsanleitung ECL Comfort 310, Applikation P318 2.5.5 Elektrische Anschlüsse, Kommunikation Elektrische Anschlüsse, ModBus ECL Comfort 210: Nicht galvanisch getrennte ModBus-Anschlüsse ECL Comfort 296: Galvanisch getrennte ModBus-Anschlüsse ECL Comfort 310: Galvanisch getrennte ModBus-Anschlüsse Elektrische Anschlüsse, M-Bus ECL Comfort 210: Nicht integriert...

  • Seite 44: Einsetzen Des Applikationsschlüssels

    Betriebsanleitung ECL Comfort 310, Applikation P318 2.6 Einsetzen des Applikationsschlüssels 2.6.1 Einsetzen des Applikationsschlüssels Der ECL-Applikationsschlüssel enthält ECL Comfort 210/310 • die Applikation und ihre Untertypen, • die zurzeit verfügbaren Sprachen, • Werkeinstellungen: z. B. Wochenprogramme, gewünschte Temperaturen, Begrenzungswerte usw. Die Werkeinstellungen können immer wiederhergestellt werden.
  • Seite 45 Betriebsanleitung ECL Comfort 310, Applikation P318 Automatische Aktualisierung der Reglersoftware (Firmware): Die Software des Reglers wird beim Einstecken des Applikationsschlüssels automatisch aktualisiert (ab Reglerversion 1.11 (ECL 210/310) und 1.58 (ECL 296)). Die nachstehende Animation wird eingeblendet, wenn die Software aktualisiert wird: Fortschrittsbalken Während der Aktualisierung:...
  • Seite 46 Betriebsanleitung ECL Comfort 310, Applikation P318 Applikationsschlüssel: Möglichkeit 1 Der Regler ist neu und der ECL-Applikationsschlüssel ist noch nicht eingesetzt. Sie werden über eine Animation aufgefordert, den ECL-Applikationsschlüssel einzusetzen. Setzen Sie den ECL-Applikationsschlüssel ein. Nach dem Einsetzen werden die Bezeichnung und die Version des ECL-Applikationsschlüssels angezeigt (Beispiel: A266 Version 1.03).
  • Seite 47 Betriebsanleitung ECL Comfort 310, Applikation P318 (Beispiel:) Das „i“ in der oberen rechten Ecke zeigt an, dass neben den Werkeinstellungen auch der Untertyp kundenspezifische Einstellungen/Systemeinstellungen aufweist. Applikationsschlüssel: Möglichkeit 2 Auf dem Regler ist bereits eine Applikation aufgespielt. Der ECL Applikationsschlüssel ist eingesetzt. Die Applikation muss jedoch geändert werden.
  • Seite 48 Betriebsanleitung ECL Comfort 310, Applikation P318 Applikationsschlüssel: Möglichkeit 3 Es wird eine Kopie der Reglereinstellungen zum Konfigurieren eines anderen Reglers benötigt. Diese Funktion wird verwendet, • um kundenspezifische Einstellungen und Systemeinstellungen zu sichern (Back-up). • wenn ein anderer Regler ECL Comfort vom selben Typ (210, 296...

  • Seite 49: Ecl Applikationsschlüssel, Kopieren Von Daten

    Betriebsanleitung ECL Comfort 310, Applikation P318 2.6.2 ECL Applikationsschlüssel, Kopieren von Daten Allgemeines Wenn der Regler angeschlossen und in Betrieb ist, können Sie einige oder alle Grundeinstellungen überprüfen und anpassen. Die neuen Einstellungen können auf dem Applikationsschlüssel Die Werkeinstellungen können immer wiederhergestellt werden.
  • Seite 50 Betriebsanleitung ECL Comfort 310, Applikation P318 „Übersicht Appl.“ liefert mithilfe der ECA 30/31 keine Informationen über die Untertypen der Applikationsschlüssel. Schlüssel eingesetzt/nicht eingesetzt, Beschreibung: ECL Comfort 210/310, Reglerversionen unter 1.36: Entfernen Sie den Applikationsschlüssel. Die Einstellungen können 20 Minuten lang verändert werden.

  • Seite 51: Checkliste

    Betriebsanleitung ECL Comfort 310, Applikation P318 2.7 Checkliste Ist der ECL Comfort Regler betriebsbereit? Stellen Sie sicher, dass die richtige Spannungsversorgung an die Klemmen 9 und 10 (230 V oder 24 V) angeschlossen sind. Stellen Sie sicher, dass die richtigen Phasenbedingungen angeschlossen sind.

  • Seite 52: Navigation, Ecl-Applikationsschlüssel, A318

    Betriebsanleitung ECL Comfort 310, Applikation P318 2.8 Navigation, ECL-Applikationsschlüssel, A318 Navigation, P318.1, Kreis 1 und 2 (TWW) Home P318.1 Kreis MENU ID-Nr. Funktion Programm P Zirk. Einstellungen Speichertemperatur Ext. Soll-Temp. 11195 Einschaltdifferenz 11194 Ausschaltdifferenz 11371 Pumpe Start Diff. 11152 Max. T-Heizmittel Rücklauftemp.
  • Seite 53 Betriebsanleitung ECL Comfort 310, Applikation P318 Navigation, P318.1, Kreisläufe 1 und 2 (TWW), Fortsetzung Home P318.1 Kreis ID-Nr. Funktion MENÜ Einstellungen Regelparameter 3 13370 Max. T Rückl. 13055 P-Zirk. P-Zirk. 13184 13185 13187 13165 V Ausgang Max. 13167 V Ausgang Min.
  • Seite 54 Betriebsanleitung ECL Comfort 310, Applikation P318 Navigation, P318.1, Allgemeine Reglereinstellungen Home Allgemeine Reglereinstellungen ID-Nr. Funktion MENÜ Uhrzeit & Datum Auswählbar T-Heizmittel Übersicht Eingänge T Versorgung Primär T Rücklauf Speichertemperatur T-Speicher unten Zirk. T Rücklauf Ext. Soll-Temp. T-Heizmittel & Soll Log heute T-Rückl.
  • Seite 55 Betriebsanleitung ECL Comfort 310, Applikation P318 Navigation, Allgemeine Reglereinstellungen (Fortsetzung) Home Allgemeine Reglereinstellungen MENU ID-Nr. Funktion System ECL Version Bestell Nr. Hardware Software Serien Nr. Herstellungsdatum Erweiterung Ethernet (nur ECL Comfort 310) Adresse Typ Server Konfigurat. (nur ECL Portal ECL Comfort 310)
  • Seite 56 Betriebsanleitung ECL Comfort 310, Applikation P318 Navigation, P318.2, Kreisläufe 1, 2 und 3 (TWW) Home P318.2 Kreis ID-Nr. Funktion MENÜ Programm, Zirk. P Einstellungen Speichertemperatur Ext. Soll-Temp. 11195 Einschaltdifferenz 11194 Ausschaltdifferenz 11371 Pumpe Start Diff. 11152 Max. T-Heizmittel Rücklauftemp. 11030...
  • Seite 57 Betriebsanleitung ECL Comfort 310, Applikation P318 Navigation, P318.2, Kreisläufe 1, 2 und 3 (TWW), Fortsetzung Home P318.2 Kreis ID-Nr. Funktion MENÜ Einstellungen Regelparam. P Zirk. 13370 Max. T Rückl. 13184 Xp 13185 Tn 13187 Nz 13165 V Ausgang Max. 13167 V Ausgang Min.
  • Seite 58 Betriebsanleitung ECL Comfort 310, Applikation P318 Navigation, P318.2, Allgemeine Reglereinstellungen Home Allgemeine Reglereinstellungen ID-Nr. Funktion MENÜ Uhrzeit & Datum Auswählbar WW T Heizmittel Übersicht Eingänge T-Heizmittel T Versorgung Primär T Rücklauf Speichertemperatur T-Speicher unten Zirk. T Rücklauf Ext. Soll-Temp. DHS Heizmittel & Soll...
  • Seite 59 Betriebsanleitung ECL Comfort 310, Applikation P318 Navigation, Allgemeine Reglereinstellungen (Fortsetzung) Home Allgemeine Reglereinstellungen MENU ID-Nr. Funktion System ECL Version Bestell Nr. Hardware Software Serien Nr. Herstellungsdatum Erweiterung Ethernet (nur ECL Comfort 310) Adresse Typ Server Konfigurat. (nur ECL Portal ECL Comfort 310)
  • Seite 60 Betriebsanleitung ECL Comfort 310, Applikation P318 Navigation, P318.10, Kreisläufe 1 und 2 (TWW) Home P318.10 Kreis ID-Nr. Funktion MENÜ Programm, Zirk. P Einstellungen Vorlauftemperatur Ext. Soll-Temp. 11177 Min. Temperatur 11178 Max. Temperatur 11030 Begrenzung Rücklauftemp. 11035 Max. Einfluss 11036 Min. Einfluss...
  • Seite 61 Betriebsanleitung ECL Comfort 310, Applikation P318 Navigation, P318.10, Kreis 1 und 2 (TWW) (Fortsetzung) Home P318.10 Kreis MENU ID-Nr. Funktion Ereignis WW-Temperatur 11147 Obere Differenz 9022 Ereignispriorität 22 11148 Untere Differenz 9021 Ereignispriorität 21 11149 Verzögerung 11150 Niedrigste Temp. T Versorgung...
  • Seite 62 Betriebsanleitung ECL Comfort 310, Applikation P318 Navigation, P318.10, Allgemeine Reglereinstellungen Home Allgemeine Reglereinstellungen ID-Nr. Funktion MENÜ Uhrzeit & Datum Auswählbar WW T Heizmittel Übersicht Eingänge T Versorgung Primär T Rücklauf Zirk. T Rücklauf Ext. Soll-Temp. WW T Heizmittel & Soll Log heute T Rückl.
  • Seite 63 Betriebsanleitung ECL Comfort 310, Applikation P318 Navigation, Allgemeine Reglereinstellungen (Fortsetzung) Home Allgemeine Reglereinstellungen MENU ID-Nr. Funktion System ECL Version Bestell Nr. Hardware Software Serien Nr. Herstellungsdatum Erweiterung Ethernet (nur ECL Comfort 310) Adresse Typ Server Konfigurat. (nur ECL Portal ECL Comfort 310)
  • Seite 64 Betriebsanleitung ECL Comfort 310, Applikation P318 Navigation, P318.11, Kreisläufe 1 und 2 (TWW) Home P318.11 Kreis ID-Nr. Funktion MENÜ Programm, Zirk. P Einstellungen Vorlauftemperatur Ext. Soll-Temp. 11177 Min. Temperatur 11178 Max. Temperatur Speichertemperatur 12195 Einschaltdifferenz 12194 Ausschaltdifferenz Wahl Funktion X3...
  • Seite 65 Betriebsanleitung ECL Comfort 310, Applikation P318 Navigation, P318.11, Kreisläufe 1 und 2 (TWW), Fortsetzung Home P318.11 Kreis ID-Nr. Funktion MENÜ Ereignis WW T Heizmittel 11147 Obere Differenz 9022 Ereignispriorität 22 11148 Untere Differenz 9021 Ereignispriorität 21 11149 Verzögerung 11150 Niedrigste Temp.
  • Seite 66 Betriebsanleitung ECL Comfort 310, Applikation P318 Navigation, P318.11, Allgemeine Reglereinstellungen Home Allgemeine Reglereinstellungen ID-Nr. Funktion MENÜ Uhrzeit & Datum Auswählbar WW T Heizmittel Übersicht Eingänge T Versorgung WW T Rücklauf Speichertemperatur T-Speicher unten Zirk. T Rücklauf Ext. Soll-Temp. WW T Heizmittel & Soll...
  • Seite 67 Betriebsanleitung ECL Comfort 310, Applikation P318 Navigation, Allgemeine Reglereinstellungen (Fortsetzung) Home Allgemeine Reglereinstellungen MENU ID-Nr. Funktion System ECL Version Bestell Nr. Hardware Software Serien Nr. Herstellungsdatum Erweiterung Ethernet (nur ECL Comfort 310) Adresse Typ Server Konfigurat. (nur ECL Portal ECL Comfort 310)

  • Seite 68: Alltagsbetrieb

    Betriebsanleitung ECL Comfort 310, Applikation P318 3.0 Alltagsbetrieb 3.1 Bedienung und Navigation durch die Menüs Sie können durch die Menüs des Reglers navigieren, indem Sie Beispiel für den ECL 210/310 das Einstellrad nach links oder rechts in die gewünschte Position drehen ( Im Einstellrad ist ein Beschleuniger integriert.

  • Seite 69: Erläuterungen Zum Reglerdisplay

    Betriebsanleitung ECL Comfort 310, Applikation P318 3.2 Erläuterungen zum Reglerdisplay Dieser Abschnitt beschreibt die allgemeine Funktionsweise der Produktreihen ECL Comfort 210/296/310. Abgebildet sind typische Anzeigen, die sich nicht auf eine bestimmte Applikation beziehen. Sie können sich von den Anzeigen in Ihrer Applikation unterscheiden.

  • Seite 70: Allgemeiner Überblick: Bedeutung Der Symbole

    Betriebsanleitung ECL Comfort 310, Applikation P318 3.3 Allgemeiner Überblick: Bedeutung der Symbole Symbol Beschreibung Symbol Beschreibung Alarm Außentemperatur Brief Relative Luftfeuchtigkeit im Raum Temperatur Ereignis Raumtemp. Überwachung der Temperaturfühler- verbindung TWW-Temperatur Displaywähler Positionsanzeige Max. und min. Wert Betriebsart Wochenprogr. Trend Außentemperatur...

  • Seite 71: Überwachung Der Temperaturen Und Regelkomponenten

    Betriebsanleitung ECL Comfort 310, Applikation P318 3.4 Überwachung der Temperaturen und Regelkomponenten Dieser Abschnitt beschreibt die allgemeine Funktionsweise der Produktreihen ECL Comfort 210/296/310. Abgebildet sind typische Anzeigen, die sich nicht auf eine bestimmte Applikation beziehen. Sie können sich von den Anzeigen in Ihrer Applikation unterscheiden.

  • Seite 72: Übersicht Über Mögliche Einflussfaktoren

    Betriebsanleitung ECL Comfort 310, Applikation P318 3.5 Übersicht über mögliche Einflussfaktoren Dieser Abschnitt beschreibt die allgemeine Funktionsweise der Produktreihen ECL Comfort 210/296/310. Abgebildet sind typische Anzeigen, die sich nicht auf eine bestimmte Applikation beziehen. Sie können sich von den Anzeigen in Ihrer Applikation unterscheiden.

  • Seite 73: Handbetrieb

    Betriebsanleitung ECL Comfort 310, Applikation P318 3.6 Handbetrieb Sie haben die Möglichkeit, die in der Anlage installierten Komponenten von Hand zu regeln. Sie können den Handbetrieb jedoch nur wählen, wenn in Ihrem Wunschdisplay die Symbole für die Regelkomponenten /Regelventil, Pumpe, usw.) angezeigt werden.

  • Seite 74: Wochenprogramm

    Betriebsanleitung ECL Comfort 310, Applikation P318 3.7 Wochenprogramm 3.7.1 Einstellen des Zeitprogramms für den Automatikbetrieb Dieser Abschnitt beschreibt das allgemeine Wochenprogramm der Produktreihen ECL Comfort 210/296/310. Abgebildet sind typische Anzeigen, die sich nicht auf eine bestimmte Applikation beziehen. Sie können sich von den Anzeigen in Ihrer Applikation unterscheiden.

  • Seite 75: Gesamtüberblick Aller Einstellungen

    Betriebsanleitung ECL Comfort 310, Applikation P318 4.0 Gesamtüberblick aller Einstellungen Es wird empfohlen, jede Änderung der Einstellung in den Leerspalten zu notieren. Einstellung Seite Werkseinstellungen im Kreis Ext. Soll-Temp. – ECL Comfort 310 Ext. Soll-Temp. – ECL Comfort 310 Aktuell Gew.
  • Seite 76 Betriebsanleitung ECL Comfort 310, Applikation P318 Einstellung Seite Werkseinstellungen im Kreis Nz (Neutralzone) 1x187 Min. Stellimpuls (Minimale Aktivierungszeit des 1x189 Getriebemotors) 1x194 Ausschaltdifferenz 1x194 Ausschaltdifferenz Einschaltdifferenz 1x195 Einschaltdifferenz 1x195 1x330 Öffnungsgrad/Startdrehzahl Verzögerung 1x340 KW-Einfluss (Kaltwassereinfluss) 1x354 Max. T Rückl. 1x370 Pumpe Start Diff.

  • Seite 77: Einstellungen

    Betriebsanleitung ECL Comfort 310, Applikation P318 5.0 Einstellungen 5.1 Einführung in die Einstellungen Die Beschreibungen der Einstellungen (Parameterfunktionen) sind gemäß der Verwendung im Menü des Reglers ECL Comfort 210/296/310 in Gruppen aufgeteilt. Beispiele: „Vorlauftemp.“, „Raumtemp.“ usw. Bei jeder Gruppe wird mit einer allgemeinen Erklärung begonnen.

  • Seite 78: Speichertemperatur

    Betriebsanleitung ECL Comfort 310, Applikation P318 5.2 Speichertemperatur Externes Signal für die gewünschte Vorlauftemperatur Beispiel: Verhältnis zwischen Eingangsspannung und angezeigter gewünschter TWW-Temperatur Eine Spannung (0 bis 10 V) kann an die Eingangsklemme S12 angelegt werden, um die gewünschte Vorlauftemperatur zu Gewünschte TWW-Temp.
  • Seite 79 Betriebsanleitung ECL Comfort 310, Applikation P318 MENU > Einstellungen > Speichertemperatur Max. T-Heizmittel (maximale Heiz-/Ladetemperatur) 1x152 HINWEIS: Stellen Sie für das TWW die maximale Heiz-/Ladetemperatur ein. Die gewünschte TWW-Temperatur wird gesenkt, wenn „Max. T-Heizmittel“ niedriger ist als die Summe aus gewünschter TWW-Temperatur und Ladedifferenz.
  • Seite 80 Betriebsanleitung ECL Comfort 310, Applikation P318 Zwei TWW-Speichertemperaturfühler (oberer und unterer) Die obere Speichertemperatur erreicht vor der unteren Speichertemperatur die richtige Gradzahl: Zeit # 1 # = Einschaltdifferenz (ID 1x195) # 2 # = Gewünschte TWW-Temperatur # 3 # =...
  • Seite 81 Betriebsanleitung ECL Comfort 310, Applikation P318 MENU > Einstellungen > Speichertemperatur Beispiel: Einschaltdifferenz 1x195 Gewünschte TWW-Temp.: 55 °C Stellen Sie ein, bei wie viel Grad unterhalb der gewünschten -3 K Einschaltdifferenz: TWW-Temperatur die TWW-Erwärmung (-Ladung) eingeschaltet wird. Ergebnis: Die TWW-Erwärmung beginnt, wenn die vom (oberen) Speichertemperaturfühler gemessene Temperatur unter 52 °C sinkt.

  • Seite 82: Wahl Funktion X3

    Betriebsanleitung ECL Comfort 310, Applikation P318 5.3 Wahl Funktion X3 MENU > Einstellungen > Wahl Funktion X3 Beispiel 1 1x194 Ausschaltdifferenz „Ausschalt- Wenn die Rücklauftemperatur S5 unter die Pufferspeichertemperatur S8 differenz“: fällt, wird das Wasser zum unteren Pufferbereich gelenkt. Die eingestellte Differenz für S5 bestimmt die X3-Umschaltung zum unteren S8 = 45 °C...

  • Seite 83: Vorlauftemperatur

    Betriebsanleitung ECL Comfort 310, Applikation P318 5.4 Vorlauftemperatur Der ECL Comfort 210/296/310 regelt die TWW-Temperatur gemäß Aktuelle TWW-Temp. der gewünschten Vorlauftemperatur, z. B. unter Berücksichtigung des Einflusses der Rücklauftemperatur. Die gewünschte TWW-Temperatur wird in der Übersichtsanzeige eingestellt. 50.3: Aktuelle TWW-Temperatur Gewünschte...
  • Seite 84 Betriebsanleitung ECL Comfort 310, Applikation P318 Externes Signal für die gewünschte Vorlauftemperatur Beispiel: Verhältnis zwischen Eingangsspannung und angezeigter gewünschter TWW-Temperatur Eine Spannung (0 bis 10 V) kann an die Eingangsklemme S12 Gewünschte TWW-Temp. (°C) angelegt werden, um die gewünschte Vorlauftemperatur zu bestimmen.
  • Seite 85 Betriebsanleitung ECL Comfort 310, Applikation P318 MENU > Einstellungen > Vorlauftemperatur Max. Temperatur 1x178 Das Einstellen der „Heizkurve“ ist nur bei Heizkreisen möglich. Siehe Anhang „Übersicht Parameter-ID“ Stellen Sie die maximal zulässige Vorlauftemperatur für das System ein. Die gewünschte Temperatur kann nicht höher als diese Einstellung sein.

  • Seite 86: Begrenzung Der Rücklauftemperatur

    Betriebsanleitung ECL Comfort 310, Applikation P318 5.5 Begrenzung der Rücklauftemperatur TWW-Kreis Die Begrenzung der Rücklauftemperatur basiert auf einem konstanten Temperaturwert. Der Regler verändert automatisch die gewünschte Vorlauftemperatur, wenn die Rücklauftemperatur den eingestellten Begrenzungswert über- oder unterschreitet. Dadurch wird eine akzeptable Rücklauftemperatur erreicht.
  • Seite 87 Betriebsanleitung ECL Comfort 310, Applikation P318 Beispiel, maximale Rücklauftemperaturbegrenzung; die Rücklauftemperatur überschreitet den Begrenzungswert = Temperatur = Temperatur = Zeit # 1 # = Rücklauftemperatur # 2 # = Rücklauftemperaturbegrenzung # 3 # = Gewünschte Vorlauftemperatur # 4 # = Aktionspunkt Beispiel, minimale Rücklauftemperaturbegrenzung;...
  • Seite 88 Betriebsanleitung ECL Comfort 310, Applikation P318 Bei Parametern mit einer ID-Nr. wie „1x607“ handelt es sich um universelle Parameter. x steht für Schaltkreis/Parametergruppe MENU > Einstellungen > Begrenzung der Rücklauftemperatur 1x030 Begrenzung (Rücklauftemperaturbegrenzung) Eine angemessene Rücklauftemperatur für das System einstellen.
  • Seite 89 Betriebsanleitung ECL Comfort 310, Applikation P318 MENU > Einstellungen > Begrenzung der Rücklauftemperatur Anpassungszeit 1x037 Durch die Anpassungsfunktion kann die gewünschte Regelt, wie schnell die Rücklauftemperatur an die gewünschte Vorlauftemperatur maximal um den Wert 8 K korrigiert werden. Rücklauftemperaturbegrenzung angepasst wird (Integrationsregelung).

  • Seite 90: Regelparameter

    Betriebsanleitung ECL Comfort 310, Applikation P318 5.6 Regelparameter Ventilregelung Die Motorregelventile werden mit einem 3-Punkt-Regelsignal geregelt. Ventilregelung: Ist die Vorlauftemperatur niedriger als die gewünschte Vorlauftemperatur, öffnet sich das Motorregelventil schrittweise (und umgekehrt). Der Wasserfluss durch das Motorregelventil wird mithilfe eines elektrischen Stellantriebs geregelt. Die Kombination aus „Stellantrieb“...
  • Seite 91 Betriebsanleitung ECL Comfort 310, Applikation P318 Drehzahlregelung der Pumpen, allgemein 0 bis 10 V (0 bis 100 %) als Regelsignal Bei 10 V beträgt die Drehzahl der Pumpe in der Regel 100 %. Wenn die Regelspannung sinkt, wird auch die Pumpendrehzahl geringer.
  • Seite 92 Betriebsanleitung ECL Comfort 310, Applikation P318 Drehzahlregelung der Ladepumpe Die Ladepumpe P2/V2 kann über ein 0-bis-10-V- oder ein PWM-Signal drehzahlgeregelt werden. Handelt es sich beim Drehzahlregelungssignal um ein 0-bis-10-V-Signal, stammt es vom Analogausgang 2 (Klemmen 60 und 56) am Modul ECA 32 oder ECA 35.
  • Seite 93 Betriebsanleitung ECL Comfort 310, Applikation P318 Die Regelparameter werden für verschiedene Aufgaben eingesetzt, zum Beispiel zur Temperatur- und Pumpendrehzahlregelung. Die Parameter Xp (Proportionalband) mit der ID 1x184 werden auch für die Pumpendrehzahlregelung verwendet. Die Parameter Tn (Integrationszeitkonstante) mit der ID 1x185 werden auch für die Pumpendrehzahlregelung verwendet.
  • Seite 94 Betriebsanleitung ECL Comfort 310, Applikation P318 MENU > Einstellungen > Regelparameter Anpassungszeit (Temperaturausgleich) 1x065 Wenn die Pumpe bei einer niedrigen Drehzahl (im Impulsbetrieb) geregelt wird, kann die Regelung gedämpft werden. Eine zu geringe Dämpfung kann zu einer instabilen Temperaturregelung führen.
  • Seite 95 Betriebsanleitung ECL Comfort 310, Applikation P318 MENU > Einstellungen > Regelparameter 1x171 Rev. Ausg.-Signal Nur gültig, wenn das interne E/A-Modul ECA 35 verwendet wird: Der Analogausgang (0–10 V) kann eine steigende oder fallende Spannung für einen höheren Wärmebedarf liefern. Das PWM-Signal kann invertiert werden.
  • Seite 96 Betriebsanleitung ECL Comfort 310, Applikation P318 MENU > Einstellungen > Regelparameter Berechnung der Laufzeit des Motorregelventils: M Laufzeit (Laufzeit des Motorregelventils) 1x186 Die Laufzeit des Motorregelventils wird mithilfe der folgenden Gleichungen ermittelt: „M Laufzeit“ ist die Zeit in Sekunden, die das Motorregelventil benötigt, um Durchgangsventile von vollständig geschlossen zu vollständig geöffnet umzuschalten.
  • Seite 97 Betriebsanleitung ECL Comfort 310, Applikation P318 MENU > Einstellungen > Regelparameter KW-Einfluss (Kaltwassereinfluss) 1x354 Der Kaltwasserdurchfluss (gemessen von Kaltwasserzähler F1) kann die TWW-Temperaturregelung beeinflussen, indem die Regelung des Motorregelventils übersteuert wird. Dadurch erfolgt die Temperaturregelung proaktiv und gleicht die Verzögerung aus, bevor der Vorlauftemperaturfühler S3 eine Temperaturänderung misst.
  • Seite 98 Betriebsanleitung ECL Comfort 310, Applikation P318 Wenn Sie eine Feineinstellung der Regelstrecke vornehmen wollen, können Sie dies mit folgender Methode erreichen: • Stellen Sie die Nachstellzeit Tn auf den Höchstwert (999 s) ein. • Senken Sie den Wert des Proportionalbands Xp solange ab, bis die Anlage anfängt, mit einer konstanten Amplitude zu schwingen.

  • Seite 99: Durchflusszähler

    Betriebsanleitung ECL Comfort 310, Applikation P318 5.7 Durchflusszähler Anwendungsbeispiele, P318.10: Ein Durchflusszähler, F1, misst den Kaltwasserdurchfluss zum Wärmeübertrager. Beim Signal handelt es sich um ein Impulssignal. Die Impulse werden dem Impulseingang 1 des Moduls ECA 32/35 zugeführt. Der Wasserdurchfluss kann in l/h (Liter pro Stunde) oder in m3/h (Kubikmeter pro Stunde) angezeigt werden.
  • Seite 100 Betriebsanleitung ECL Comfort 310, Applikation P318 MENU > Einstellungen > Durchflusszähler Beispiel 1 für die Einstellungen „Impuls“ und „Einheit“: Einheit 1x115 Impuls Einstellen der Einheit (Milliliter oder Liter) für die Impulsbasis und gewünschte Einheit (l/h oder m3/h) für den Messwert des aktuellen...

  • Seite 101: Applikation

    Betriebsanleitung ECL Comfort 310, Applikation P318 5.8 Applikation Der Abschnitt „Applikation“ geht auf applikationsspezifische Themen ein. Einige der Parameterbeschreibungen für die verschiedenen Applikationsschlüssel sind allgemeingültig. Bei Parametern mit einer ID-Nr. wie „1x607“ handelt es sich um universelle Parameter. x steht für Schaltkreis/Parametergruppe MENU >...
  • Seite 102 Betriebsanleitung ECL Comfort 310, Applikation P318 MENU > Einstellungen > Applikation Sende T-Soll 1x500 Im Führungsregler muss „Bedarfserhöhung“ auf einen Wert eingestellt Wenn der Regler in einem Master-/Slave-System als Folgegerät eingesetzt werden, damit der Regler auf eine vom Folgegerät gesendete wird, können die Daten zur gewünschten Vorlauftemperatur über den...

  • Seite 103: Legio Desinfektion

    Betriebsanleitung ECL Comfort 310, Applikation P318 5.9 LEGIO Desinfektion An ausgewählten Wochentagen kann die TWW-Temperatur an S3 erhöht werden, um die Bakterien im TWW-System zu neutralisieren. Die Startzeit und die Zeitdauer der Desinfektion kann eingestellt werden. Die gewünschte TWW-Temperatur „Gew. Temp.“ (z. B.
  • Seite 104 Betriebsanleitung ECL Comfort 310, Applikation P318 MENU > Einstellungen > LEGIO Desinfektion Gew. Temp. 1x125 Stellen Sie die gewünschte TWW-Temperatur für die Antibakterienfunktion ein. Siehe Anhang „Übersicht Parameter-ID“ OFF: Die Antibakterienfunktion ist deaktiviert. Wert: Gewünschte TWW-Temperatur während der Periode mit Antibakterienfunktion VI.JM.Q5.03...

  • Seite 105: Ereignis

    Betriebsanleitung ECL Comfort 310, Applikation P318 6.0 Ereignis 6.1 Einführung zu den Ereignissen Im Abschnitt „Ereignis“ wird erklärt, wie Ereignisse registriert und aufgelistet werden. In der Ereignisübersicht werden die Nummer, die Priorität und das Datum/die Uhrzeit des Ereignisses gezeigt. Darüber hinaus sind drei Aktionsebenen möglich: Protokoll, Benachrichtigung und Alarm.

  • Seite 106: T-Heizmittel

    Betriebsanleitung ECL Comfort 310, Applikation P318 6.2 T-Heizmittel MENU > Ereignis > T-Heizmittel Obere Differenz 1x147 Obere Differenz Das Ereignis wird registriert, wenn die entsprechende Temperatur um mehr als die eingestellte Differenz steigt (akzeptable Temperaturdifferenz oberhalb der gewünschten Temperatur). Siehe auch „Verzögerung“.
  • Seite 107 Betriebsanleitung ECL Comfort 310, Applikation P318 MENU > Ereignis > T-Heizmittel Ereignispriorität 21 9021 Ereignisnummer und mögliche Prioritäten. Das Ereignis kann aktiviert werden, wenn die geregelte Temperatur an S3 für eine längere Zeit als die unter „Verzögerung“ eingestellte zu niedrig ist.

  • Seite 108: Ww-Temperatur

    Betriebsanleitung ECL Comfort 310, Applikation P318 6.3 WW-Temperatur MENU > Ereignis > WW-Temperatur Obere Differenz 1x147 Obere Differenz Das Ereignis wird registriert, wenn die entsprechende Temperatur um mehr als die eingestellte Differenz steigt (akzeptable Temperaturdifferenz oberhalb der gewünschten Temperatur). Siehe auch „Verzögerung“.
  • Seite 109 Betriebsanleitung ECL Comfort 310, Applikation P318 MENU > Ereignis > WW-Temperatur 9021 Ereignispriorität 21 Ereignisnummer und mögliche Prioritäten. Das Ereignis kann aktiviert werden, wenn die geregelte Temperatur an S3 für eine längere Zeit als die unter „Verzögerung“ eingestellte zu niedrig ist.

  • Seite 110: Speichertemperatur

    Betriebsanleitung ECL Comfort 310, Applikation P318 6.4 Speichertemperatur MENU > Ereignis > Speichertemperatur Obere Differenz 1x147 Obere Differenz Das Ereignis wird registriert, wenn die entsprechende Temperatur um mehr als die eingestellte Differenz steigt (akzeptable Temperaturdifferenz oberhalb der gewünschten Temperatur). Siehe auch „Verzögerung“.
  • Seite 111 Betriebsanleitung ECL Comfort 310, Applikation P318 Bei Parametern mit einer ID-Nr. wie „1x607“ handelt es sich um universelle Parameter. x steht für Schaltkreis/Parametergruppe MENU > Ereignis > Speichertemperatur 9041 Ereignispriorität 41 Ereignisnummer und mögliche Prioritäten. Das Ereignis kann aktiviert werden, wenn die Speichertemperatur an S6 für eine längere Zeit als die unter „Verzögerung“...

  • Seite 112: T Versorgung

    Betriebsanleitung ECL Comfort 310, Applikation P318 6.5 T Versorgung MENU > Ereignis > T Versorgung Ereignispriorität 20 9020 Ereignisnummer und mögliche Prioritäten. P318.1: Das Ereignis kann aktiviert werden, wenn die Versorgungstemperatur an S2 für eine längere Zeit als die unter „Verzögerung“ eingestellte niedriger ist als die gewünschte Ladetemperatur an S3.

  • Seite 113: Legio Desinfektion

    Betriebsanleitung ECL Comfort 310, Applikation P318 6.6 LEGIO Desinfektion MENU > Ereignis > LEGIO Desinfektion 9030 Ereignispriorität 30 Ereignisnummer und mögliche Prioritäten. Das Ereignis kann aktiviert werden, wenn die LEGIO-Desinfektion erfolgreich beendet wurde. Siehe Anhang „Übersicht Parameter-ID“ Protokoll eines Ereignisses nicht aktiv...

  • Seite 114: T Sensor Defekt

    Betriebsanleitung ECL Comfort 310, Applikation P318 6.7 T Sensor Defekt MENU > Ereignis > T Sensor Defekt 9001 Ereignispriorität 1 Ereignisnummer und mögliche Prioritäten. Wenn die Verbindung zu einem überwachten* Temperaturfühler getrennt oder kurzgeschlossen beziehungsweise der Fühler selbst beschädigt ist, kann das Ereignis aktiviert werden.

  • Seite 115: Ereignisübersicht

    Betriebsanleitung ECL Comfort 310, Applikation P318 6.8 Ereignisübersicht Das Menü „Ereignisübersicht“ kann die letzten 20 Ereignisse anzeigen. Mithilfe der Software „ECL Tool“ können die letzten 100 Ereignisse abgerufen werden. Beispielhafte Ereignisübersicht: Cursor- Ereigni- Ereignis- Datum/Uhrzeit position styp nummer 2016-6-28 10:04...

  • Seite 116: Allgemeine Reglereinstellungen

    Betriebsanleitung ECL Comfort 310, Applikation P318 7.0 Allgemeine Reglereinstellungen 7.1 Reglermenü „Allgemeine Reglereinstellungen“ Einige allgemeine Einstellungen, die für den gesamten Regler Heizkreisauswahl gelten, sind in einem speziellen Menü des Reglers untergebracht. Zu den„Allgemeine Reglereinstellungen“gelangen Sie wie folgt: Handlung: Beschreibung: Beispiel: In einem beliebigen Heizkreis den Punkt „MENÜ“...

  • Seite 117: Uhrzeit & Datum

    Betriebsanleitung ECL Comfort 310, Applikation P318 7.2 Uhrzeit & Datum Die Uhrzeit und das Datum müssen Sie nur bei der Erstinbetriebnahme des Reglers ECL Comfort oder nach einem Stromausfall, der länger als 72 Stunden andauert, einstellen. Der Regler verfügt über eine Uhr im 24-Stunden-Format.

  • Seite 118: Übersicht Eingänge

    Betriebsanleitung ECL Comfort 310, Applikation P318 7.3 Übersicht Eingänge Dieser Abschnitt beschreibt die allgemeine Funktionsweise der Produktreihen ECL Comfort 210/296/310. Abgebildet sind typische Anzeigen, die sich nicht auf eine bestimmte Applikation beziehen. Sie können sich von den Anzeigen in Ihrer Applikation unterscheiden.

  • Seite 119: Speicher

    Betriebsanleitung ECL Comfort 310, Applikation P318 7.4 Speicher Dieser Abschnitt beschreibt die allgemeine Funktionsweise der Produktreihen ECL Comfort 210/296/310. Abgebildet sind typische Anzeigen, die sich nicht auf eine bestimmte Applikation beziehen. Sie können sich von den Anzeigen in Ihrer Applikation unterscheiden.

  • Seite 120: Ausgang Schreiben

    Betriebsanleitung ECL Comfort 310, Applikation P318 7.5 Ausgang schreiben Dieser Abschnitt beschreibt die allgemeine Funktionsweise der Produktreihen ECL Comfort 210/296/310. Abgebildet sind typische Anzeigen, die sich nicht auf eine bestimmte Applikation beziehen. Sie können sich von den Anzeigen in Ihrer Applikation unterscheiden.

  • Seite 121: Hauptfunktionen

    Betriebsanleitung ECL Comfort 310, Applikation P318 7.6 Hauptfunktionen Neue Applikation Applikation löschen: Entfernt die vorhandene Applikation. Sobald der ECL-Schlüssel eingesteckt wird, kann eine andere Applikation ausgewählt werden. Anwendung Gibt einen Überblick über die aktuelle Anwendung im ECL Controller. Drücken Sie erneut, um die Übersicht zu verlassen.
  • Seite 122 Betriebsanleitung ECL Comfort 310, Applikation P318 „Übersicht Appl.“ liefert mithilfe der ECA 30/31 keine Informationen über die Untertypen der Applikationsschlüssel. Schlüssel eingesetzt/nicht eingesetzt, Beschreibung: ECL Comfort 210/310, Reglerversionen unter 1.36: Entfernen Sie den Applikationsschlüssel. Die Einstellungen können 20 Minuten lang verändert werden.

  • Seite 123: System

    7.7.1 ECL Version Unter „ECL Version“ finden Sie alle erforderlichen Informationen Beispiel, ECL-Version zur Version Ihres elektronischen Reglers. Wenn Sie wegen des Reglers Kontakt zu Ihrer Danfoss- Niederlassung aufnehmen, halten Sie diese Informationen bitte bereit. Die Informationen zum ECL-Applikationsschlüssel finden Sie unter „Hauptfunktionen“...
  • Seite 124 Entleerung der Batterie zu verhindern. MENU > Allgemeine Reglereinstellungen > System > M-Bus Konfigurat. Status Ausgelesener Der ECL Comfort 310 schaltet sich in IDLE, wenn die Befehle ausgeführt Wert wurden. Gateway wird für das Ablesen des Energiezählers über das ECL Portal Kreis Einstellbereich Werkseinstellung genutzt.
  • Seite 125 Konfigurat. 5997 Baudrate (bits pro Sekunde) Normalerweise wird eine Baudrate von 300 oder 2400 Baud benutzt. Wenn der ECL Comfort 310 an das ECL Portal angeschlossen ist, ist Kreis Einstellbereich Werkseinstel- eine Baudrate von 2400 empfehlenswert, wenn der Energiezähler dies lung zulässt.
  • Seite 126 Kreis Einstellbereich Werkseinstel- Auf der anderen Seite sollte die Scan-Dauer niedrig eingestellt werden, wenn die Durchfluss-/Leistungsbegrenzung des ECL Comfort 310 lung verwendet wird, um eine schnelle Begrenzung zu erreichen. 1 - 3600 Sek. 60 Sek. Einstellung der Scan-Dauer für den Datenerhalt des/der angeschlossenen Energiezähler/s.
  • Seite 127 Betriebsanleitung ECL Comfort 310, Applikation P318 7.7.7 Übersicht Eingänge Angezeigt werden die Temperaturmesswerte, Eingangsstatus und Spannungen. Zudem kann für aktivierte Temperatureingänge eine Die Eingänge der Temperaturfühler verfügen über einen Messbereich Fehlererkennung ausgewählt werden. von -60 ... 150 ° C. Überwachung der Fühler: Wenn ein Temperaturfühler oder der zugehörige Anschluss getrennt...
  • Seite 128 Betriebsanleitung ECL Comfort 310, Applikation P318 7.7.9 Display 60058 Hintergrundbel. (Anpassen der Helligkeit) Kreis Einstellbereich Werkseinstellung 0 ... 10 Passen Sie die Helligkeit der Hintergrundbeleuchtung an. Dunkel Sehr hell Kontrast (Bildschirmkontrast) 60059 Kreis Einstellbereich Werkseinstellung 0 ... 10 Passen Sie den Bildschirmkontrast an.
  • Seite 129 Betriebsanleitung ECL Comfort 310, Applikation P318 2048 ECL 485 addr. (Führungsregler-/Folgeregler- Adresse) Kreis Einstellbereich Werkseinstellung Die Gesamtkabellänge darf max. 200 m nicht übersteigen (alle Regler inkl. des ECL 485 Kommunikationsbus). 0 ... 15 Kabellängen über 200 m können zu Störungen bei der Signalübertragung führen (EMV).
  • Seite 130 Betriebsanleitung ECL Comfort 310, Applikation P318 7.7.11 Sprache 2050 Sprache Kreis Einstellbereich Werkseinstellung Die lokale Sprache wird während des Installationsvorgangs eingestellt. Englisch/Lokal Englisch Wollen Sie die Spracheinstellung später ändern und eine andere Sprache außer Englisch wählen, müssen Sie die Applikation erneut Wählen Sie Ihre Sprache.

  • Seite 131: Weitere Informationen

    Betriebsanleitung ECL Comfort 310, Applikation P318 8.0 Weitere Informationen 8.1 ECA 30/31 Setupvorgang Die ECA 30 (Bestell-Nr.: 087H3200) ist eine Fernbedienungseinheit mit eingebautem Raumtemperaturfühler. Die ECA 31 (Bestell-Nr.: 087H3201) ist eine Fernbedienungseinheit mit eingebautem Raumtemperaturfühler und Feuchtigkeitssensor (relative Luftfeuchtigkeit). Als Ersatz/Alternative für den eingebauten Fühler kann an beide Typen ein externer Raumtemperaturfühler angeschlossen werden.
  • Seite 132 Betriebsanleitung ECL Comfort 310, Applikation P318 Die ECL-Menüs entsprechen der Beschreibung für den ECL-Regler. Die meisten direkt über den ECL-Regler vorgenommenen Einstellungen können auch über die ECA 30/31 getätigt werden. Alle Einstellungen können auch ohne Einsetzen des Applikationsschlüssels in den ECL-Regler angezeigt werden.
  • Seite 133 Betriebsanleitung ECL Comfort 310, Applikation P318 Wenn sich die ECA 30/31 im ECA MENU Modus befindet, werden das Datum und die gemessene Raumptemperatur angezeigt. ECA MENU > ECA Einstellung > ECA Sensor Offset T Raum Beispiel: Einstellbereich Werkseinstel- Offset T Raum: 0.0 K...
  • Seite 134 Betriebsanleitung ECL Comfort 310, Applikation P318 ECA MENU > ECA system > ECA display Kontrast (Bildschirmkontrast) Einstellbereich Werkseinstellung 0 ... 10 Passen Sie den Bildschirmkontrast an. Geringer Kontrast Starker Kontrast ECA MENU > ECA system > ECA display Fernbed. nutzen...
  • Seite 135 Betriebsanleitung ECL Comfort 310, Applikation P318 ECA MENU > ECA system > ECA Kommunikation Adr. Verbindung (Adresse Verbindung) Einstellbereich Werkseinstellung Eine ECA 30/31 kann in einem ECL 485 Bussystem (Master – Slave) so eingestellt werden, dass er einzeln mit allen verbundenen ECL Reglern 1 …...
  • Seite 136 Betriebsanleitung ECL Comfort 310, Applikation P318 ECA MENU > ECA system > ECA Übersteuerung Kreis übersteuern Einstellbereich Werkseinstellung AUS/ 1 … 4 Der Kreis für die Übersteuerung des ECL Reglers muss sich im Automatikbetrieb befinden. Die Funktion „Übersteuerung“ (für erweiterte Siehe auch Parameter „Adresse Überst.“.
  • Seite 137 Betriebsanleitung ECL Comfort 310, Applikation P318 ECA MENU > ECA Werk > ECA löschen Alle Appl. löschen (Alle Applikationen löschen) Alle Applikation auf der ECA 30/31 löschen. Nach dem Löschen kann die Applikation erneut hochgeladen werden. Nach dem Löschen wird die Meldung „Applikat. kopieren“...

  • Seite 138: Firmware-Aktualisierung

    Betriebsanleitung ECL Comfort 310, Applikation P318 ECA MENU > ECA > Reset ECL Adresse Reset ECL Adr. (Reset ECL Adresse) Wenn keiner der angeschlossenen ECL Comfort Regler die Adresse 15 besitzt, kann der ECA 30/31 alle angeschlossenen ECL Regler auf dem ECL 485 Bus auf die Adresse 15 zurücksetzen.

  • Seite 139: Übersteuerungsfunktion

    Betriebsanleitung ECL Comfort 310, Applikation P318 8.2 Übersteuerungsfunktion Beispiel, Übersteuerungsschalter angeschlossen an S8: Die Regler ECL 210/296/310 können ein Signal empfangen, um das vorhandene Wochenprogramm zu übersteuern. Das Übersteuerungssignal kann von einem Schalter oder Relais kommen. Je nach Art des Applikationsschlüssels können verschiedene Übersteuerungsmodi ausgewählt werden.
  • Seite 140 Betriebsanleitung ECL Comfort 310, Applikation P318 Beispiel 1 ECL befindet sich im Sparbetrieb, aber bei Übersteuerung im Komfortbetrieb. Wählen Sie einen freien Eingang aus, z. B. S8. Schließen Sie den Übersteuerungsschalter oder das -relais an. Einstellungen im ECL: 1. Wählen Sie Kreis > MENU > Einstellungen > Applikation > Ext.
  • Seite 141 Betriebsanleitung ECL Comfort 310, Applikation P318 Beispiel 2 Der ECL befindet sich im Komfortbetrieb, aber bei Übersteuerung im Sparbetrieb. Wählen Sie einen freien Eingang aus, z. B. S8. Schließen Sie den Übersteuerungsschalter oder das -relais an. Einstellungen im ECL: 1. Wählen Sie Kreis > MENU > Einstellungen > Applikation > Ext.
  • Seite 142 Betriebsanleitung ECL Comfort 310, Applikation P318 Beispiel 3 Das Wochenprogramm für das Gebäude umfasst Komfortperioden von Montag bis Freitag: 07:00–17:30. Mitunter findet eine Teambesprechung am Abend oder am Wochenende statt. Ein Übersteuerungsschalter ist installiert und die Heizung muss eingeschaltet sein (Betriebsart Komfort), solange der Schalter aktiviert ist.
  • Seite 143 Betriebsanleitung ECL Comfort 310, Applikation P318 Beispiel 4 Das Wochenprogramm für das Gebäude umfasst Komfortperioden für alle Wochentage: 06:00–20:00. Mitunter muss die gewünschte Vorlauftemperatur konstant 65 °C betragen. Ein Übersteuerungsrelais ist installiert. Solange es aktiviert ist, muss die Vorlauftemperatur 65 °C betragen.

  • Seite 144: Mehrere Regler Im Selben System

    Betriebsanleitung ECL Comfort 310, Applikation P318 8.3 Mehrere Regler im selben System Wenn die Regler ECL Comfort mit dem Kommunikationsbus ECL 485 (Kabeltyp: verdrillte Adernpaare) verbunden werden, sendet der Führungsregler folgende Signale an die Folgeregler: • Außentemperatur (gemessen von S1) •...
  • Seite 145 Betriebsanleitung ECL Comfort 310, Applikation P318 Situation 2: SLAVE (Folgeregler): Wie kann auf einen vom MASTER (Hauptregler) gesendeten Aktivierung der TWW-Erwärmung/-Ladung reagiert werden Der Folgeregler empfängt Daten über die Aktivierung einer TWW-Erwärmung/-Ladung im Hauptregler und kann so eingestellt werden, dass er den ausgewählten Heizkreis schließt.
  • Seite 146 Betriebsanleitung ECL Comfort 310, Applikation P318 Situation 3: Folgeregler: Wie Sie das Außentemperatursignal nutzen und Daten über die gewünschte Vorlauftemperatur an den Im Führungsregler muss die Adresse unter „ECL 485 addr. Hauptregler zurücksenden können. (Führungsregler-/Folgeregler-Adresse)“, ID Nr. 2048, immer 15 sein.

  • Seite 147: Häufig Gestellte Fragen

    „Hauptfunktionen“ > „Applikation“. Dort werden der Anlagentyp (z.B. Type A266.1) und das Anlagenblockbild angezeigt. Bestellen Sie mit diesen Informationen einen Ersatzapplikations- schlüssel (z.B. ECL Applikationsschlüssel A266) bei Ihrem Danfoss Händler. Setzen Sie den neuen ECL-Applikationsschlüssel in den Regler ein und kopieren Sie ggf. Ihre persönlichen Einstellungen vom Regler auf den neuen ECL-Applikationsschlüssel.
  • Seite 148 Betriebsanleitung ECL Comfort 310, Applikation P318 Wie füge ich eine zusätzliche Heizperiode ein? Sie können eine zusätzliche Komfortperiode einstellen, indem Sie unter „Wochenprogr.“ eine neue Ein- und Ausschaltzeit hinzufügen. Wie kann ich eine Heizperiode wieder löschen? Sie können eine Komfortperiode löschen, indem Sie für die Ein- und Ausschaltzeit denselben Wert eingeben.

  • Seite 149: Begriffsbestimmungen

    Betriebsanleitung ECL Comfort 310, Applikation P318 8.5 Begriffsbestimmungen Die Definitionen beziehen sich auf die Produktreihen ECL Comfort 210, 296 und 310. Daher ist es möglich, dass Sie hier auf Bezeichnungen stoßen, die in Ihrer Anleitung nicht erwähnt werden. Akkumulierter Temperaturwert Ein gefilterter (gedämpfter) Wert, der in der Regel für die Raum-...
  • Seite 150 Die gemessene Temperatur im Lüftungskanal, in dem die Temperatur geregelt werden soll. ECL-485-Bus Dieser Kommunikationsbus ist Eigentum von Danfoss und wird für die interne Kommunikation zwischen ECL 210, ECL 210B, ECL 296, ECL 310, ECL 310B, ECA 30 und ECA 31 eingesetzt.
  • Seite 151 Betriebsanleitung ECL Comfort 310, Applikation P318 Log-Funktion Hier wird die Temperaturhistorie angezeigt. Führungsregler/Folgeregler Zwei oder mehrere Regler sind über den gleichen Bus miteinander verbunden. Der Führungsregler sendet z. B. die Werte Uhrzeit, Datum und Außentemperatur. Das Folgegerät empfängt Daten vom Führungsregler und sendet z. B. den Wert der gewünschten Vorlauftemperatur.
  • Seite 152 Betriebsanleitung ECL Comfort 310, Applikation P318 Wochenprogramm Wochenprogramm für Zeiten mit Komfort- und Spartemperaturen. Sie können das Zeitprogramm für jeden Wochentag individuell mit bis zu drei Komfortzeiten pro Tag einstellen. Software Wird beim Regler ECL Comfort verwendet, um die Prozesse der Applikation durchzuführen.

  • Seite 153: Typ (Id 6001), Übersicht

    Betriebsanleitung ECL Comfort 310, Applikation P318 8.6 Typ (ID 6001), Übersicht Typ 0 Typ 1 Typ 2 Typ 3 Typ 4 Adresse ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ Scan Zeit ✔ ✔ ✔ ✔ ✔ ID/Seriennummer ✔...

  • Seite 154: Automatische/Manuelle Aktualisierung Der

    Betriebsanleitung ECL Comfort 310, Applikation P318 8.7 Automatische/manuelle Aktualisierung der Firmware Info: • Firmware und Applikationssoftware befinden sich auf dem Applikationsschlüssel • ECL Comfort verfügt über eine eingebaute Firmware • Firmware mit Verschlüsselung ab Version 2.00 Situation 1: Für den Regler ECL Comfort, neu (= keine Applikation installiert), von vor 10. Juli 2018, der installiert werden soll, gilt: 1.

  • Seite 155: Übersicht Parameter-Id

    Betriebsanleitung ECL Comfort 310, Applikation P318 8.8 Übersicht Parameter-ID P318.x — x steht für die Untertypen, die in der Spalte aufgeführt sind. Eigene Parameter Bez. P318.x Einstellbereich Werkseinst. Einheit Einstellungen 9001 Ereignispriorität 1 1, 2, 10, 11 0 ... 3 9020 Ereignispriorität 20...
  • Seite 156 Betriebsanleitung ECL Comfort 310, Applikation P318 Eigene Parameter Bez. P318.x Einstellbereich Werkseinst. Einheit Einstellungen -||- 10, 11 0 ... 9 11189 Min. Stellimpuls 1, 2, 10, 11 2 ... 50 11194 Ausschaltdifferenz 1, 2 -50 ... -1 -||- -30 ... 30...
  • Seite 157 Betriebsanleitung ECL Comfort 310, Applikation P318 Eigene Parameter Bez. P318.x Einstellbereich Werkseinst. Einheit Einstellungen 13165 V Ausgang Max. 1, 2, 10, 11 0 ... 100 13167 V Ausgang Min. 1, 2, 10, 11 0 ... 100 13171 Rev. Ausg.-Signal 1, 2, 10, 11...
  • Seite 158 Betriebsanleitung ECL Comfort 310, Applikation P318 Handwerksbetrieb: Anlage errichtet von: Datum: VI.JM.Q5.03 158 | © Danfoss | 2018.09...
  • Seite 159 Betriebsanleitung ECL Comfort 310, Applikation P318 *087H9279* *VIJMQ503* VI.JM.Q5.03 2018.09 | © Danfoss | 159...
