Drehmomentregelung mit Drehzahlrückführung
Folgendes ist in der genannten Reihenfolge zu programmieren:
Funktion:
Konfiguration
Rotation, Frequenz/Richtung
Sollwert-/Istwertbereich
Minimaler Sollwert
Maximaler Sollwert
Sollwert-Funktion
Klemme 32, Drehgeber Eingang A
Klemme 33, Drehgeber Eingang B
Drehgeber-Istwert, Puls/Umdreh.
Klemme 53, Analogeingang
Klemme 54, Analogeingang
Drehzahl PID Tiefpaßfilter
112
®
VLT
5000-Projektierungshandbuch

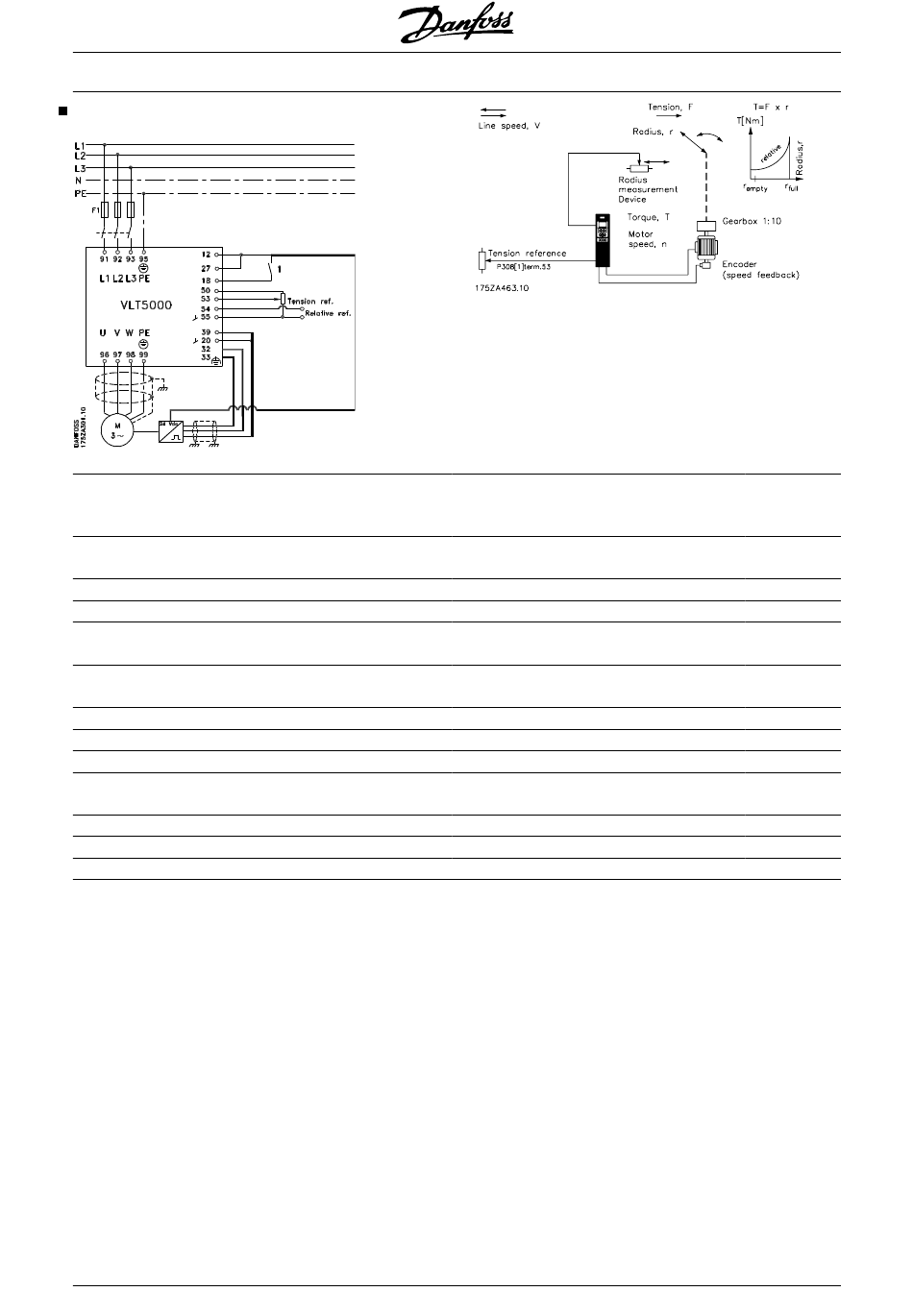

Eine Wickelmaschine wickelt an einer Rolle Material
auf oder ab, und zwar bei konstant bleibender Zugbe-
lastung. Ein Gerät mißt jeweils den Radius der Rolle
und stellt das Motordrehmoment so ein, daß die Zug-
belastung konstant gehalten wird. Das Meßgerät muß
ein nicht-lineares Ausgangssignal haben.
Parameter:
Einstellung:
100
Drehmomentregelung mit
Drehzahlrückführung
200
Beide Richtungen, 0-132 Hz
203
-Max - +Max
204
auf min. Drehmoment (Nm)
einzustellen
205
auf max. Drehmoment (Nm)
einzustellen
214
Relativ
306
Drehgeber-Istwert, Eingang A
307
Drehgeber-Istwert, Eingang B
329
Einzustellen auf Drehgeber-Pulse
je Umdreh.
308
Sollwert
311
Relativer Sollwert
421
10 ms
MG.52.B1.03 - VLT
®
ist ein eingetragenes Warenzeichen von Danfoss
Datenwert:
[1]
[1]
[25]
[24]
[1]
[4]
