Antwort
Fehlermeldung
(0111)
0
Die verwendete Parameternummer
existiert nicht
1
Kein Schreibzugriff auf den
definierten Parameter
2
Datenwert überschreitet
Parameter-Grenzwerte
3
Benutzter Subindex
existiert nicht
4
Parameter nicht vom Typ Matrix
5
Datentyp paßt nicht zum
definierten Parameter
17
Der Datenaustausch im definierten
Para-
meter ist im aktuellen Modus des Fre-
quenzumrichters nicht möglich.
Bestimmte Parameter können nur ge-
ändert werden, wenn der Motor aus-
geschaltet ist.
130
Kein Buszugriff auf den
definierten Parameter
131
Datenänderungen sind nicht möglich,
da
die Werkseinstellung gewählt ist.
Parameternummer (PNU)
Die Bits Nr. 0-10 dienen zur Übertragung der Parame-
ternummer. Die Funktion des betreffenden Parame-
ters ist der Parameterbeschreibung im Kapitel Pro-
grammierung zu entnehmen.

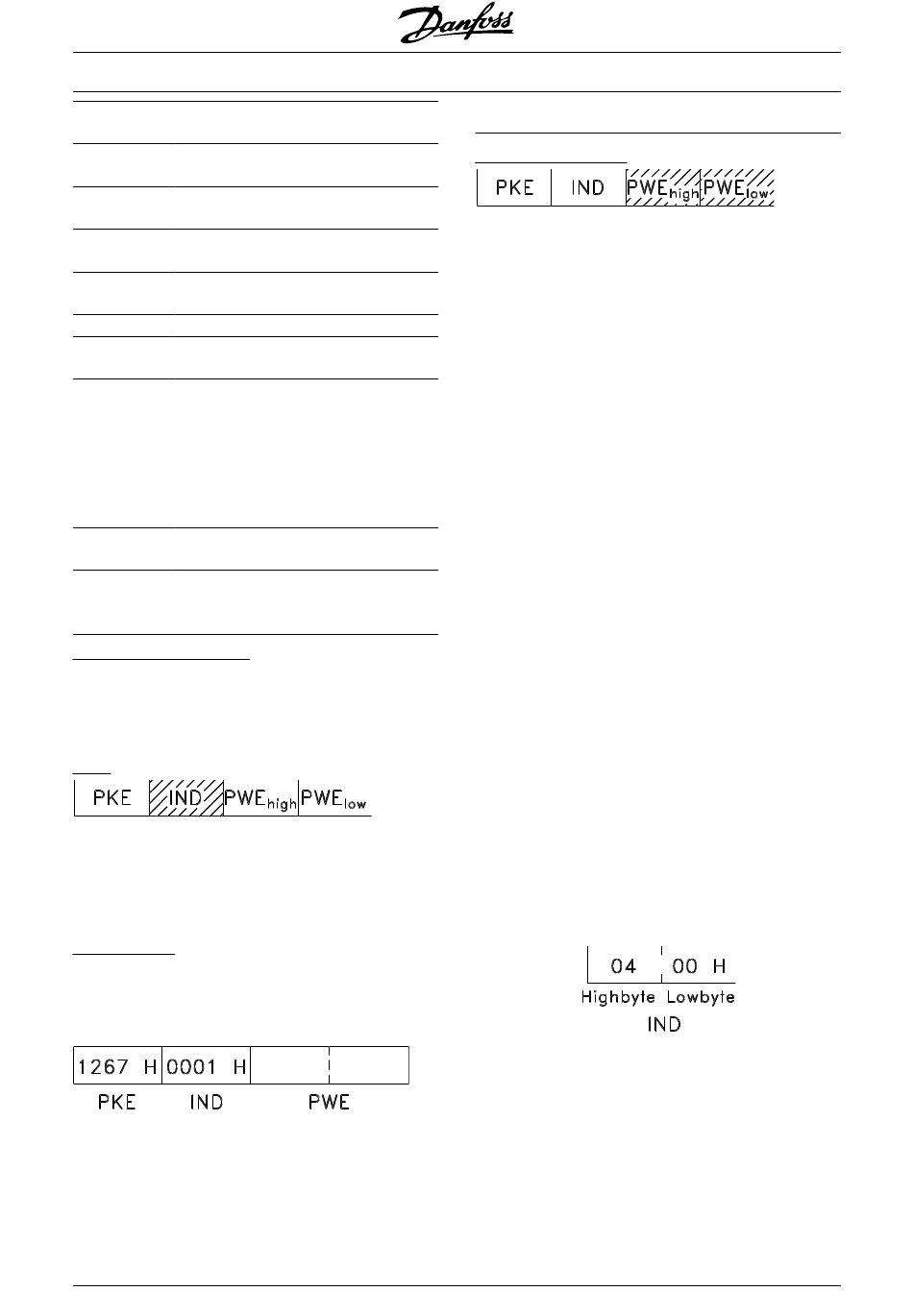

Index
dex wird zusammen mit der Parameternummer für den
Lese-/Schreibzugriff auf Parameter mit einem Index
verwendet, z.B. Parameter 615 Fehlercode. Der Index
besteht aus 2 Bytes, einem Lowbyte und einem High-
byte, es wird aber nur das Lowbyte als Index benutzt.
Beispiel-Index:
Der erste Fehlercode (Index [1]) in Parameter 615
Fehlercode muß gelesen werden.
PKE = 1267 Hex (lese Parameter 615 Fehlercode.)
IND = 0001 Hex - Index Nr. 1.
Frequenzumrichter antwortet im Parameterwertblock
(PWE) mit einem Fehlercodewert von 1 - 99. Siehe
Übersicht der Warn- und Alarmmeldungen, um den
Fehlercode zu identifizieren.
92
®
VLT
5000-Projektierungshandbuch
Parameterwert (PWE)
rameterwertblock besteht aus 2 Wörtern (4 Bytes),
und der Wert hängt vom definierten Befehl (AK) ab.
Verlangt der Master einen Parameterwert, so enthält
der PWE-Block keinen Wert.
Soll der Master einen Parameterwert ändern (write),
so wird der neue Wert in den PWE-Block geschrieben
und zum Slave gesendet.
Antwortet der Slave auf eine Parameteranfrage (read),
so wird der aktuelle Parameterwert im PWE-Block an
den Master übertragen.
Wenn ein Parameter keinen numerischen Wert ent-
hält, sondern mehrere Datenoptionen, z.B. Parameter
001 Sprache wobei [0] Englisch und [3] Dänisch ent-
spricht, wird der Datenwert durch Eingabe des Werts
in den PWE-Block gewählt. Siehe Beispiel - Wahl eines
Datenwertes.
Über die serielle Schnittstelle können nur Parameter
des Datentyps 9 (Textblock) gelesen werden. Para-
meter 621 - 635 Typenschild ist vom Datentyp 9. Zum
Beispiel kann in Parameter 621 Frequenzumrichtertyp
die Geräteleistung und Netzspannung gelesen wer-
den.
Wird eine Textkette übertragen (gelesen), so ist die
Telegrammlänge variabel, da die Texte unterschiedli-
che Längen haben. Die Telegrammlänge ist im zwei-
ten Byte (LGE) des Telegramms definiert.
Um einen Text über den PWE-Block lesen zu können,
muß der Parameterbefehl (AK) auf 'F' Hex eingestellt
Der In-
werden.
Das Indexzeichen wird verwendet, um anzuzeigen, ob
es sich um einen Lese- oder Schreibbefehl handelt.
In einem Lesebefehl muß der Index das folgende For-
mat haben:
Einige Frequenzumrichter haben Parameter, in die
Text geschrieben werden kann. Um einen Text über
den PWE-Block schreiben zu können, muß der Para-
Der
meterbefehl (AK) auf 'F' Hex gesetzt werden.
Für einen Schreibbefehl muß der Text folgendes For-
mat haben:
®
MG.52.B1.03 - VLT
ist ein eingetragenes Warenzeichen von Danfoss
Der Pa-
