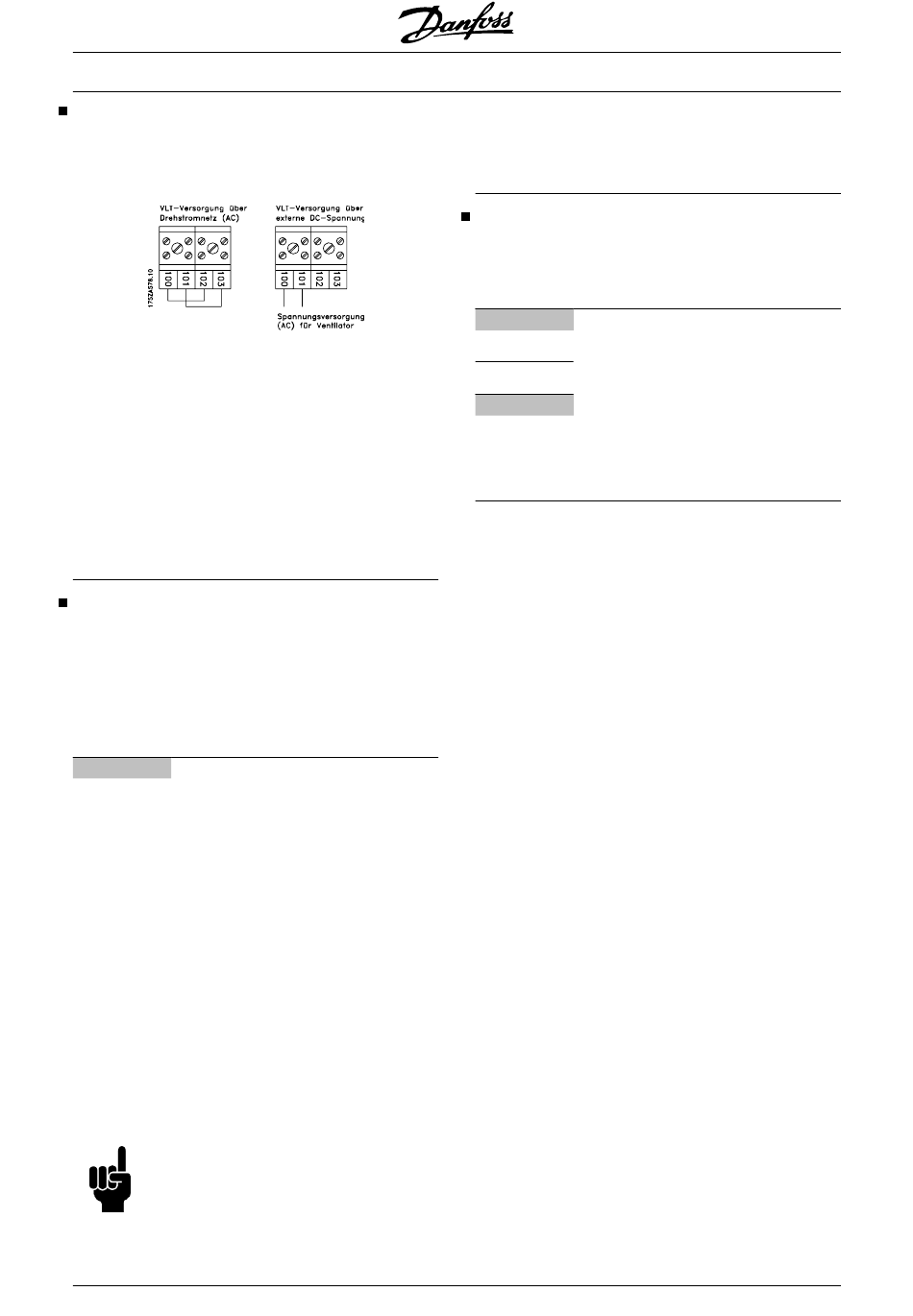

Elektrische Installation - externe Lüfterversor-
gung
Anzugsmoment 0,5-0,6 Nm
Schraubengröße: M3
Bei 5122-5552, 380-500 V, 5042-5602, 525-690 V,
5032-5052, 200-240 V in allen Gehäusetypen erhält-
lich.
Nur für Geräte des Typs IP54 im Leistungsbereich VLT
5016-5102, 380-500 V sowie VLT 5008-5027,
200-240 VAC. Falls der Frequenzumrichter über den
DC-Bus versorgt wird (Zwischenkreiskopplung), wer-
den die integrierten Lüfter nicht mit Wechselstrom ver-
sorgt. In diesem Fall ist eine externe Versorgung mit
Wechselstrom notwendig.
Elektrische Installation - externe 24 Volt-DC-Ver-
sorgung
(Nur erweiterte Versionen. Typencode: PS, PB, PD,
PF, DE, DX, EB, EX).
Drehmoment: 0,5 - 0,6 Nm
Schraubengröße: M3
Nr.
Funktion
35, 36
externe 24 V DC-Versorgung
Externe 24 V DC-Versorgung kann als Niederspan-
nungsversorgung zur Steuerkarte und installierten Op-
tionskarten benutzt werden. Dies ermöglicht den
vollständigen Betrieb des LCP (einschl. Parametrie-
rung) ohne Anschluss der Netzstromversorgung. Be-
achten Sie, dass eine Spannungswarnung erfolgt,
wenn die 24 V DC angeschlossen wurden; es erfolgt
jedoch keine Abschaltung. Wenn die externe 24 V DC-
Versorgung gleichzeitig mit der Netzversorgung an-
geschlossen bzw. eingeschaltet wird, muss in Para-
meter 120 Startverzögerung eine Zeit von mindestens
200 ms eingestellt werden.
Eine träge Vorsicherung von min. 6 A kann zum
Schutz der externen 24 V DC-Versorgung installiert
werden. Die Leistungsaufnahme ist 15-50 W je nach
der Belastung der Steuerkarte.
ACHTUNG!
Zur Gewährleistung ordnungsgemäßer
galvanischer Trennung (gemäß PELV) an
den Steuerklemmen des VLT Frequen-
70
®
VLT
5000-Projektierungshandbuch
Elektrische Installation - Relaisausgänge
Anzugsmoment: 0,5 - 0,6 Nm
Schraubengröße: M3
Nr.
1-3
4, 5
®
MG.52.B1.03 - VLT
ist ein eingetragenes Warenzeichen von Danfoss
zumrichters eine 24 V DC-Versorgung
vom Typ PELV einsetzen.
Funktion
Relaisausgang, 1+3 (Öffner), 1+2
(Schließer) Siehe Parameter 323 in
der Betriebsanleitung. Siehe auch All-
gemeine technische Daten.
Relaisausgang, 4+5 (Schließer) Siehe
Parameter 326 in der Betriebsanlei-
tung.
Siehe auch. Allgemeine technische Da-
ten.
