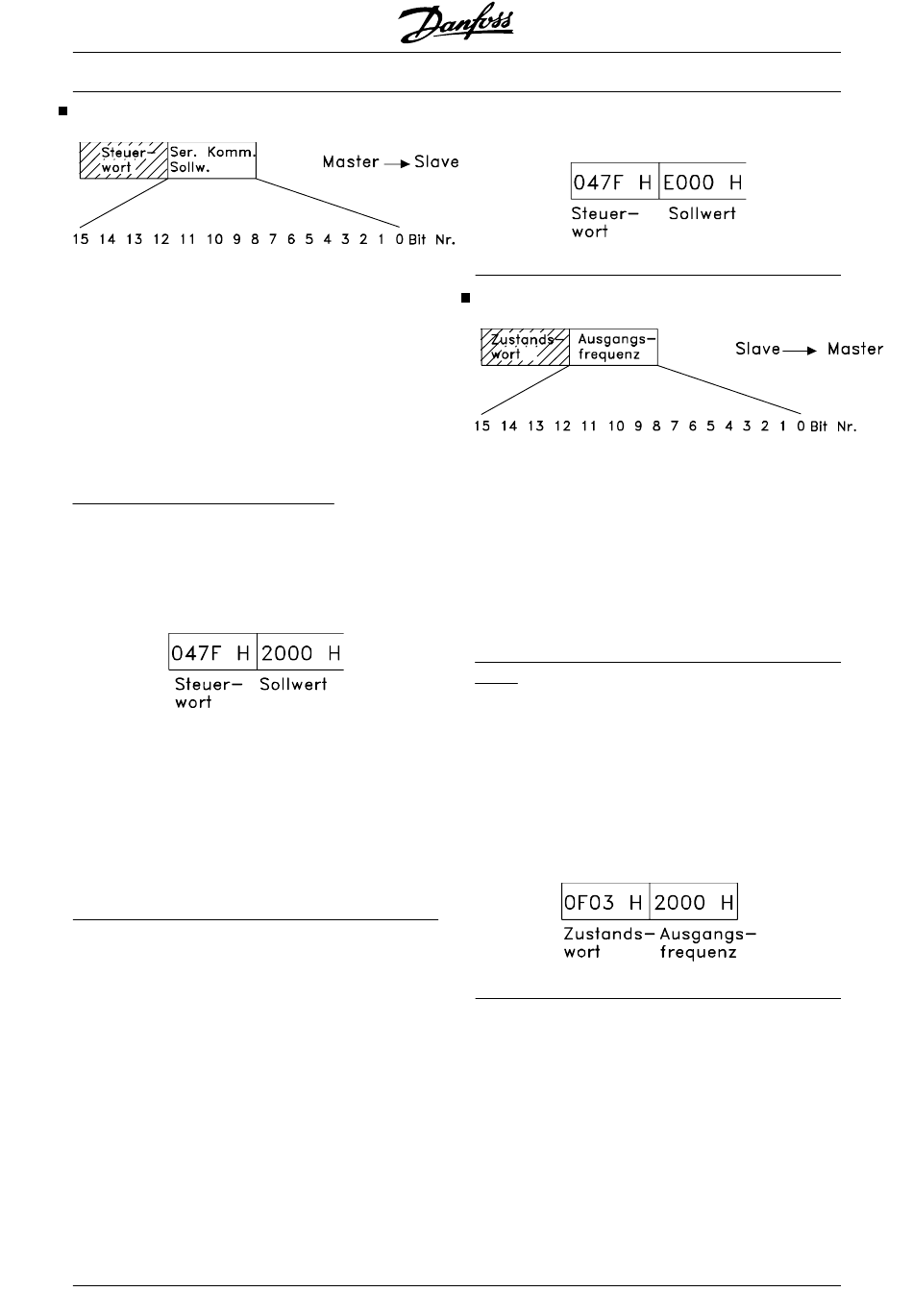

Bussollwert
Der Bussollwert wird in Form eines 16-Bit-Wortes an
den Frequenzumrichter übertragen. Der Wert wird in
ganzen Zahlen 0 - ±32767 (±200%) übertragen.
16384 (4000 Hex) entspricht 100%.
Der Bussollwert hat folgendes Format: 0-16384 (4000
Hex) • 0-100% (Par. 204 Minimaler Sollwert - Par. 205
Maximaler Sollwert).
Mit dem Bussollwert kann der Drehsinn geändert wer-
den. Dies erfolgt durch Umrechnung des binären Soll-
werts in ein Zweierkomplement. Siehe Beispiel.
Beispiel - Steuerwort und Bussollwert:
Der Frequenzumrichter soll einen Startbefehl erhalten,
und der Sollwert soll auf 50% (2000 Hex) des Soll-
wertbereichs eingestellt werden.
Steuerwort = 047F Hex ⇒Startbefehl.
Sollwert = 2000 Hex ⇒50% Sollwert.
Der Frequenzumrichter soll einen Startbefehl erhalten,
und der Sollwert soll auf -50% (-2000 Hex) des Soll-
wertbereichs eingestellt werden.
Der Sollwert wird erst in ein Einerkomplement umge-
rechnet, und dann wird binär 1 addiert, um ein Zwei-
erkomplement zu erhalten:
2000 Hex
Einerkomplement
Zweierkomple-
ment
100
®
VLT
0010 0000 0000 0000 0000
1101 1111 1111 1111 1111
+ 1
1110 0000 0000 0000 0000
MG.52.B1.03 - VLT
5000-Projektierungshandbuch
Steuerwort = 047F Hex ⇒Startbefehl
Sollwert = E000 Hex ⇒-50% Sollwert.
Aktuelle Ausgangsfrequenz
Der Wert der aktuellen Ausgangsfrequenz des Fre-
quenzumrichters wird als 16-Bit-Wort übertragen. Der
Wert wird in ganzen Zahlen 0 - ±32767 (±200%) über-
tragen.
16384 (4000 Hex) entspricht 100%.
Die Ausgangsfrequenz hat folgendes Format:
0-16384 (4000 Hex) • 0-100% (Par. 201 Ausgangsfre-
quenzgrenze niedrig - Par. 202 Ausgangsfrequenzgren-
ze hoch).
Beispiel - Zustandswort und aktuelle Ausgangsfre-
quenz
Der Master erhält eine Zustandsmeldung vom Fre-
quenzumrichter, daß die aktuelle Ausgangsfrequenz
50% des Ausgangsfrequenzbereichs beträgt.
Par. 201 Ausgangsfrequenzgrenze niedrig = 0 Hz
Par. 202 Ausgangsfrequenzgrenze hoch = 50 Hz
Zustandswort = 0F03 Hex.
Ausgangsfrequenz= 2000 Hex ⇒50% des Frequenz-
bereichs, entsprechend 25 Hz.
®
