GalvanischeTrennung (PELV)
PELV ist ein Schutz, der gewährleistet, dass keine ho-
he Netzspannung oder andere hohe Spannung auf-
tritt. Ein Schutz gegen elektrischen Schlag gilt als
gewährleistet, wenn die Stromversorgung vom Typ
PELV ist und die Installation gemäß den örtlichen bzw.
nationalen Vorschriften für PELV-Versorgungen aus-
geführt wurde.
Alle Steuerklemmen und Relaisklemmen 01-03 ent-
sprechen PELV (Protective Extra Low Voltage) (gilt
nicht für 525-600-V-Geräte).
Die galvanische (sichere) Trennung wird erreicht, in-
dem die Anforderungen bezüglich erhöhter Isolierung
erfüllt und die entsprechenden Kriech-Luftabstände
beachtet werden. Die Anforderungen sind in der Norm
EN 50178 beschrieben.
Ableitströme
Der Ableitstrom zur Erde wird hauptsächlich durch den
kapazitiven Widerstand zwischen Motorphasen und
Abschirmung des Motorkabels verursacht. Bei Ver-
wendung eines Funkentstörfilters ergibt sich ein zu-
sätzlicher Ableitstrom, da der Filterkreis durch Kon-
densatoren mit Erde verbunden ist. Die Größe des
Ableitstroms ist von folgenden Faktoren (genannt in
der Reihenfolge ihrer Priorität) abhängig:
1.
Länge des Motorkabels
2.
Motorkabel abgeschirmt oder nicht
3.
Taktfrequenz
4.
Funkentstörfilter ja oder nein
5.
Motor am Standort geerdet oder nicht
Der Ableitstrom ist im Hinblick auf die Sicherheit bei
Handhabung und Betrieb des Frequenzumrichters von
®
MG.52.B1.03 - VLT
ist ein eingetragenes Warenzeichen von Danfoss
®
VLT
5000-Projektierungshandbuch
Die Bauteile, die die elektrische Trennung gemäß
nachstehender Beschreibung bilden, erfüllen eben-
falls die Anforderungen bezüglich erhöhter Isolierung
und der entsprechenden Tests gemäß Beschreibung
in EN 50178.

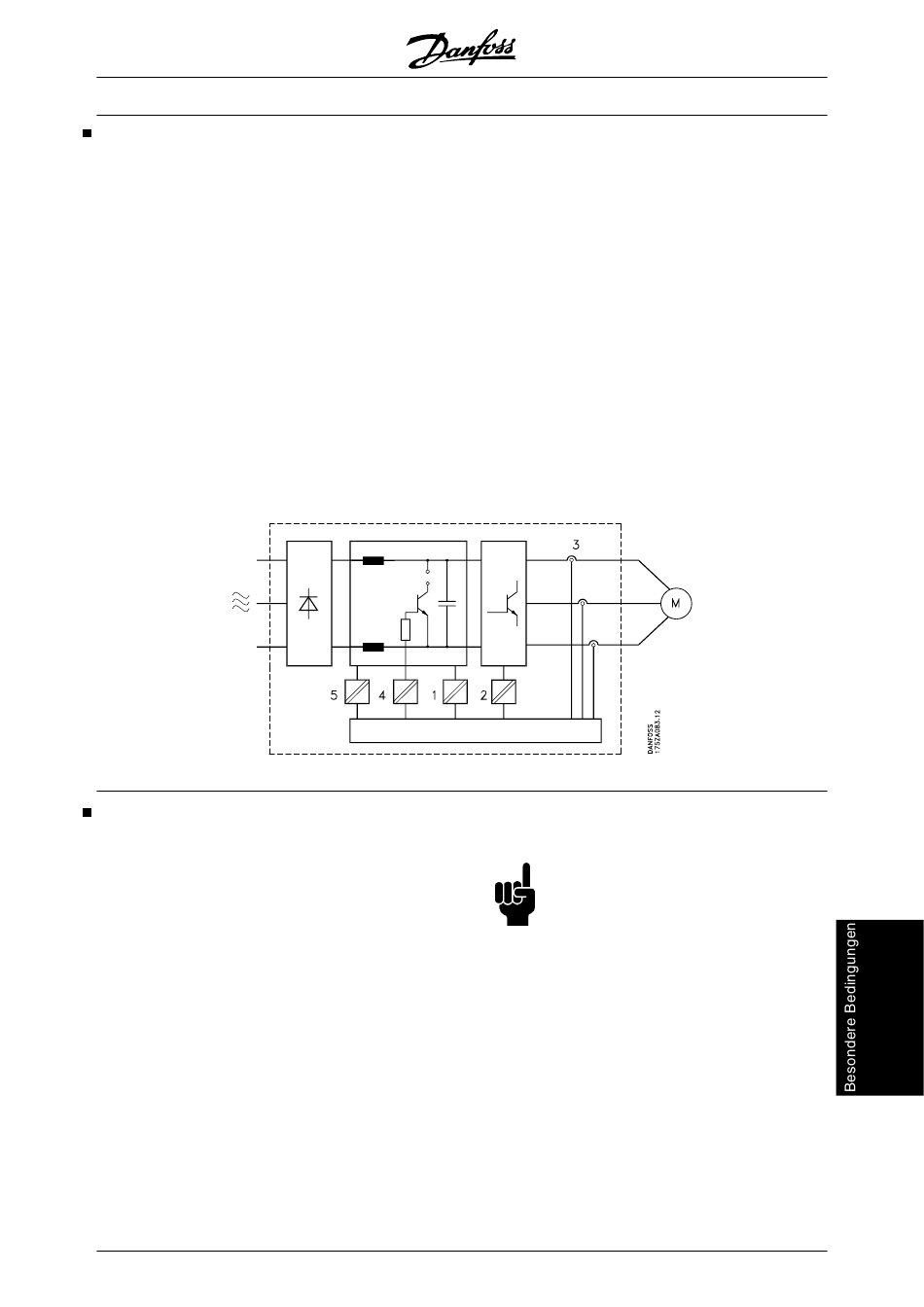

Die galvanische Trennung ist an folgenden Punkten
vorhanden (vgl. Zeichnung unten:
1.
Netzteil (SMPS) einschl. Isolation des Sig-
nals U
anzeigt.
2.
Gate-Treiber, die die IGBTs steuern (Trig-
gertransformatoren/Opto-Schalter).
3.
Stromumformer (Hall-Effekt-Stromtransdu-
cer).
4.
Optokoppler, Bremsmodul.
5.
Optokoppler, 24 V externe Versorgung.
Galvanische Trennung
Bedeutung, wenn dieser (aufgrund eines Fehlers)
nicht geerdet ist.
Die folgenden Anforderungen müssen erfüllt werden
, das die Zwischenkreisspannung
DC
ACHTUNG!
Da der Ableitstrom >3,5 mA beträgt, muß
eine verstärkte Erdung angeschlossen
werden. Dies ist eine Anforderung zur Ein-
haltung von EN 50178.
Bei Drehstrom-Frequenzumrichtern dür-
fen nur Fehlerstromschutzschalter ver-
wendet werden, die für den Schutz gegen
Gleichströme geeignet sind (DIN VDE
0664).
RCD-Fehlerstromschutzschalter Typ B
erfüllen die Anforderungen der Norm IEC
755-2.
119
