Förderband
Folgendes ist in der genannten Reihenfolge zu programmieren:
Funktion:
Frequenzbereich & Drehrichtung
Min. Sollwert
Rampenzeit auf 1
Rampenzeit ab 1
Rampenzeit auf 2
Rampenzeit ab 2
Digitaleingang Kl. 16
Digitaleingang Kl. 17
Digitaleingang Kl. 18
Digitaleingang Kl. 19
Digitaleingang Kl. 27
Alle übrigen Einstellungen basieren auf Werkseinstel-
lungen. Die Motordaten (Typenschild) müssen jedoch
immer in den Parametern 102-106 eingegeben wer-
den.
108
®
VLT
5000-Projektierungshandbuch

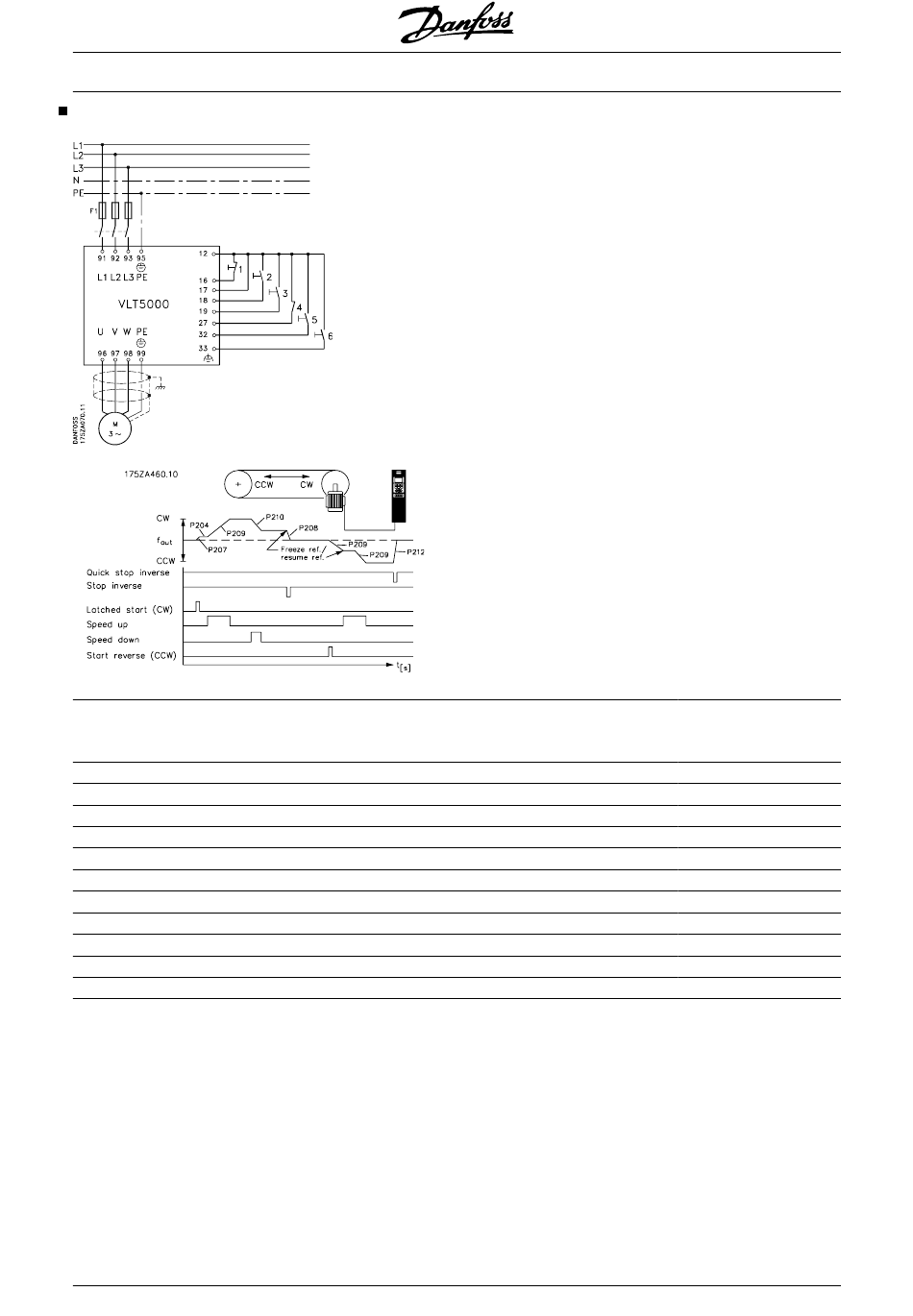

Ein Förderband soll über die digitalen Eingänge ge-
steuert werden. Das Förderband wird über Schalter 2
in Rechtsdrehrichtung (im Uhrzeigersinn) und über
Schalter 3 in Linksdrehrichtung (entgegen dem Uhr-
zeigersinn) gestartet.
Der Sollwert erhöht sich, solange Schalter 5 (Drehzahl
auf) aktiv ist, und verringert sich, wenn Schalter 6
(Drehzahl ab) aktiv ist.
Ein Anhalten über die Rampe kann mittels Schalter 1,
ein Schnellstopp mittels Schalter 4 erfolgen.
Parameter:
Einstellung:
200
Beide reichtungen, 0-132 Hz
204
3-10 (Hz)
207
10-20 Sek.
208
10-20 Sek.
209
10-20 Sek.
210
10-20 Sek.
300
Stopp (invers)
301
Sollwert speichern
302
Pulsstart
303
Start Reversierung
304
Schnellstopp (invers)
MG.52.B1.03 - VLT
1.
Pulsstopp (invers)
2.
Pulsstart nach rechts
3.
Pulsstart nach links
4.
Schnellstopp
5.
Drehzahl auf
6.
Drehzahl ab
®
ist ein eingetragenes Warenzeichen von Danfoss
Datenwert:
[1]
[2]
[7]
[2]
[2]
[2]
