LGE = 4 + 1 + 1 = 6 Byte
Telegramme mit 12 Datenbyte haben folgende Länge:
LGE = 12 + 1 + 1 = 14 Byte
Die Länge von Telegrammen, die Texte enthalten, ist
10+n-Byte. 10 stellen die festen Zeichen dar, während
das 'n' variabel ist (je nach Textlänge).
Frequenzumrichteradresse (ADR)
Es werden zwei verschiedene Adressformate verwen-
det, wobei der Adressbereich des Frequenzumrichters
entweder 1-31 oder 1-126 ist.

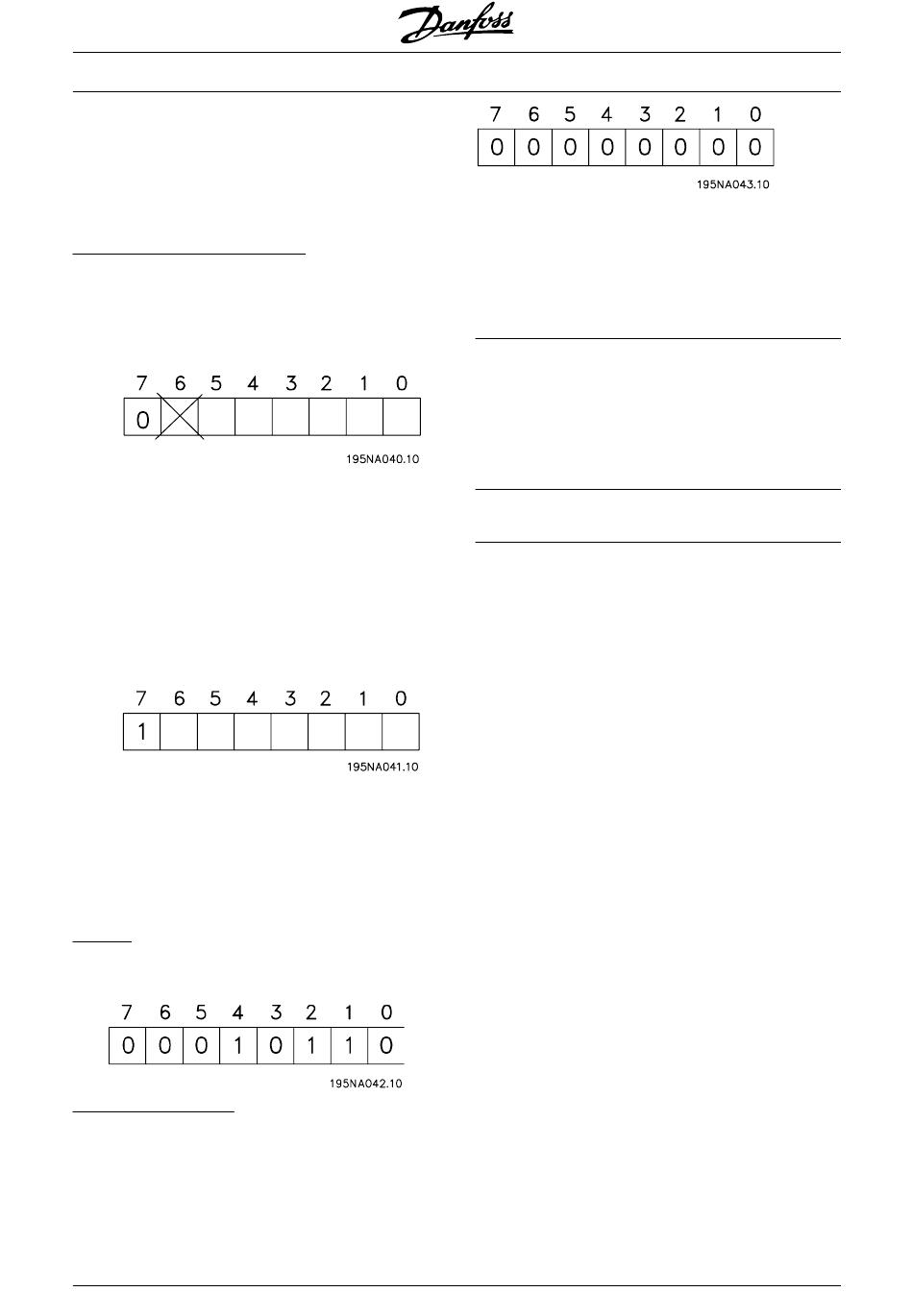

1. Adressformat 1-31
Das Byte für den Adressbereich 1-31 hat folgendes
Profil:
Bit 7 = 0 (Adressformat 1-31 aktiv)
Bit 6 wird nicht verwendet
Bit 5 = 1: Broadcast, Adressbits (0-4) werden
nicht benutzt
Bit 5 = 0: Kein Broadcast
Bit 0-4 = Frequenzumrichteradresse 1-31
2. Adressformat 1-126
Das Byte für den Adressbereich 1 - 126 hat folgendes
Profil:
Bit 7 = 1 (Adressformat 1-126 aktiv)
Bit 0-6 = Frequenzumrichteradresse 1-126
Bit 0-6 = 0 Broadcast
Der Slave sendet das Adressbyte in seinem Antwort-
telegramm an den Master unverändert zurück.
Beispiel:
Schreiben an Frequenzumrichteradresse 22 (16H) im
Adressformat 1-31:
Datensteuerbyte (BCC)
Das Datensteuerbyte wird in diesem Beispiel erläutert:
Bevor das erste Byte im Telegramm empfangen wird,
beträgt die errechnete Prüfsumme (BCS) 0.
90
®
VLT
5000-Projektierungshandbuch
das erste Byte (02H) empfangen wurde:
BCS = BCC EXOR "erstes Byte"
(EXOR = exklusiv-oder)
BCS
1. Byte
BCC
Jedes nachfolgende Byte wird mit BCS EXOR ver-
knüpft und erzeugt ein neues BCC, z.B.:
BCS
2.Byte
BCC
®
MG.52.B1.03 - VLT
ist ein eingetragenes Warenzeichen von Danfoss
= 0 0 0 0 0 0 0 0 (00 H)
EXOR
= 0 0 0 0 0 0 1 0 (02H)
= 0 0 0 0 0 0 1 0 (02H)
= 0 0 0 0 0 0 1 0 (02H)
EXOR
= 1 1 0 1 0 1 1 0 (D6H)
= 1 1 0 1 0 1 0 0 (D6H)
Wenn
