Vom Frequenzumrichter unterstützte Datentypen:
Datentypen
Beschreibung
3
Ganzzahl 16
4
Ganzzahl 32
5
Ohne Vorzeichen 8
6
Ohne Vorzeichen 16
7
Ohne Vorzeichen 32
9
Textblock
10
Bytefolge
13
Zeitdifferenz
33
Reserviert
35
Bitsequenz
Ohne Vorzeichen bedeutet, daß im Telegramm kein
Vorzeichen vorkommt.

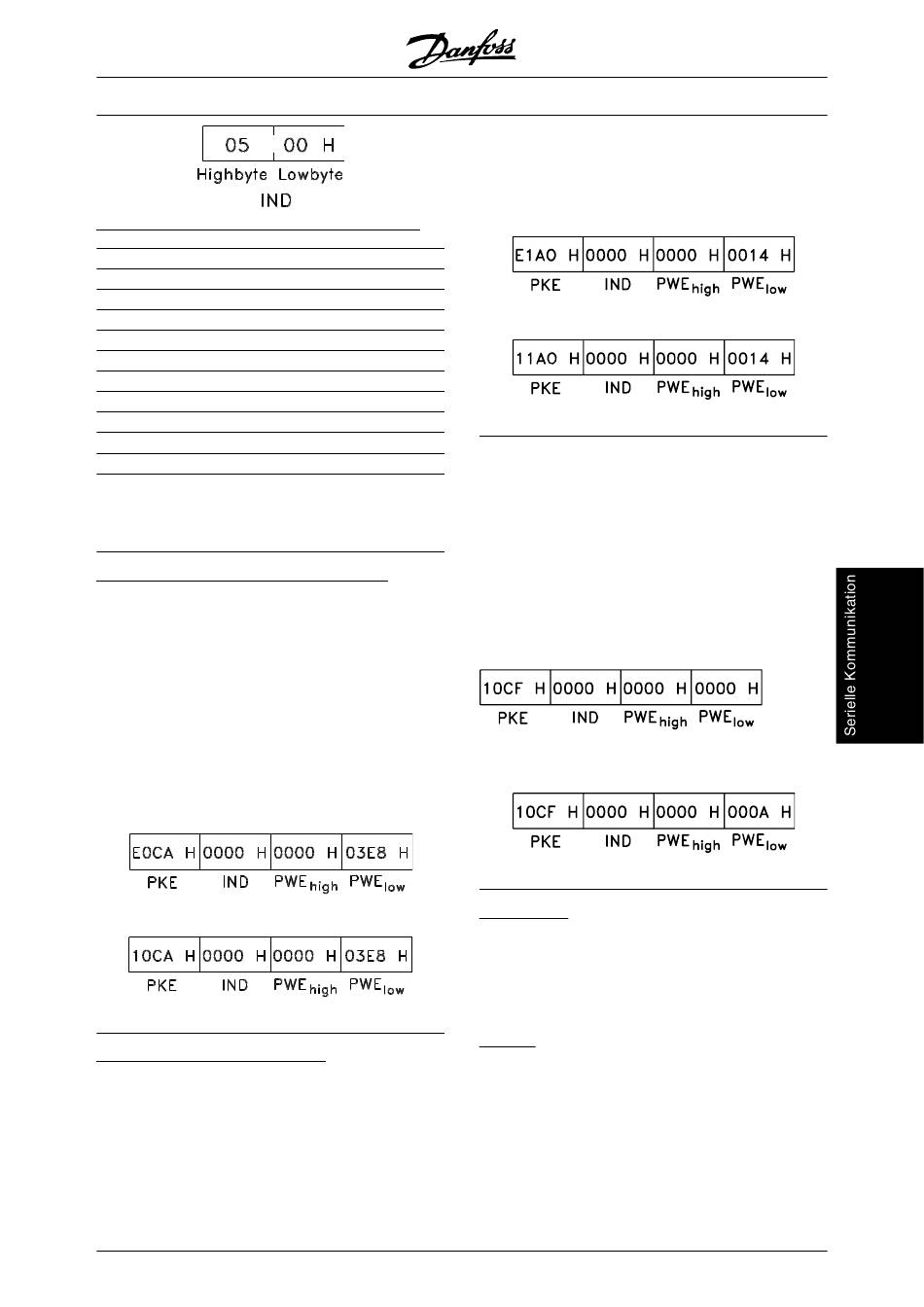

Beispiel - Schreiben eines Parameterwertes:
Parameter 202 Ausgangsfrequenzgrenze hoch, f
soll auf 100 Hz geändert werden. Der Wert muß nach
einem Netzausfall wieder aufgerufen werden und wird
daher in das EEPROM geschrieben.
PKE = E0CA Hex - Schreiben für Parameter
202 Ausgangsfrequenzgrenze hoch, f
IND = 0000 Hex
PWE
= 0000 Hex
MAX
PWE
= 03E8 Hex - Datenwert 1000 ent-
MIN
sprechend 100 Hz, siehe Umrechnung.
Die Antwort des Slave an den Master lautet:
Beispiel - Wahl eines Datenwertes:
Es soll kg/ST [20] in Parameter 416 Prozeßeinheiten
gewählt werden. Der Wert muß nach einem Netzaus-
fall wieder aufgerufen werden und wird daher in das
EEPROM geschrieben.
PKE = E19F Hex - Schreiben für Parameter
416 Prozeßeinheiten
®
MG.52.B1.03 - VLT
ist ein eingetragenes Warenzeichen von Danfoss
®
VLT
5000-Projektierungshandbuch
IND = 0000 Hex
PWE
PWE
wählen
Die Antwort des Slave an den Master lautet:
Beispiel - Lesen eines Parameterwertes:
Der Wert in Parameter 207 Rampenzeit auf 1 soll aus-
gelesen werden.
Der Master sendet folgende Anfrage:
PKE = 10CE Hex - Lesen Parameter 207
Rampenzeit auf 1
IND = 0000 Hex
MAX
PWE
PWE
MAX
Wert in Parameter 207 Rampenzeit auf 1 10 s ist, ist
die Antwort des Slave an den Master:
Umrechnung:
Das Kapitel Werkseinstellungen zeigt die verschiede-
nen Attribute für jeden Parameter. Da ein Parameter-
wert nur als Ganzzahl übertragen werden kann, muß
ein Umrechnungsfaktor für Dezimalstellen verwendet
werden.
Beispiel:
Parameter 201 Ausgangsfrequenzgrenze niedrig f
hat einen Umrechnungsfaktor von 0,1. Wenn Sie die
niedrigste Frequenz von 10 Hz voreinstellen möchten,
muss der Wert 100 übertragen werden. Der Umrech-
nungsfaktor 0,1 bedeutet, dass der übertragene Wert
mit 0,1 multipliziert wird. Der Wert 100 wird somit als
10,0 erkannt.
= 0000 Hex
MAX
= 0014 Hex - Datenoption kg/ST [20]
MIN
= 0000 Hex
MAX
= 0000 Hex
MIN
Wenn der
MIN
93
