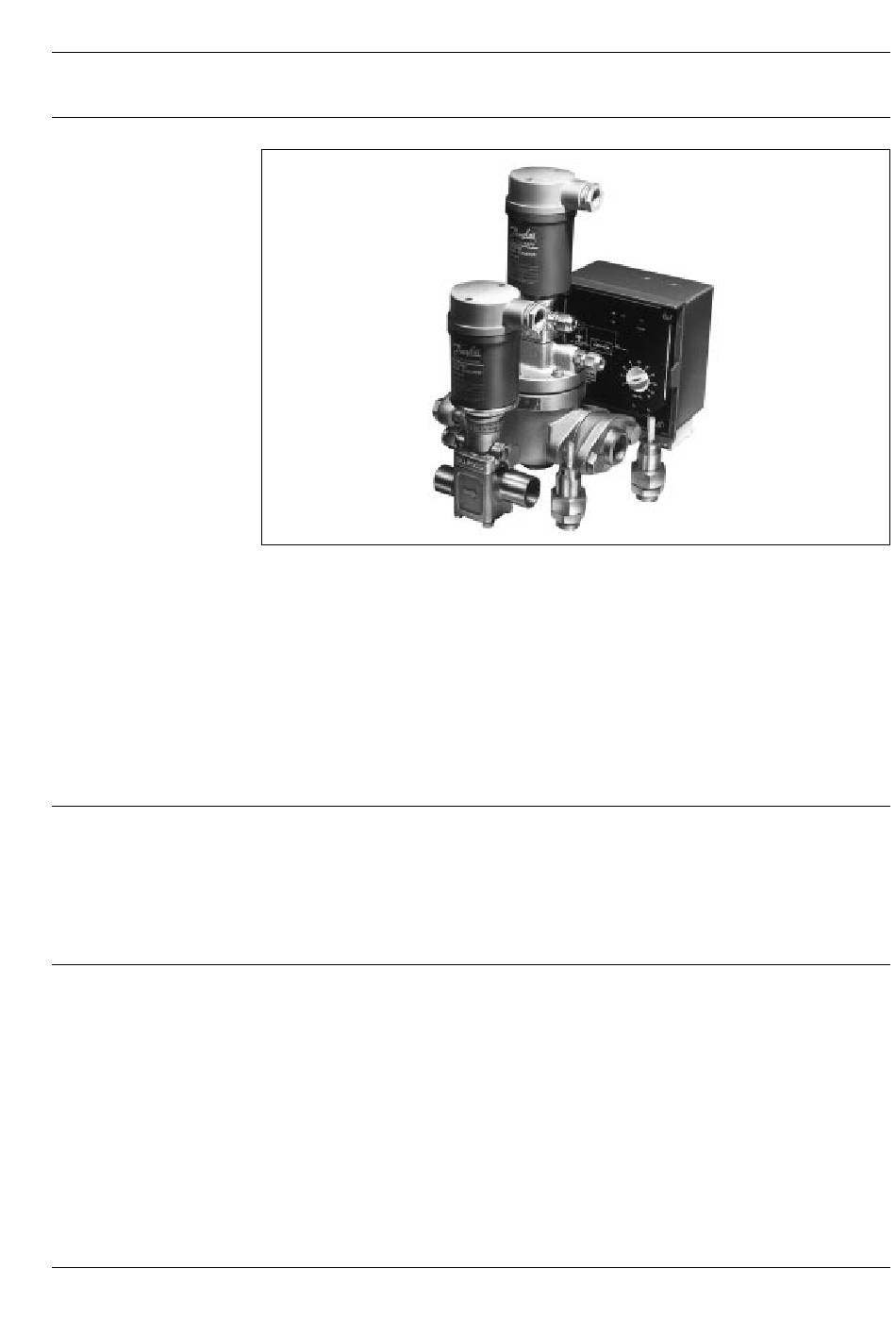

Elektronisch gesteuerte Expansionsventile
Typ TQ / PHTQ und EKS 65
Einführung
Vorteile
Funktionen
© Danfoss 9/96
TQ / PHTQ und EKS 65 sind ein elektronisch
gesteuertes Regelsystem für die Zufuhr von
Kältemittelflüssigkeit in Verdampfern.
Das System ist besonders für Lamellenverdamp-
fer und Flüssigkeitskühler geeignet, sofern sie für
trockene Verdampfung konzipiert wurden.
Die Hauptfunktion des Systems ist die Regelung
der Flüssigkeitszufuhr zu Verdampfern mit trocke-
ner Verdampfung in z.B.
• Luftkühlern
• Flüssigkeitskühlern
• Wärmepumpenanlagen
• Klimaanlagen
• Schiffskälteanlagen
• Das System ist quasi unabhängig von
Änderungen des Verflüssigungsdruckes
• Das System gleicht Änderungen der
Unterkühlung vor dem Expansionsventil aus
• Das System regelt schnell und präzise selbst
bei großen Belastungsänderungen
• Geringe Überhitzung ergibt maximalen
Wirkungsgrad des Verdampfers
• Das System ist energiesparend
Die elektronische Regelkombination TQ / PHTQ
und EKS 65 beinhaltet außer der primären Funk-
tion eine Reihe von Zusatzfunktionen, die durch
zusätzliche Anschlüsse erreicht werden.
• Zwangsöffnung und Zwangsschließung des
TQ/PHTQ
• Stand-by-Schließung des TQ / PHTQ
• Externe Sollwerteinstellung der Überhitzung
mittels eines Potentiometers oder eines
4 - 20 mA Standardsignales.
Katalog RK.00.H5.03

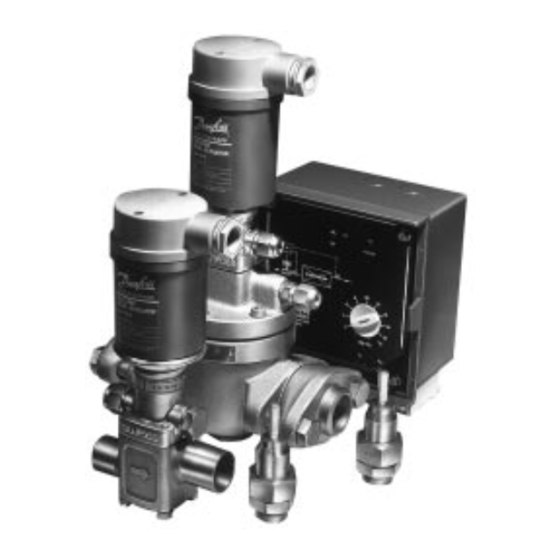

Das System besteht aus folgenden Komponenten:
• Elektronisches Expansionsventil,
Typ TQ / PHTQ
• Elektronischer Regler, Typ EKS 65
• Pt 1000 Ohm Fühler, Typ AKS 21
Das System kann mit Druckerfassung mit Hilfe
folgender Komponente erweitert werden:
• Druckmeßumformer, Typ AKS 32
• Druckmeß-Interface, Typ P/T-Signalumformer
• Max. Ausnutzung des Verdampfers (hoher
Füllungsgrad)
• Eine Einstellung für den gesamten
Arbeitsbereich des Systems
• PI-Regelung
• Die elektrischen Verbindungen zwischen den
Komponenten des Systems ermöglichen eine
freie und praktisch entfernungsunabhängige
Geräteplazierung
• Externe Sollwerteinstellung der Überhitzung
mittels eines Mikro-Prozessors
• Displayanzeige der Überhitzungstemperatur
• Stufenlose MOP-Einstellung
(Max. Operating Pressure).
39
