PID für die Drehzahlregelung

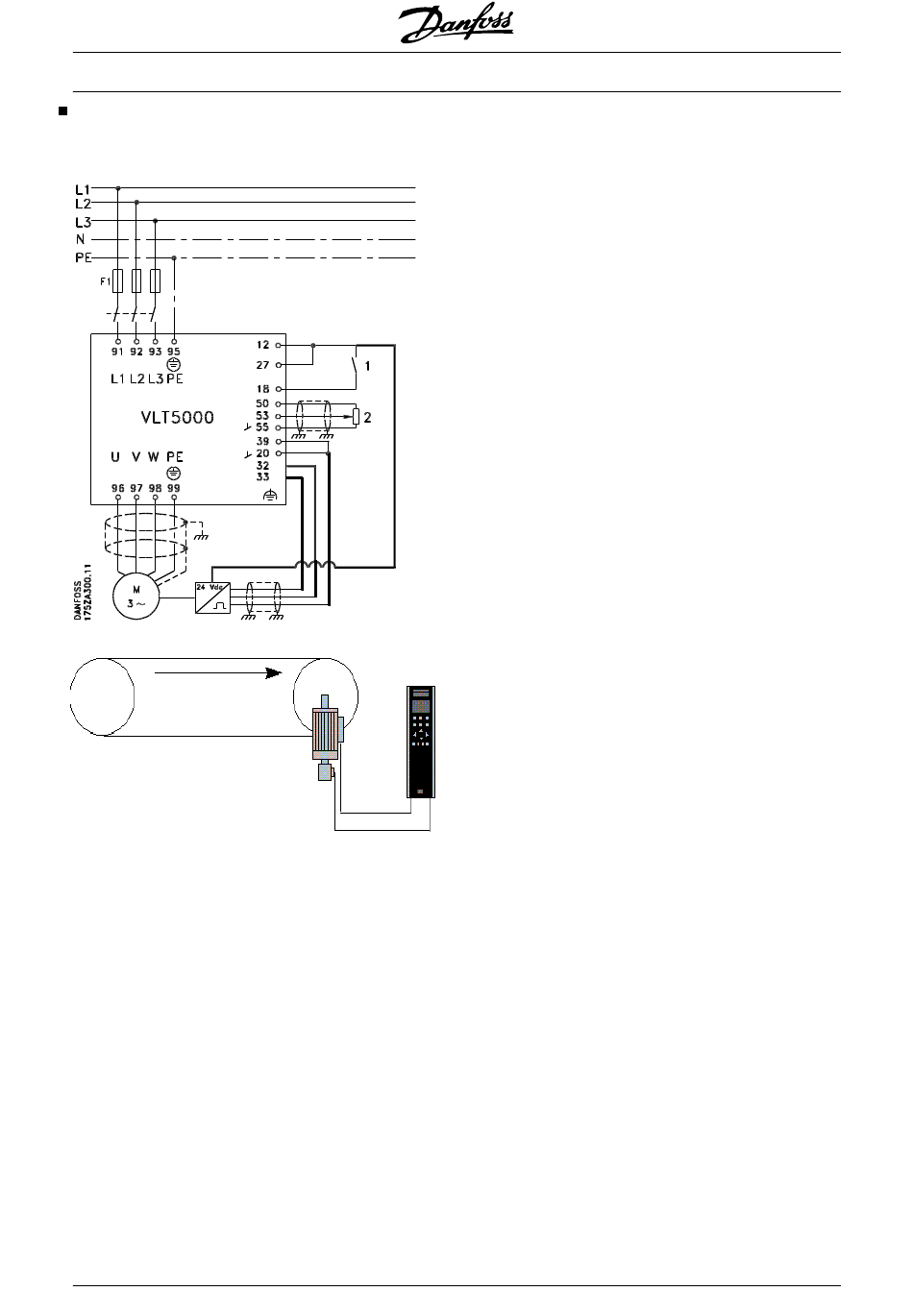

Hier ein Beispiel für die Programmierung einer VLT
Serie 5000 PID-Drehzahlregelung.
175ZA451.10
116
®
VLT
5000-Projektierungshandbuch
Ein Förderband, auf dem schwere Gegenstände
transportiert werden, soll mit einer konstanten Dreh-
zahl laufen, die mit Hilfe eines Potentiometers im Be-
reich 0-1500 U/Min., 0-10 V eingestellt wird. Die
eingestellte Drehzahl mit Hilfe des eingebauten PID-
Drehzahlreglers soll konstant gehalten werden.
Es handelt sich hierbei um eine normale Regelung,
d.h. bei Erhöhung der Last steigt auch die Frequenz
am Förderbandmotor, um die Geschwindigkeit auf-
rechtzuerhalten. Entsprechend fällt die Frequenz,
wenn die Belastung geringer wird.
Als Istwertgeber dient ein Drehgeber mit einer Auflö-
sung von 1024 Pulsen/Umdr. Gegentakt.
1.
Start/Stopp
2.
Drehzahlsollwert 0-1500 U/Min., 0-10 V
3.
Drehgeber 1024 Pulse/Umdr. Gegentakt
®
MG.52.B1.03 - VLT
ist ein eingetragenes Warenzeichen von Danfoss
