3.7.1. Elektrische Installation, Steuerkabel

3

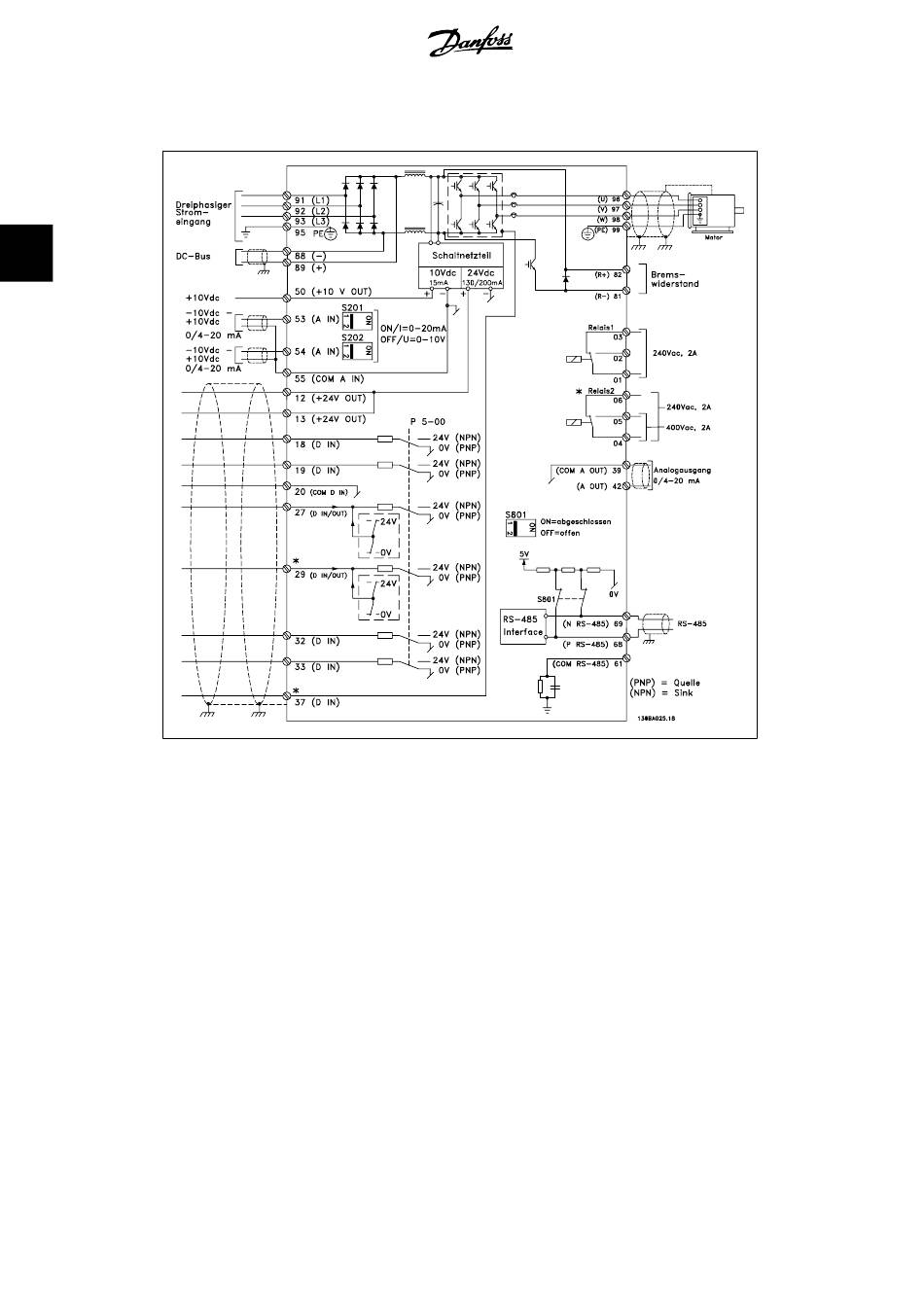

Abbildung 3.82: Übersicht über sämtliche Klemmen (ohne Optionen).
Klemme 37 ist der Eingang, der für die Funktion „Sicherer Stopp" verwendet wird. Der Abschnitt
Stopp installieren
stallation. Siehe auch die Abschnitte Sicherer Stopp und Sicheren Stopp installieren.
Sehr lange Steuerkabel und Analogsignale können in seltenen Fällen und je nach Installation in-
folge von Rauschen von den Netzstromkabeln zu 50/60 Hz-Brummschleifen führen.
In diesem Fall kann man versuchen, ob durch einseitiges Auflegen des Kabelschirms bzw. durch
Verbinden des Kabelschirms über einen 100-nF-Kondensator mit Masse eine Besserung herbei-
geführt werden kann.
Die Digital- und Analogein- und -ausgänge müssen getrennt an die Gleichtakteingänge des Fre-
quenzumrichters (Klemme 20, 55, 39) angeschlossen werden, damit Erdströme von beiden
Gruppen die anderen Gruppen nicht beeinträchtigen. Beispielsweise kann das Schalten eines Di-
gitaleingangs das Analogeingangssignal stören.
