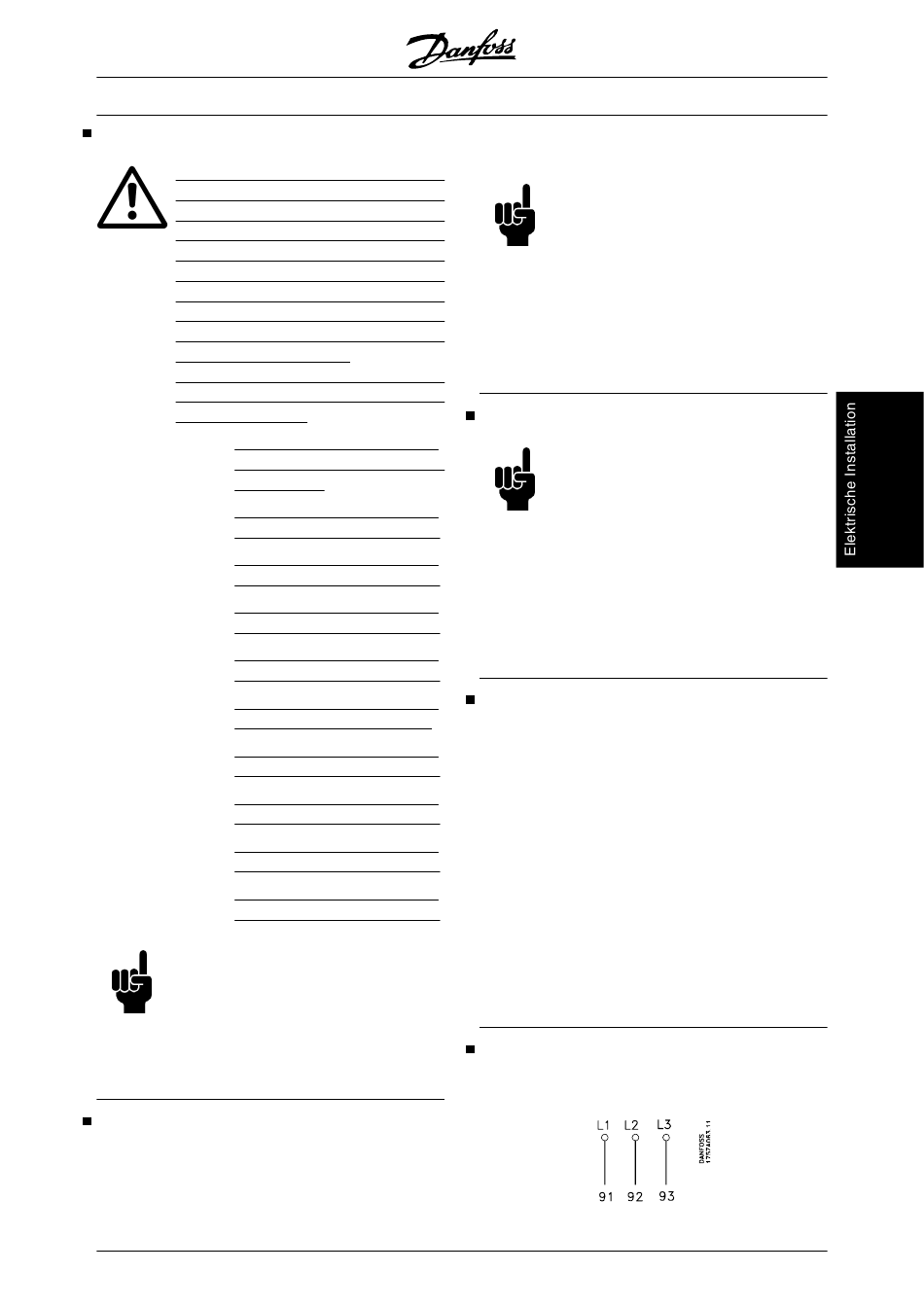

Elektrische Installation
Der Frequenzumrichter steht bei Netzan-
schluss unter gefährlicher Spannung. Ei-
ne unsachgemäße Installation des Motors
oder
des
Frequenzumrichters
schwere Sach- und Körperschäden oder
sogar tödliche Verletzungen verursachen.
Befolgen Sie daher stets die Anweisun-
gen in diesem Handbuch sowie die örtli-
chen und nationalen Vorschriften und
Sicherheitsbestimmungen.
Das Berühren elektrischer Teile - auch
nach der Trennung vom Netz - kann le-
bensgefährlich sein.
Bei VLT 5001-5006, 200-240 V
und 380-500 V mindestens 4 Mi-
nuten warten.
Bei VLT 5008-5052, 200-240 V
mindestens 15 Minuten warten.
Bei VLT 5008-5062, 380-500 V
mindestens 15 Minuten warten.
Bei VLT 5072-5302, 380-500 V
mindestens 20 Minuten warten.
Bei VLT 5352-5552, 380-500 V
mindestens 40 Minuten warten.
Bei VLT 5001-5005, 525-600 V
mindestens 4 Minuten warten.
Bei VLT 5006-5022, 525-600 V
mindestens 15 Minuten warten.
Bei VLT 5027-5062, 525-600 V
mindestens 30 Minuten warten.
Bei VLT 5042-5352, 525-690 V
mindestens 20 Minuten warten.
Bei VLT 5402-5602, 525-690 V
mindestens 30 Minuten warten.
ACHTUNG!
Der Betreiber bzw. Elektroinstallateur ist
für eine ordnungsgemäße Erdung und die
Einhaltung der jeweils gültigen nationalen
und örtlichen Sicherheitsbestimmungen
verantwortlich.
Hochspannungsprüfung
Eine Hochspannungsprüfung kann durch Kurzschlie-
ßen der Anschlüsse U, V, W, L
®
MG.52.B1.03 - VLT
ist ein eingetragenes Warenzeichen von Danfoss
®
VLT
5000-Projektierungshandbuch
Sekunde langes Anlegen von max. 2,15 kV DC zwi-
schen diesem Kurzschluß und der Masse erfolgen.
kann
Sicherheitserdung
Zusätzlicher Schutz (RCD)
Fehlstromschutzschalter, Nullung oder Erdung kön-
nen ein zusätzlicher Schutz sein, vorausgesetzt, die
örtlichen Sicherheitsnormen werden eingehalten.
Bei Erdungsfehlern können Gleichspannungsanteile
im Fehlstrom entstehen.
Fehlstromschutzschalter sind ggf. gemäß den örtli-
chen Vorschriften anzuwenden. Die Schutzschalter
müssen zum Schutz von dreiphasigen Geräten mit
Gleichrichterbrücke und für kurzzeitiges Ableiten von
Impulsstromspitzen im Einschaltmoment geeignet
sein.
Siehe auch Abschnitt Besondere Bedingungen im Pro-
jektierungshandbuch.
Elektrische Installation - Netzversorgung
Der Anschluss an die Netzspannung erfolgt mit drei
Phasen an die Klemmen L
, L
und L
und 1
1
2
3
ACHTUNG!
Der Funkentstörschalter muß beim Hoch-
spannungstest geschlossen sein (Positi-
on ON) (siehe Abschnitt
schalter).
Netz- und Motoranschluß müssen bei ei-
nem Hochspannungstest der gesamten
Anlage evtl. unterbrochen werden, wenn
die Ableitströme zu hoch sind.
ACHTUNG!
Der Frequenzumrichter weist hohe Ableit-
ströme auf und ist deshalb aus Sicher-
heitsgründen vorschriftsmäßig zu erden.
Benutzen Sie die Erdungsklemme (siehe
Abschnitt
Elektrische Installation, Leis-
tungskabel), die einen verstärkten An-
schluß an Erde ermöglicht.
Beachten Sie die nationalen Sicherheits-
vorschriften.
, L
, L
.
1
2
3
Funkentstör-
65
