3.5. Elektrische Installation

3.5.1. Steuerleitungen

Schließen Sie die Leitungen wie im Produk-
thandbuch des Frequenzumrichters beschrie-
ben an. Denken Sie daran, die Abschirmungen
ordnungsgemäß anzuschließen, um optimale
elektrische Störfestigkeit sicherzustellen.
Steuerkabelführung
Alle Steuerleitungen mit der festgelegten
Steuerkabelführung befestigen.
Feldbus-Anschluss
Anschlüsse werden an die entsprechenden
Optionen auf der Steuerkarte hergestellt. Nä-
here Informationen siehe das entsprechende
Feldbus-Produkthandbuch. Das Kabel muss
an der linken Innenseite des Frequenzumrich-
ters verlegt und zusammen mit anderen Steu-
erleitungen befestigt werden.
Bei den Geräten mit IP00 (Chassis) und IP21
(NEMA 1) kann der Feldbus ebenfalls wie un-
ten abgebildet von der Oberseite des Geräts
angeschlossen werden. Beim IP21-Gerät (NE-
MA 1) muss eine Abdeckplatte entfernt wer-
den.
Installation der externen 24 Volt-DC-
Versorgung
Drehmoment: 0,5 - 0,6 Nm
Schraubengröße: M3
MG.33.U1.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss

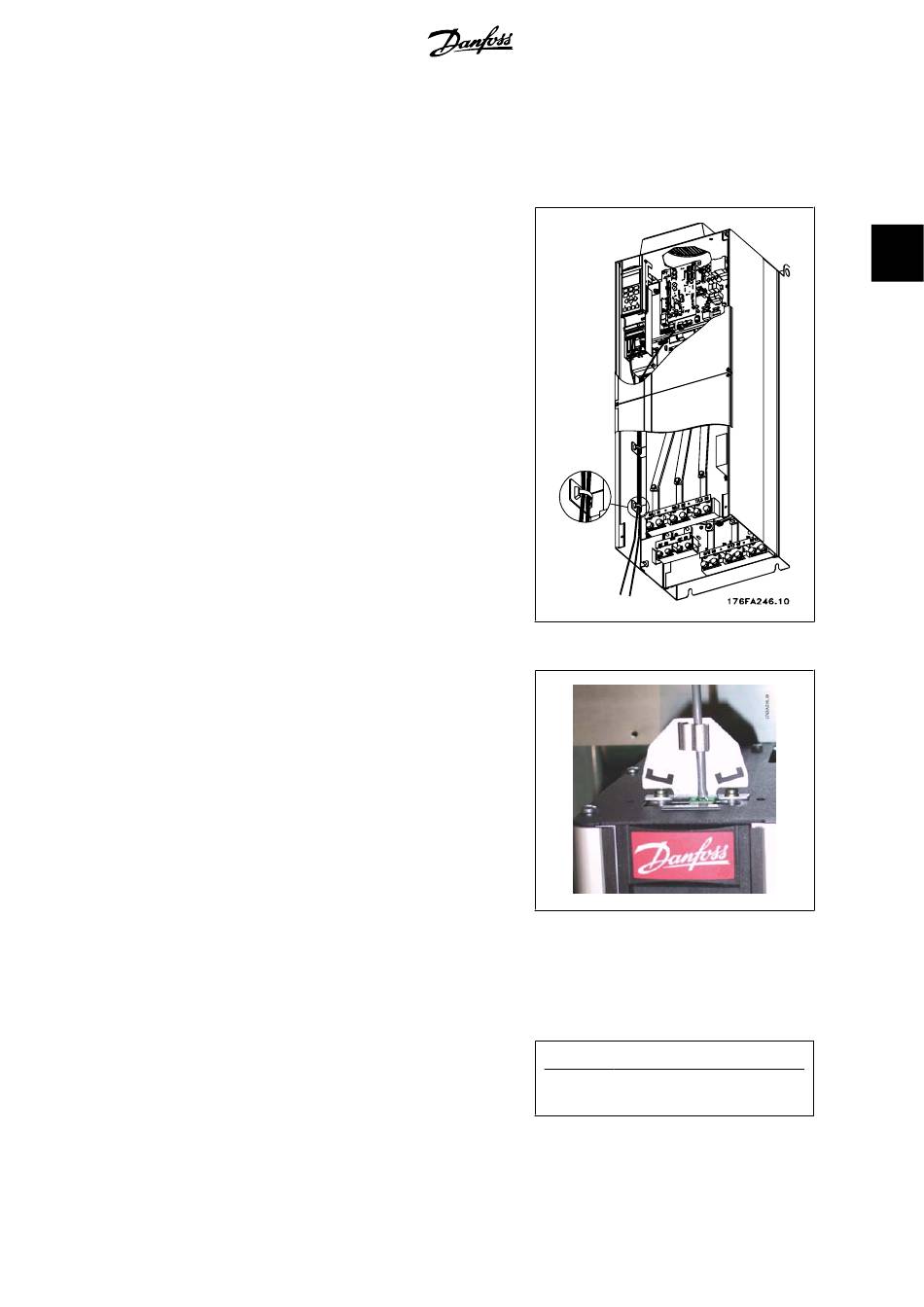

Abbildung 3.68: Verlegung von Steuerkabeln
Abbildung 3.69: Anschluss von oben für Feldbus
Nr. Funktion
35 (-), 36 Externe 24 V DC-Versorgung
(+)
