Operating Guide
AVQM, AVQMT –
AVQM (PN 16)
DN 15-32
DN 15-50
∆p = 0,2
∆p = 0,2
ENGLISH

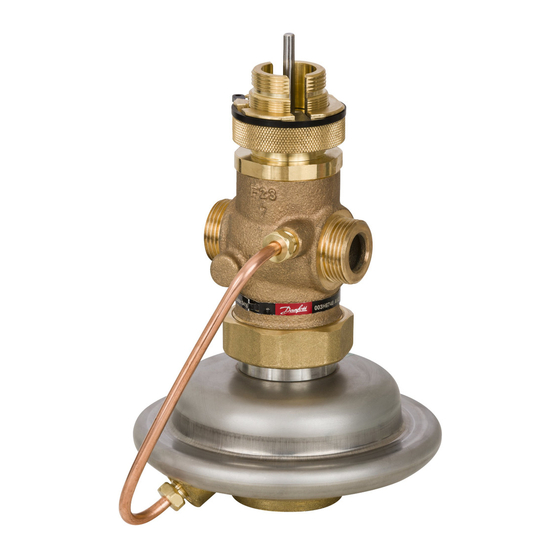

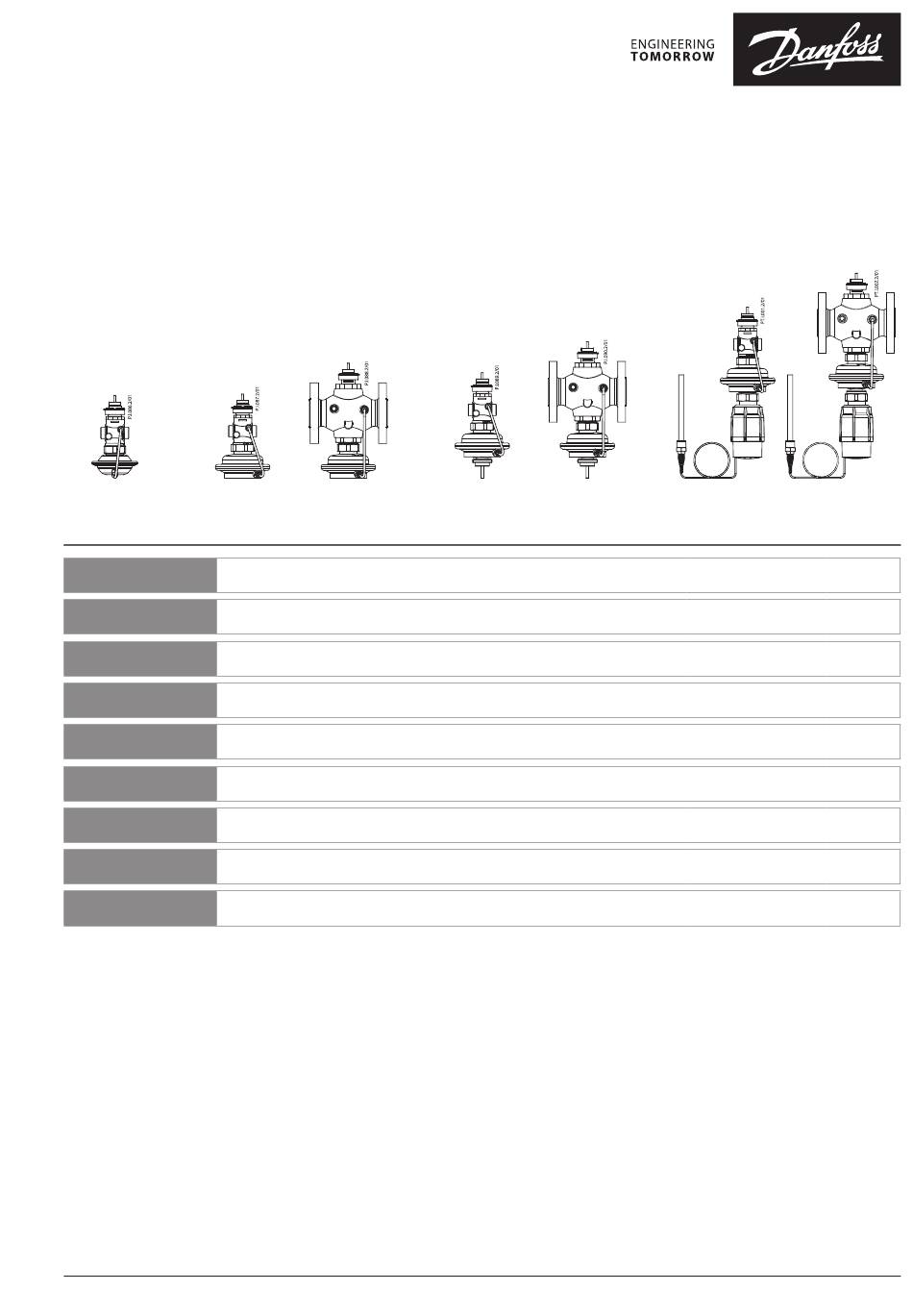

Pressure independent control valve with integrated flow limiter AVQM, AVQMT
DANSK
Trykuafhængig reguleringsventil med integreret flowbegrænser AVQM, AVQMT
Druckunabhängiges Regelventil mit integriertem Durchflussbegrenzer AVQM,
DEUTSCH
AVQMT
Válvulas de control independientes de la presión con limitador de caudal integrado
ESPAÑOL
AVQM y AVQMT
SLOVENŠČINA
Tlačno neodvisni regulacijski ventil z vgrajenim omejevalnikom pretoka AVQM, AVQMT www.danfoss.com
Niezależny od ciśnienia zawór regulacyjny z wbudowanym ogranicznikiem
POLSKI
przepływu AVQM, AVQMT
Nyomásfüggetlen szabályozó szelep beépített térfogatáram-korlátozóval AVQM,
MAGYAR
AVQMT
Regulacioni ventil nezavisan od promene pritiska u sistemu sa ugrađenim limiterom
SRPSKI
protoka AVQM, AVQMT
Valvola di regolazione indipendente dalla pressione con regolatore della portata
ITALIANO
integrato AVQM, AVQMT
