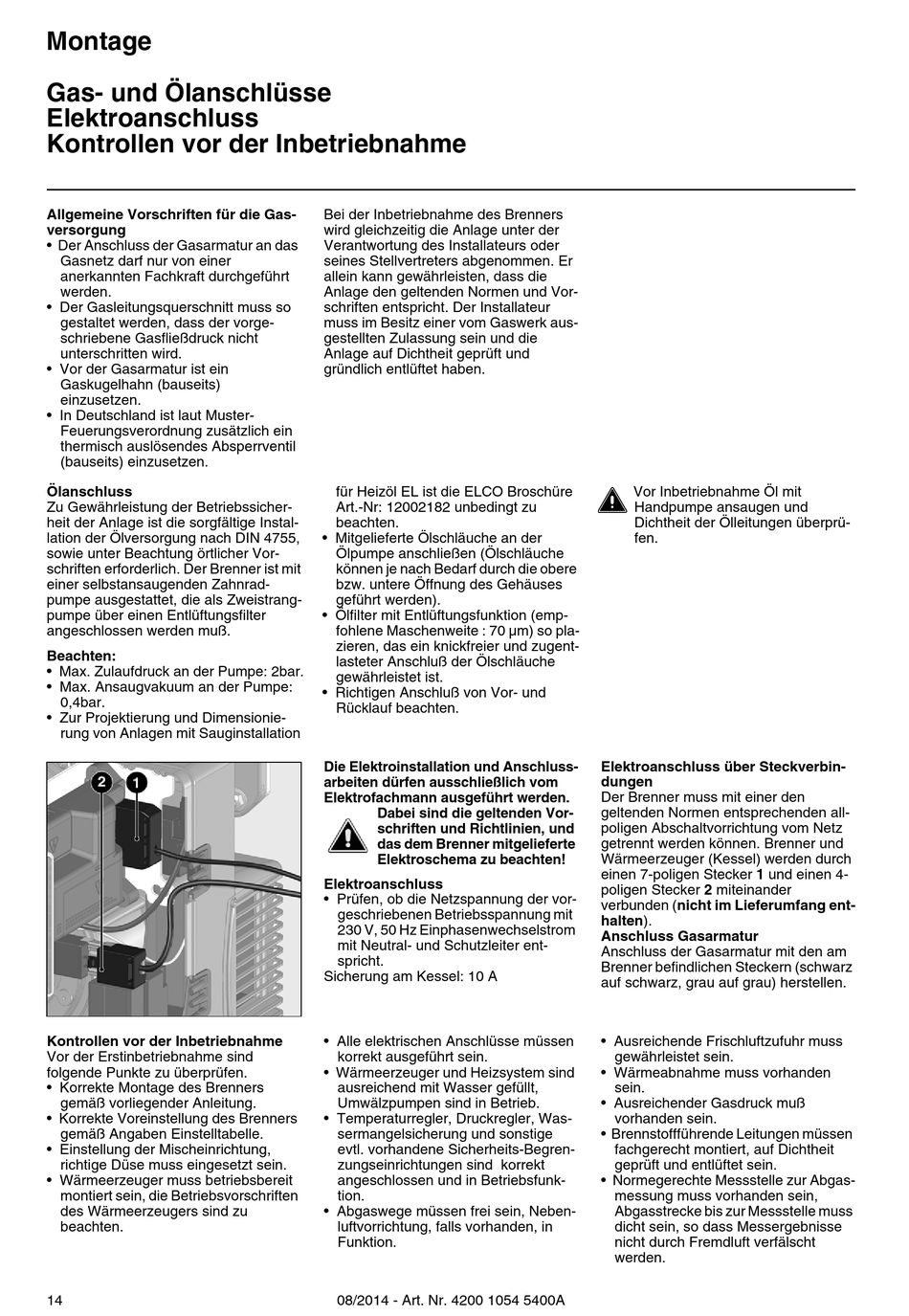

Gas- Und Ölanschlüsse; Elektroanschluss; Kontrollen Vor Der Inbetriebnahme - elco VGL3.290 D Originalbetriebsanleitung

Montage
Gas- und Ölanschlüsse

Elektroanschluss

Kontrollen vor der Inbetriebnahme

Allgemeine Vorschriften für die Gas-
versorgung
• Der Anschluss der Gasarmatur an das
Gasnetz darf nur von einer
anerkannten Fachkraft durchgeführt
werden.
• Der Gasleitungsquerschnitt muss so
gestaltet werden, dass der vorge-
schriebene Gasfließdruck nicht
unterschritten wird.
• Vor der Gasarmatur ist ein
Gaskugelhahn (bauseits)
einzusetzen.
• In Deutschland ist laut Muster-
Feuerungsverordnung zusätzlich ein
thermisch auslösendes Absperrventil
(bauseits) einzusetzen.
Ölanschluss
Zu Gewährleistung der Betriebssicher-
heit der Anlage ist die sorgfältige Instal-
lation der Ölversorgung nach DIN 4755,
sowie unter Beachtung örtlicher Vor-
schriften erforderlich. Der Brenner ist mit
einer selbstansaugenden Zahnrad-
pumpe ausgestattet, die als Zweistrang-
pumpe über einen Entlüftungsfilter
angeschlossen werden muß.
Beachten:
• Max. Zulaufdruck an der Pumpe: 2bar.
• Max. Ansaugvakuum an der Pumpe:
0,4bar.
• Zur Projektierung und Dimensionie-
rung von Anlagen mit Sauginstallation
Kontrollen vor der Inbetriebnahme
Vor der Erstinbetriebnahme sind
folgende Punkte zu überprüfen.
• Korrekte Montage des Brenners
gemäß vorliegender Anleitung.
• Korrekte Voreinstellung des Brenners
gemäß Angaben Einstelltabelle.
• Einstellung der Mischeinrichtung,
richtige Düse muss eingesetzt sein.
• Wärmeerzeuger muss betriebsbereit
montiert sein, die Betriebsvorschriften
des Wärmeerzeugers sind zu
beachten.
14
Bei der Inbetriebnahme des Brenners
wird gleichzeitig die Anlage unter der
Verantwortung des Installateurs oder
seines Stellvertreters abgenommen. Er
allein kann gewährleisten, dass die
Anlage den geltenden Normen und Vor-
schriften entspricht. Der Installateur
muss im Besitz einer vom Gaswerk aus-
gestellten Zulassung sein und die
Anlage auf Dichtheit geprüft und
gründlich entlüftet haben.
für Heizöl EL ist die ELCO Broschüre
Art.-Nr: 12002182 unbedingt zu
beachten.
• Mitgelieferte Ölschläuche an der
Ölpumpe anschließen (Ölschläuche
können je nach Bedarf durch die obere
bzw. untere Öffnung des Gehäuses
geführt werden).
• Ölfilter mit Entlüftungsfunktion (emp-
fohlene Maschenweite : 70 µm) so pla-
zieren, das ein knickfreier und zugent-
lasteter Anschluß der Ölschläuche
gewährleistet ist.
• Richtigen Anschluß von Vor- und
Rücklauf beachten.
Die Elektroinstallation und Anschluss-
arbeiten dürfen ausschließlich vom
Elektrofachmann ausgeführt werden.
Dabei sind die geltenden Vor-
schriften und Richtlinien, und
das dem Brenner mitgelieferte
Elektroschema zu beachten!
Elektroanschluss
• Prüfen, ob die Netzspannung der vor-
geschriebenen Betriebsspannung mit
230 V, 50 Hz Einphasenwechselstrom
mit Neutral- und Schutzleiter ent-
spricht.
Sicherung am Kessel: 10 A
• Alle elektrischen Anschlüsse müssen
korrekt ausgeführt sein.
• Wärmeerzeuger und Heizsystem sind
ausreichend mit Wasser gefüllt,
Umwälzpumpen sind in Betrieb.
• Temperaturregler, Druckregler, Was-
sermangelsicherung und sonstige
evtl. vorhandene Sicherheits-Begren-
zungseinrichtungen sind korrekt
angeschlossen und in Betriebsfunk-
tion.
• Abgaswege müssen frei sein, Neben-
luftvorrichtung, falls vorhanden, in
Funktion.
08/2014 - Art. Nr. 4200 1054 5400A

Vor Inbetriebnahme Öl mit
Handpumpe ansaugen und
Dichtheit der Ölleitungen überprü-
fen.
Elektroanschluss über Steckverbin-
dungen
Der Brenner muss mit einer den
geltenden Normen entsprechenden all-
poligen Abschaltvorrichtung vom Netz
getrennt werden können. Brenner und
Wärmeerzeuger (Kessel) werden durch
einen 7-poligen Stecker 1 und einen 4-
poligen Stecker 2 miteinander
verbunden (nicht im Lieferumfang ent-
halten).
Anschluss Gasarmatur
Anschluss der Gasarmatur mit den am
Brenner befindlichen Steckern (schwarz
auf schwarz, grau auf grau) herstellen.
• Ausreichende Frischluftzufuhr muss
gewährleistet sein.
• Wärmeabnahme muss vorhanden
sein.
• Ausreichender Gasdruck muß
vorhanden sein.
• Brennstoffführende Leitungen müssen
fachgerecht montiert, auf Dichtheit
geprüft und entlüftet sein.
• Normegerechte Messstelle zur Abgas-
messung muss vorhanden sein,
Abgasstrecke bis zur Messstelle muss
dicht sein, so dass Messergebnisse
nicht durch Fremdluft verfälscht
werden.
