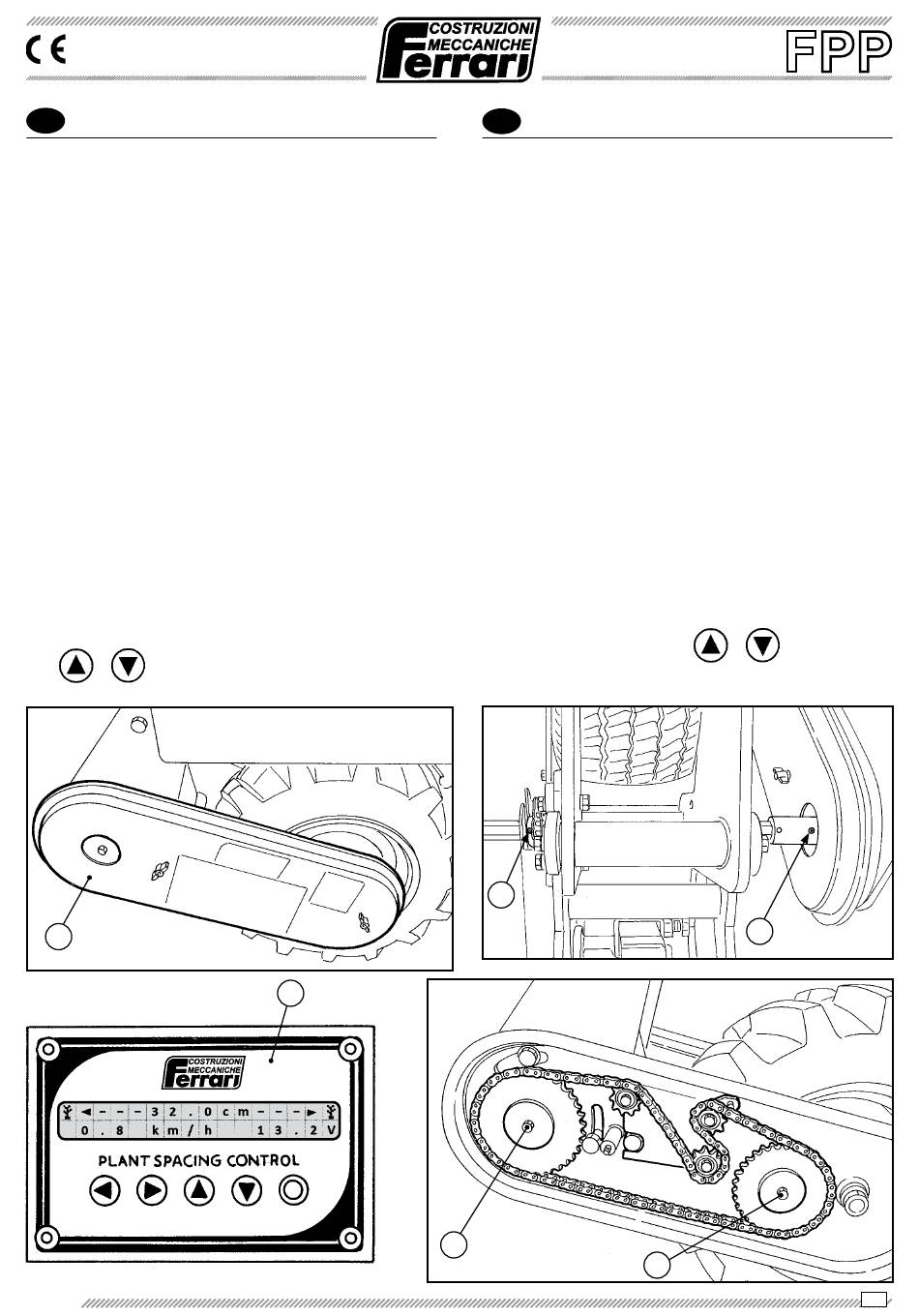

EINSTELLUNG DES ABSTANDS IN DER
REIHE
Der Abstand zwischen den einzelnen Pflanzen in der Reihe
kann nach Bedarf des Kunden an der Maschine eingestellt
werden.
Dazu (bei der Standardversion) wie folgt vorgehen:
• Die Abdeckung (A) öffnen.
• Nach den Angaben auf dem Klebeschild (Abb. 1) die
für den gewünschten Abstand passenden Zahnräder
auswählen, die Kette abnehmen, die Schrauben (B)
und (C) lösen und die Zahnräder vom Zapfen abziehen.
Überprüfen, welche Anzahl von Zähnen der Zahnräder
für den gewünschten Abstand geeignet ist, und in der
angegebenen Richtung montieren (Abb. 1).
• Bei den Ausführungen mit Einheiten außerhalb der Räder
wird dieser Vorgang nur für die untere Antriebswelle (C)
durchgeführt, während für die Welle (B) das Zahnrad der
ersten, an das Schutzgehäuse angrenzenden Einheit in
Richtung Außenseite der Maschine entriegelt werden
muss, dazu mit einem 4 mm Innensechskantschlüssel
die beiden Madenschrauben (D) lösen, damit die Welle
entfernt und das Verhältnis verändert werden kann.
• Bei der Version mit „PS C" den Abstand zwischen den
Pflanzen mit der Tastatur (E) einstellen, indem die Pfei-
le verwendet werden, um den Abstand auf
dem Display einzustellen (Abb. 2).
A
Fig./Abb.Рис. 2
Ed. 10/2018
E
B
TRAPIANTATRICE TRAINATA
TOWED TRANSPLANTING MACHINE
GEZOGENE PFLANZMASCHINE
БУКСИРУЕМАЯ РАССАДОПОСАДОЧНАЯ МАШИНА
RU
НАСТРОЙКА РАССТОЯНИЯ МЕЖДУ
РАСТЕНИЯМИ В РЯДУ
На машине, в зависимости от требований клиента,
можно изменить расстояние между растениями в ряду.
Чтобы выполнить настоящую операцию (в стандартной
версии), действуйте следующим образом:
• Откройте картер (A).
• В соответствии с наклейкой (Рис. 1), выберите под-
ходящие шестерёнчатые колёса для требуемого
расстояния, снимите цепь, ослабьте винт (B) и (C), и
снимите венцы со штыря. Проверьте количество зу-
бьев венцов, подходящих для получения требуемо-
го расстояния и установите в указанном положении
(Рис. 1).
• В серии с элементами, расположенными снаружи
колёс, настоящая операция выполняется только на
нижнем ведущем валу (C), а для вала (B) необхо-
димо заблокировать штырь первого элемента возле
картера с внешней стороны машины с помощью двух
установочных винтов (D) шестигранным шлицем 4
мм, чтобы снять вал и заменить соотношение.
• В версии "PSC" можно установить расстояние между
растениями с помощью кнопочного пульта (E), пере-
йдя с помощью стрелок
страницу (Рис. 2).
D
C
FPP
на указанную
D
