Einsatz CPU 313-6CF13
Einstellung der CPU-Parameter > Parametrierung über Siemens CPU
IP-Adress-Parameter in
Projekt übernehmen
5.8 Einstellung der CPU-Parameter
5.8.1 Parametrierung über Siemens CPU
Parametrierung über
Siemens CPU 313C-2DP
54
1.
Öffnen Sie den Siemens Hardware-Konfigurator und projek-
tieren Sie die Siemens CPU 313C-2DP (6ES7 313-6CF03-0AB0
V2.6).
2.
Projektieren Sie die Module am Standard-Bus.
3.

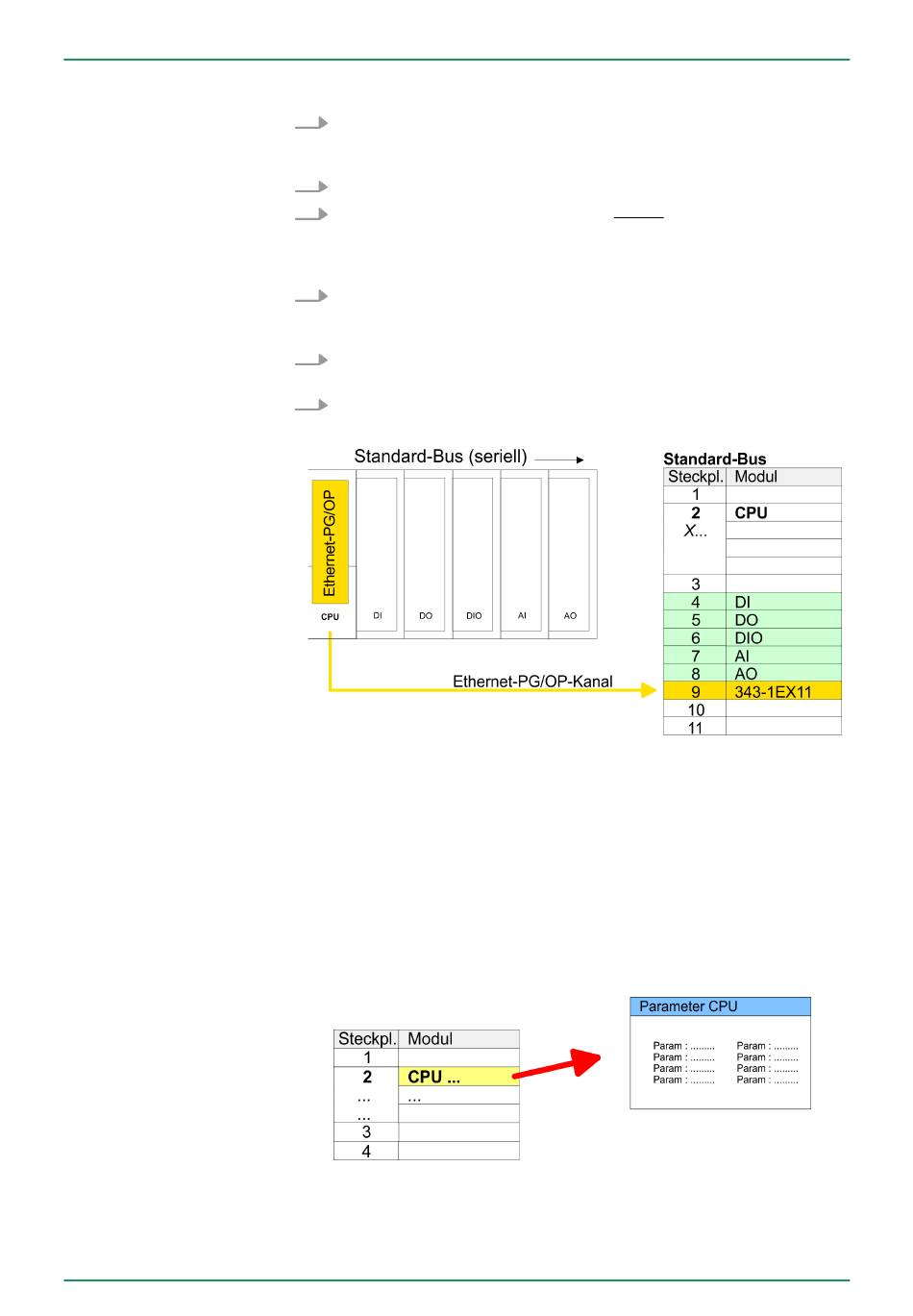

Für den Ethernet-PG/OP-Kanal ist immer unterhalb der reell
gesteckten Module ein Siemens CP 343-1 (SIMATIC 300 \ CP
300 \ Industrial Ethernet \ CP 343-1 \ 6GK7 343-1EX11 0XE0)
zu platzieren.
4.
Öffnen Sie durch Doppelklick auf den CP 343-1EX11 den Eigen-
schaften-Dialog und geben Sie für den CP unter
"Eigenschaften" die zuvor zugewiesenen IP-Adress-Daten an.
5.
Ordnen Sie den CP einem "Subnetz" zu. Ohne Zuordnung
werden die IP-Adress-Daten nicht übernommen!
6.
Übertragen Sie Ihr Projekt.
Da die CPU im Hardware-Konfigurator als Siemens CPU 313C-2DP
(6ES7 313-6CF03-0AB0 V2.6) zu projektieren ist, können Sie bei der
Hardware-Konfiguration unter den "Eigenschaften" der CPU
313C-2DP die Parameter für die CPU 313-6CF13 einstellen. Durch
Doppelklick auf die CPU 313C-2DP gelangen Sie in das Parametrier-
fenster für die CPU. Über die Register haben Sie Zugriff auf alle
Parameter Ihrer CPU.
HB140 | CPU-SC | 313-6CF13 | DE | 15-50
VIPA System 300S
