VIPA System 300S
PROFIBUS-DP SyncIn
5.9.2.2
Token Watch
5.10
Projekt transferieren
Übersicht
HB140 | CPU-SC | 313-6CF13 | DE | 15-50

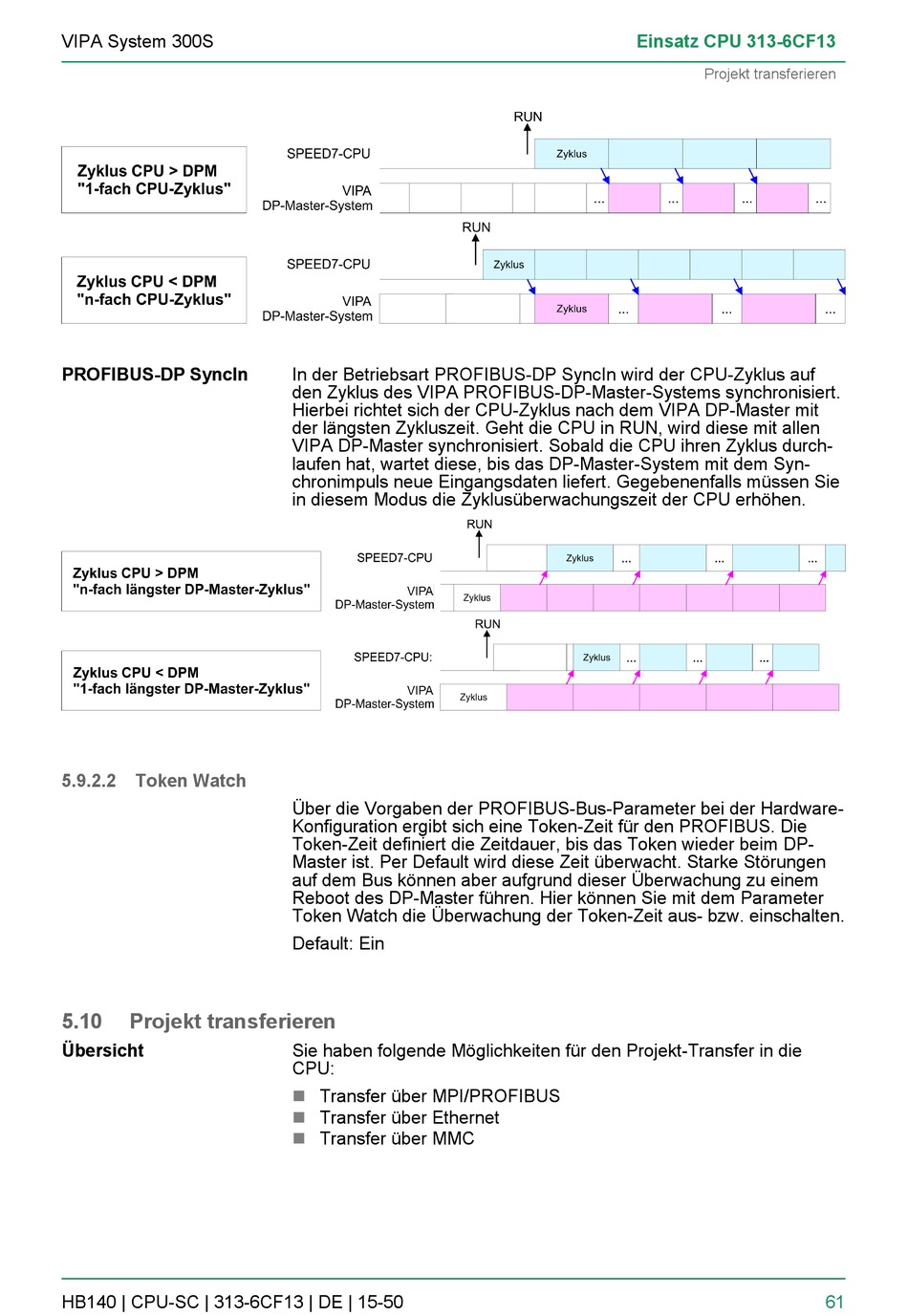

In der Betriebsart PROFIBUS-DP SyncIn wird der CPU-Zyklus auf
den Zyklus des VIPA PROFIBUS-DP-Master-Systems synchronisiert.
Hierbei richtet sich der CPU-Zyklus nach dem VIPA DP-Master mit
der längsten Zykluszeit. Geht die CPU in RUN, wird diese mit allen
VIPA DP-Master synchronisiert. Sobald die CPU ihren Zyklus durch-
laufen hat, wartet diese, bis das DP-Master-System mit dem Syn-
chronimpuls neue Eingangsdaten liefert. Gegebenenfalls müssen Sie
in diesem Modus die Zyklusüberwachungszeit der CPU erhöhen.
Über die Vorgaben der PROFIBUS-Bus-Parameter bei der Hardware-
Konfiguration ergibt sich eine Token-Zeit für den PROFIBUS. Die
Token-Zeit definiert die Zeitdauer, bis das Token wieder beim DP-
Master ist. Per Default wird diese Zeit überwacht. Starke Störungen
auf dem Bus können aber aufgrund dieser Überwachung zu einem
Reboot des DP-Master führen. Hier können Sie mit dem Parameter
Token Watch die Überwachung der Token-Zeit aus- bzw. einschalten.
Default: Ein
Sie haben folgende Möglichkeiten für den Projekt-Transfer in die
CPU:
n
Transfer über MPI/PROFIBUS
n
Transfer über Ethernet
Transfer über MMC
n
Einsatz CPU 313-6CF13
Projekt transferieren
61
