Einsatz CPU 313-6CF13
Adressbelegung

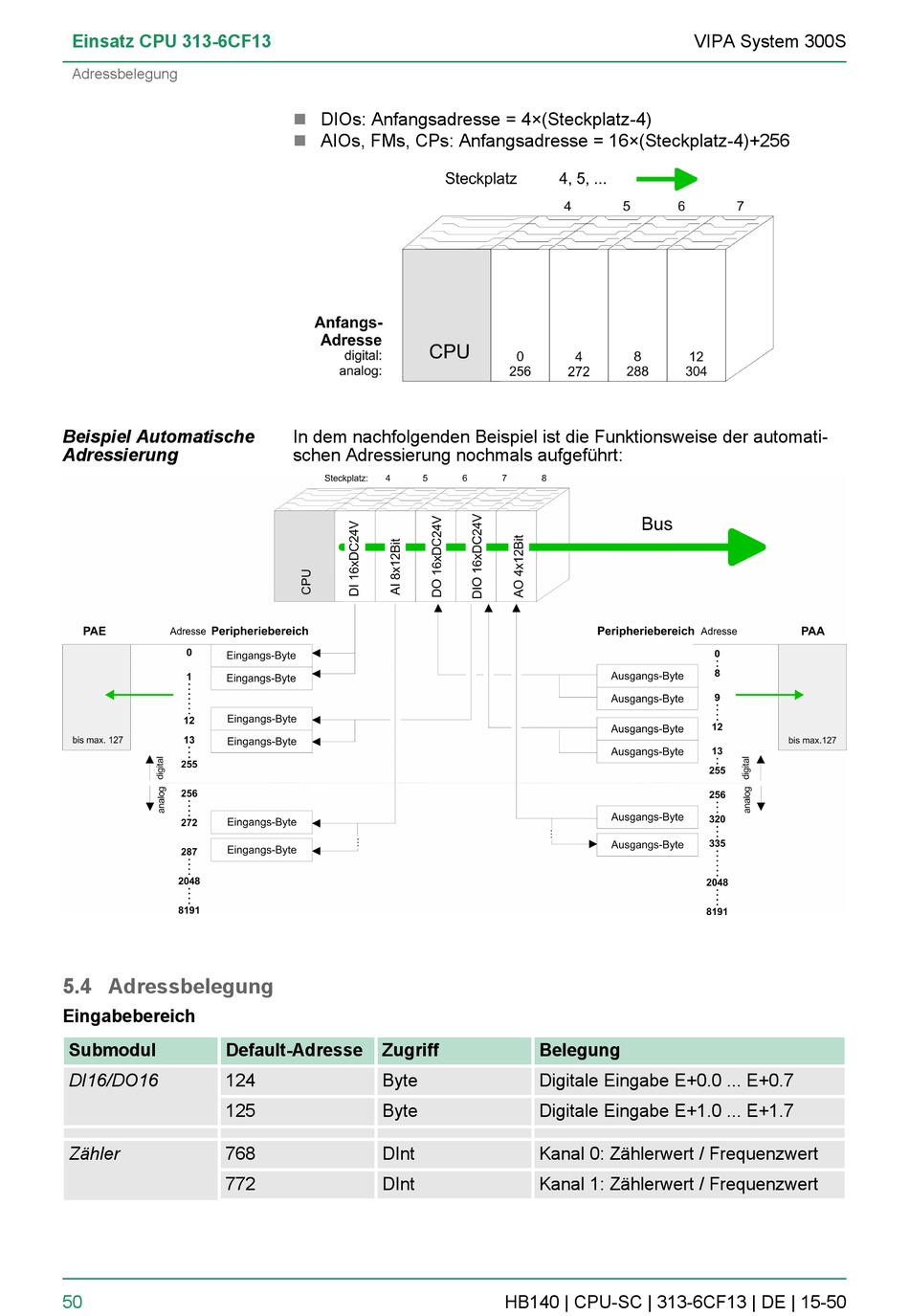

Beispiel Automatische
Adressierung
5.4 Adressbelegung
Eingabebereich
Submodul
Default-Adresse
DI16/DO16
124
125
Zähler
768
772
50
n
DIOs: Anfangsadresse = 4×(Steckplatz-4)
n
AIOs, FMs, CPs: Anfangsadresse = 16×(Steckplatz-4)+256
In dem nachfolgenden Beispiel ist die Funktionsweise der automati-
schen Adressierung nochmals aufgeführt:
Zugriff
Byte
Byte
DInt
DInt
Belegung
Digitale Eingabe E+0.0 ... E+0.7
Digitale Eingabe E+1.0 ... E+1.7
Kanal 0: Zählerwert / Frequenzwert
Kanal 1: Zählerwert / Frequenzwert
HB140 | CPU-SC | 313-6CF13 | DE | 15-50
VIPA System 300S
