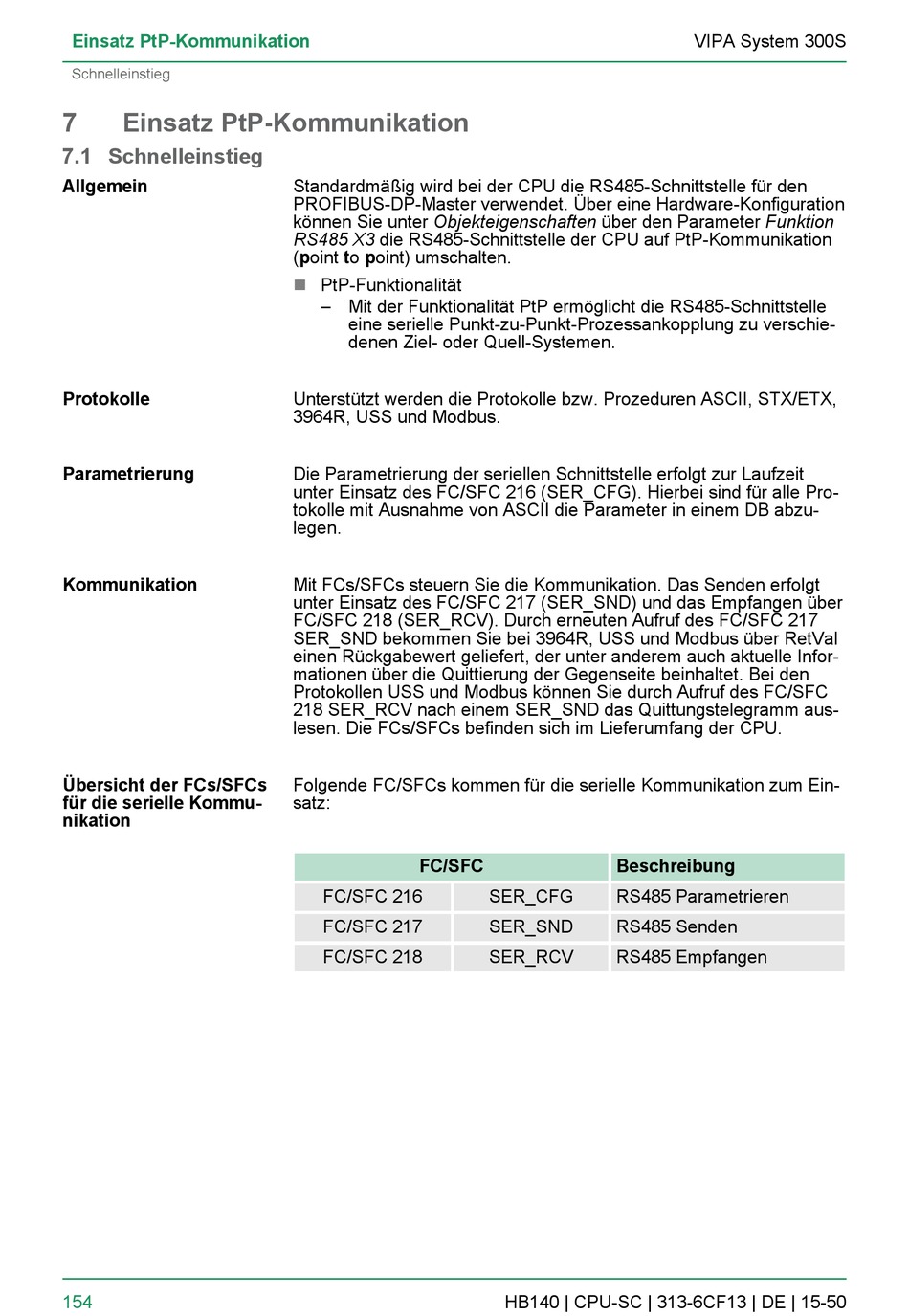

Einsatz PtP-Kommunikation
Schnelleinstieg
7
Einsatz PtP-Kommunikation
7.1 Schnelleinstieg
Allgemein
Protokolle
Parametrierung
Kommunikation
Übersicht der FCs/SFCs
für die serielle Kommu-
nikation
154
Standardmäßig wird bei der CPU die RS485-Schnittstelle für den
PROFIBUS-DP-Master verwendet. Über eine Hardware-Konfiguration
können Sie unter Objekteigenschaften über den Parameter Funktion
RS485 X3 die RS485-Schnittstelle der CPU auf PtP-Kommunikation
(point to point) umschalten.
n
PtP-Funktionalität
– Mit der Funktionalität PtP ermöglicht die RS485-Schnittstelle
eine serielle Punkt-zu-Punkt-Prozessankopplung zu verschie-
denen Ziel- oder Quell-Systemen.
Unterstützt werden die Protokolle bzw. Prozeduren ASCII, STX/ETX,
3964R, USS und Modbus.
Die Parametrierung der seriellen Schnittstelle erfolgt zur Laufzeit
unter Einsatz des FC/SFC 216 (SER_CFG). Hierbei sind für alle Pro-
tokolle mit Ausnahme von ASCII die Parameter in einem DB abzu-
legen.
Mit FCs/SFCs steuern Sie die Kommunikation. Das Senden erfolgt
unter Einsatz des FC/SFC 217 (SER_SND) und das Empfangen über
FC/SFC 218 (SER_RCV). Durch erneuten Aufruf des FC/SFC 217
SER_SND bekommen Sie bei 3964R, USS und Modbus über RetVal
einen Rückgabewert geliefert, der unter anderem auch aktuelle Infor-
mationen über die Quittierung der Gegenseite beinhaltet. Bei den
Protokollen USS und Modbus können Sie durch Aufruf des FC/SFC
218 SER_RCV nach einem SER_SND das Quittungstelegramm aus-
lesen. Die FCs/SFCs befinden sich im Lieferumfang der CPU.
Folgende FC/SFCs kommen für die serielle Kommunikation zum Ein-
satz:
FC/SFC
FC/SFC 216
FC/SFC 217
FC/SFC 218
Beschreibung
SER_CFG
RS485 Parametrieren
SER_SND
RS485 Senden
SER_RCV
RS485 Empfangen
HB140 | CPU-SC | 313-6CF13 | DE | 15-50
VIPA System 300S
