Einsatz PROFIBUS-Kommunikation
PROFIBUS-Aufbaurichtlinien
EasyConn Busan-
schlussstecker
188

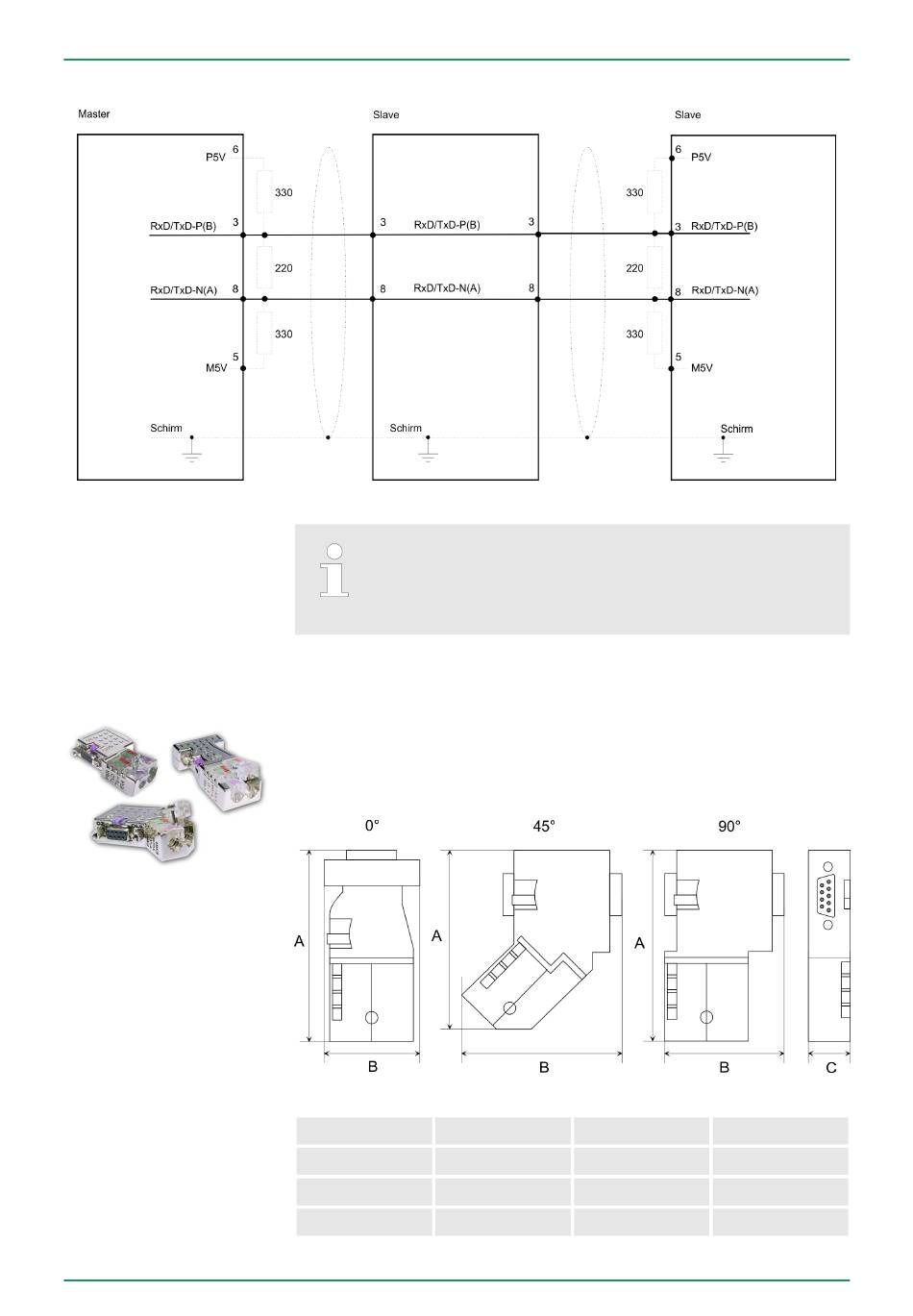

Die PROFIBUS-Leitung muss mit Ihrem Wellenwiderstand
abgeschlossen werden. Bitte beachten Sie, dass Sie bei
dem jeweiligen letzten Teilnehmer den Bus durch
Zuschalten eines Abschlusswiderstands abschließen.
In PROFIBUS werden alle Teilnehmer parallel verdrahtet. Hierzu ist
das Buskabel durchzuschleifen. Unter der Best.-Nr. 972-0DP10
erhalten Sie von VIPA den Stecker "EasyConn". Dies ist ein Busan-
schlussstecker mit zuschaltbarem Abschlusswiderstand und integ-
rierter Busdiagnose.
Maße in mm
0°
A
64
B
34
C
15,8
45°
61
53
15,8
HB140 | CPU-SC | 313-6CF13 | DE | 15-50
VIPA System 300S
90°
66
40
15,8
