VIPA System 300S
Submodul
Default-Adresse
776
780
Ausgabebereich
Submodul
Default-Adresse
DI16/DO16
124
125
Zähler
768
772
776
780

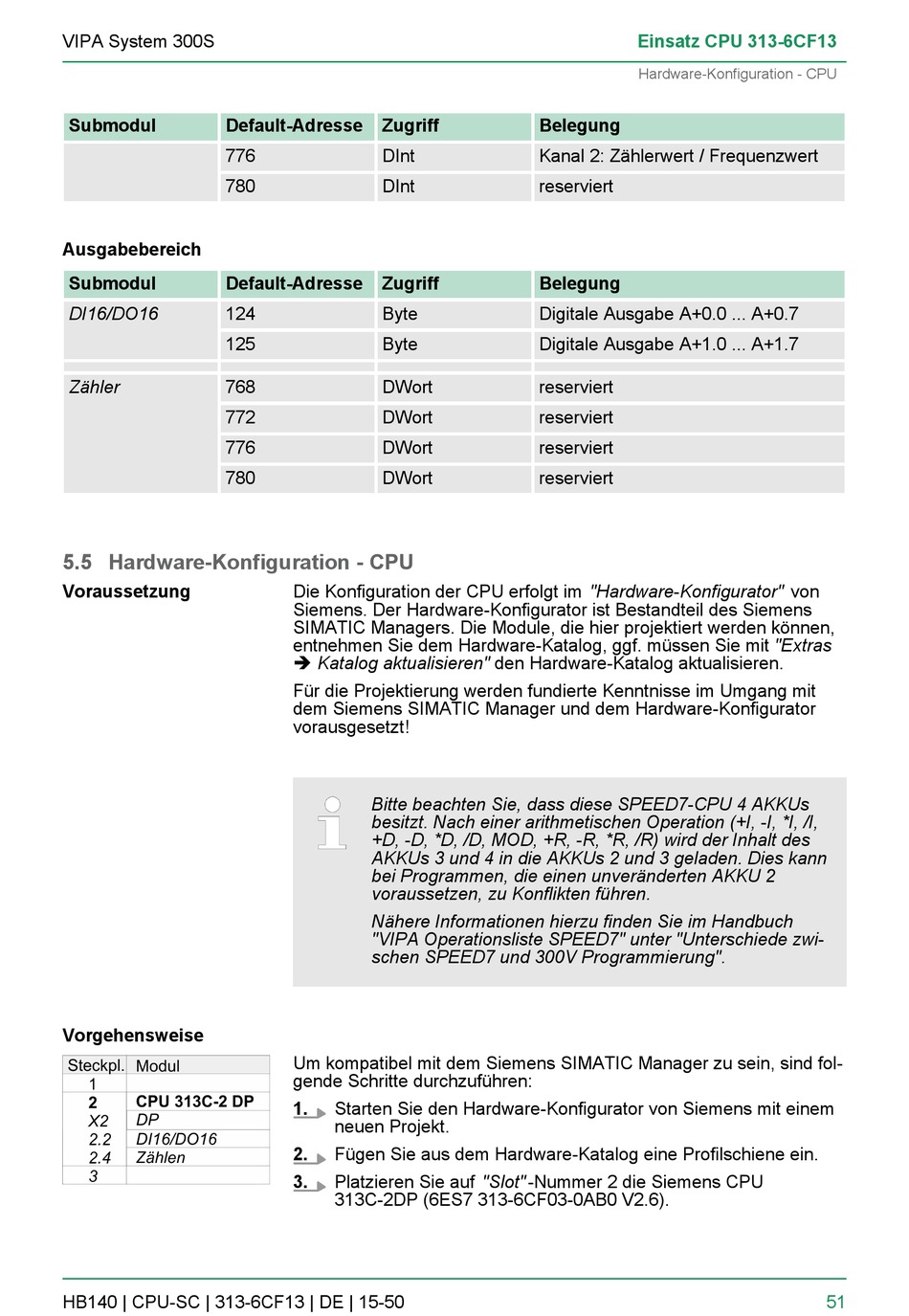

5.5 Hardware-Konfiguration - CPU
Voraussetzung
Vorgehensweise
HB140 | CPU-SC | 313-6CF13 | DE | 15-50
Zugriff
DInt
DInt
Zugriff
Byte
Byte
DWort
DWort
DWort
DWort
Die Konfiguration der CPU erfolgt im "Hardware-Konfigurator" von
Siemens. Der Hardware-Konfigurator ist Bestandteil des Siemens
SIMATIC Managers. Die Module, die hier projektiert werden können,
entnehmen Sie dem Hardware-Katalog, ggf. müssen Sie mit "Extras
è Katalog aktualisieren" den Hardware-Katalog aktualisieren.
Für die Projektierung werden fundierte Kenntnisse im Umgang mit
dem Siemens SIMATIC Manager und dem Hardware-Konfigurator
vorausgesetzt!
Bitte beachten Sie, dass diese SPEED7-CPU 4 AKKUs
besitzt. Nach einer arithmetischen Operation (+I, -I, *I, /I,
+D, -D, *D, /D, MOD, +R, -R, *R, /R) wird der Inhalt des
AKKUs 3 und 4 in die AKKUs 2 und 3 geladen. Dies kann
bei Programmen, die einen unveränderten AKKU 2
voraussetzen, zu Konflikten führen.
Nähere Informationen hierzu finden Sie im Handbuch
"VIPA Operationsliste SPEED7" unter "Unterschiede zwi-
schen SPEED7 und 300V Programmierung".
Um kompatibel mit dem Siemens SIMATIC Manager zu sein, sind fol-
gende Schritte durchzuführen:
1.
Starten Sie den Hardware-Konfigurator von Siemens mit einem
neuen Projekt.
2.
Fügen Sie aus dem Hardware-Katalog eine Profilschiene ein.
3.
Platzieren Sie auf "Slot" -Nummer 2 die Siemens CPU
313C-2DP (6ES7 313-6CF03-0AB0 V2.6).
Einsatz CPU 313-6CF13
Hardware-Konfiguration - CPU
Belegung
Kanal 2: Zählerwert / Frequenzwert
reserviert
Belegung
Digitale Ausgabe A+0.0 ... A+0.7
Digitale Ausgabe A+1.0 ... A+1.7
reserviert
reserviert
reserviert
reserviert
51
