Einsatz CPU 313-6CF13
Hardware-Konfiguration - Ethernet-PG/OP-Kanal
5.6 Hardware-Konfiguration - I/O-Module
Hardware-Konfiguration
der Module
Parametrierung
Systemerweiterung mit
IM 360 und IM 361
5.7 Hardware-Konfiguration - Ethernet-PG/OP-Kanal
Übersicht
52
4.
Über das Submodul X2 (DP) projektieren und vernetzen Sie den
integrierten PROFIBUS-DP-Master (Buchse X3).

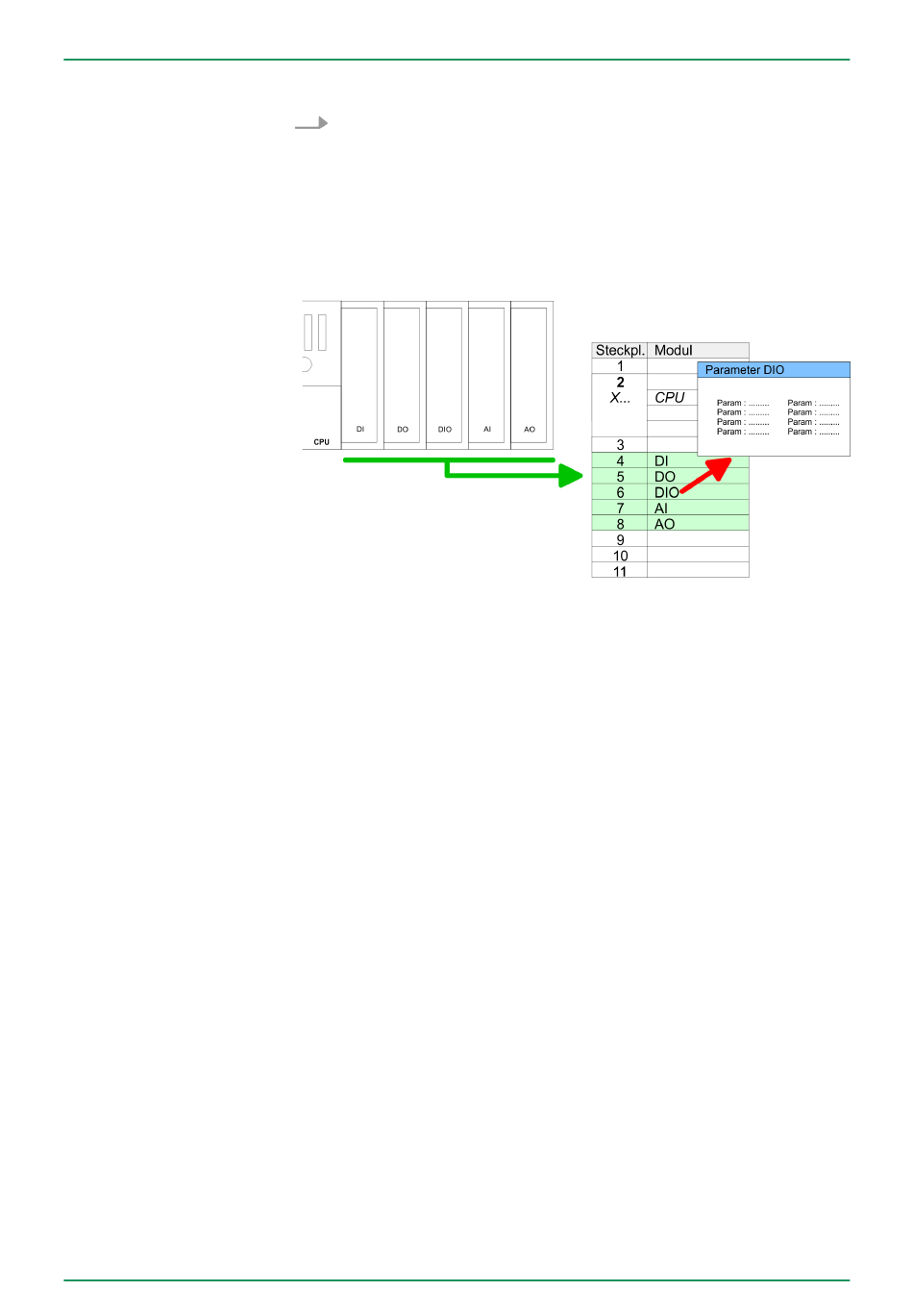

Binden Sie nach der Hardware-Konfiguration der CPU beginnend mit
Steckplatz 4 Ihre System 300 Module auf dem Bus in der gesteckten
Reihenfolge ein.
Zur Parametrierung doppelklicken Sie in Ihrer Steckplatzübersicht auf
das zu parametrierende Modul. Daraufhin öffnet sich ein Dialog-
fenster. Hier können Sie Ihre Parametereinstellungen vornehmen.
Unter Einsatz der SFCs 55, 56 und 57 können Sie zur Laufzeit Para-
meter ändern und an die entsprechenden Module übertragen. Hierbei
sind die modulspezifischen Parameter in sogenannten "Datensätzen"
abzulegen. Näheres zum Aufbau der Datensätze finden Sie in der
Beschreibung zu den Modulen.
Da die CPU 313-6CF13 bis zu 31 Module adressieren kann aber
maximal 8 Module in einer Reihe unterstützt, haben Sie die Möglich-
keit für die Projektierung die IM 360 als Buserweiterung zu ver-
wenden. Hier können Sie bis zu 3 Erweiterungs-Racks über die IM
361 anbinden. Die Buserweiterungen dürfen immer nur auf Steckplatz
3 platziert werden.
Die CPU 313-6CF13 hat einen Ethernet-PG/OP-Kanal integriert. Über
diesen Kanal können Sie Ihre CPU programmieren und fernwarten.
Mit dem PG/OP-Kanal haben Sie auch Zugriff auf die interne Web-
Seite, auf der Sie Informationen zu Firmwarestand, angebundene
Peripherie, aktuelle Zyklus-Zeiten usw. finden. Bei Erstinbetrieb-
nahme bzw. nach dem Rücksetzen auf Werkseinstellungen besitzt
der Ethernet-PG/OP-Kanal keine IP-Adresse. Damit Sie online über
den Ethernet-PG/OP-Kanal auf die CPU zugreifen können, müssen
Sie diesem gültige IP-Adress-Parameter über den Siemens SIMATIC
Manager zuordnen. Diesen Vorgang nennt man "Initialisierung" oder
"Urtaufe".
HB140 | CPU-SC | 313-6CF13 | DE | 15-50
VIPA System 300S
