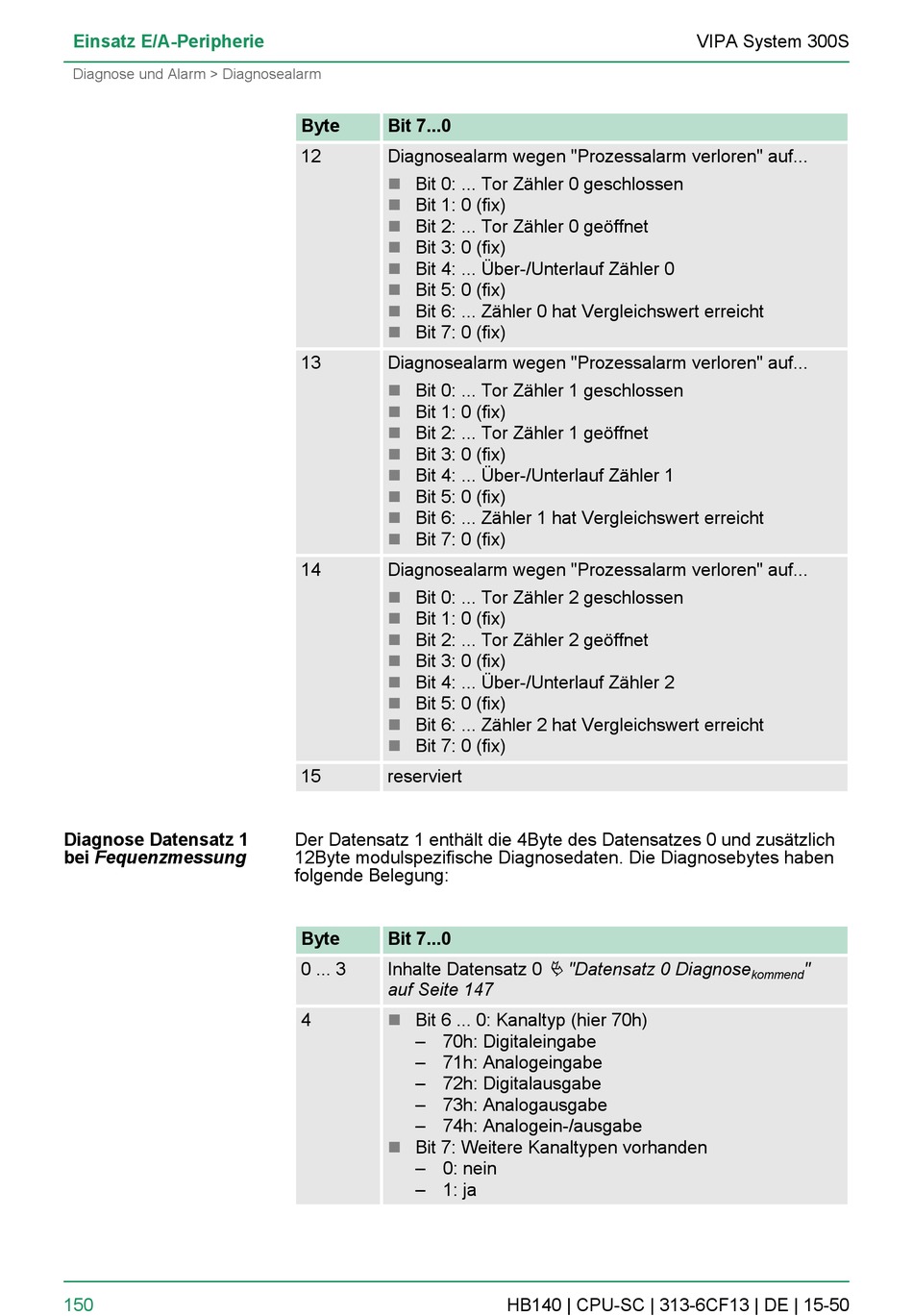

Einsatz E/A-Peripherie
Diagnose und Alarm > Diagnosealarm
Diagnose Datensatz 1
bei Fequenzmessung
150
Byte
Bit 7...0
12
Diagnosealarm wegen "Prozessalarm verloren" auf...
n
Bit 0: ... Tor Zähler 0 geschlossen
n
Bit 1: 0 (fix)
n
Bit 2: ... Tor Zähler 0 geöffnet
n
Bit 3: 0 (fix)
n
Bit 4: ... Über-/Unterlauf Zähler 0
n
Bit 5: 0 (fix)
n
Bit 6: ... Zähler 0 hat Vergleichswert erreicht
Bit 7: 0 (fix)
n
13
Diagnosealarm wegen "Prozessalarm verloren" auf...
n
Bit 0: ... Tor Zähler 1 geschlossen
n
Bit 1: 0 (fix)
n
Bit 2: ... Tor Zähler 1 geöffnet
n
Bit 3: 0 (fix)
n
Bit 4: ... Über-/Unterlauf Zähler 1
Bit 5: 0 (fix)
n
n
Bit 6: ... Zähler 1 hat Vergleichswert erreicht
n
Bit 7: 0 (fix)
14
Diagnosealarm wegen "Prozessalarm verloren" auf...
n
Bit 0: ... Tor Zähler 2 geschlossen
n
Bit 1: 0 (fix)
n
Bit 2: ... Tor Zähler 2 geöffnet
Bit 3: 0 (fix)
n
n
Bit 4: ... Über-/Unterlauf Zähler 2
n
Bit 5: 0 (fix)
n
Bit 6: ... Zähler 2 hat Vergleichswert erreicht
n
Bit 7: 0 (fix)
15
reserviert
Der Datensatz 1 enthält die 4Byte des Datensatzes 0 und zusätzlich
12Byte modulspezifische Diagnosedaten. Die Diagnosebytes haben
folgende Belegung:
Byte
Bit 7...0
0 ... 3
Inhalte Datensatz 0
auf Seite 147
4
n
Bit 6 ... 0: Kanaltyp (hier 70h)
– 70h: Digitaleingabe
– 71h: Analogeingabe
– 72h: Digitalausgabe
– 73h: Analogausgabe
– 74h: Analogein-/ausgabe
n
Bit 7: Weitere Kanaltypen vorhanden
– 0: nein
– 1: ja
Ä "Datensatz 0 Diagnose
HB140 | CPU-SC | 313-6CF13 | DE | 15-50
VIPA System 300S
"
kommend
