VIPA System 300S

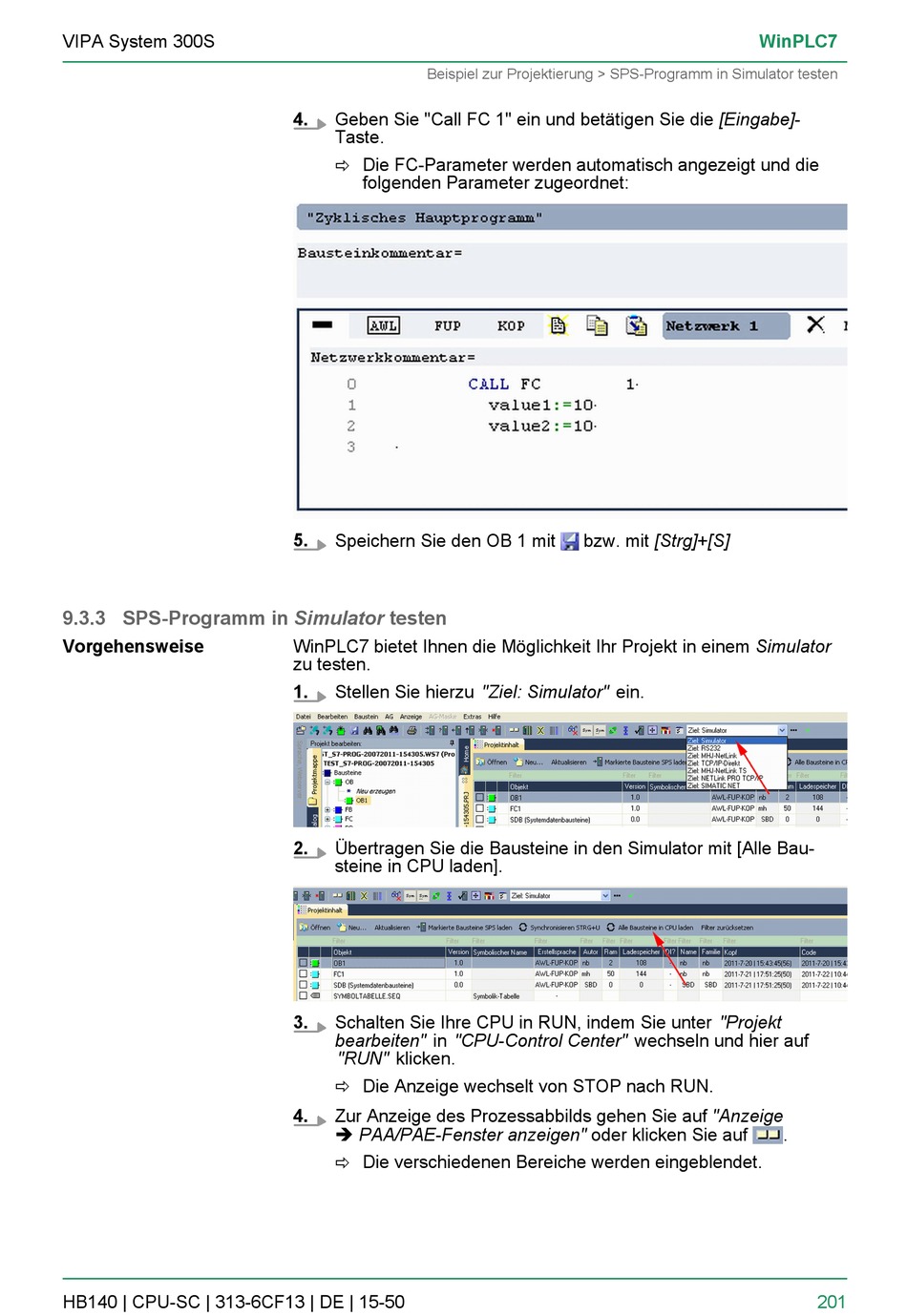

9.3.3 SPS-Programm in Simulator testen
Vorgehensweise
HB140 | CPU-SC | 313-6CF13 | DE | 15-50
Beispiel zur Projektierung > SPS-Programm in Simulator testen
4.
Geben Sie "Call FC 1" ein und betätigen Sie die [Eingabe]-
Taste.
ð Die FC-Parameter werden automatisch angezeigt und die
folgenden Parameter zugeordnet:
5.
Speichern Sie den OB 1 mit
WinPLC7 bietet Ihnen die Möglichkeit Ihr Projekt in einem Simulator
zu testen.
1.
Stellen Sie hierzu "Ziel: Simulator" ein.
2.
Übertragen Sie die Bausteine in den Simulator mit [Alle Bau-
steine in CPU laden].
3.
Schalten Sie Ihre CPU in RUN, indem Sie unter "Projekt
bearbeiten" in "CPU-Control Center" wechseln und hier auf
"RUN" klicken.
ð Die Anzeige wechselt von STOP nach RUN.
4.
Zur Anzeige des Prozessabbilds gehen Sie auf "Anzeige
è PAA/PAE-Fenster anzeigen" oder klicken Sie auf
ð Die verschiedenen Bereiche werden eingeblendet.
bzw. mit [Strg]+[S]
WinPLC7
.
201
