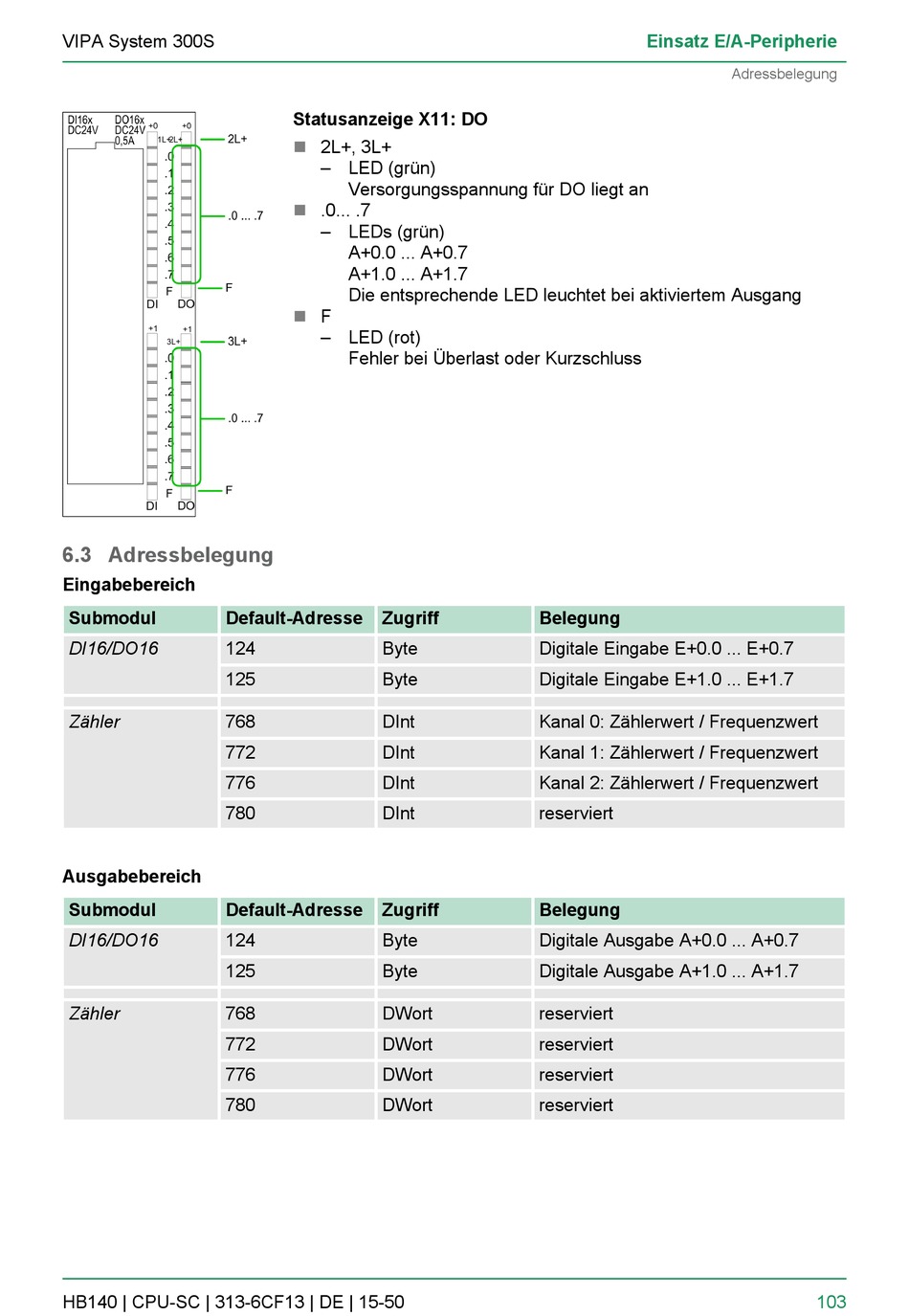

VIPA System 300S
6.3 Adressbelegung
Eingabebereich
Submodul
Default-Adresse
DI16/DO16
124
125
Zähler
768
772
776
780
Ausgabebereich
Submodul
Default-Adresse
DI16/DO16
124
125
Zähler
768
772
776
780
HB140 | CPU-SC | 313-6CF13 | DE | 15-50
Statusanzeige X11: DO
n
2L+, 3L+
– LED (grün)
Versorgungsspannung für DO liegt an
n
.0... .7
– LEDs (grün)
A+0.0 ... A+0.7
A+1.0 ... A+1.7
Die entsprechende LED leuchtet bei aktiviertem Ausgang
n
F
– LED (rot)
Fehler bei Überlast oder Kurzschluss
Zugriff
Byte
Byte
DInt
DInt
DInt
DInt
Zugriff
Byte
Byte
DWort
DWort
DWort
DWort
Einsatz E/A-Peripherie
Belegung
Digitale Eingabe E+0.0 ... E+0.7
Digitale Eingabe E+1.0 ... E+1.7
Kanal 0: Zählerwert / Frequenzwert
Kanal 1: Zählerwert / Frequenzwert
Kanal 2: Zählerwert / Frequenzwert
reserviert
Belegung
Digitale Ausgabe A+0.0 ... A+0.7
Digitale Ausgabe A+1.0 ... A+1.7
reserviert
reserviert
reserviert
reserviert
Adressbelegung
