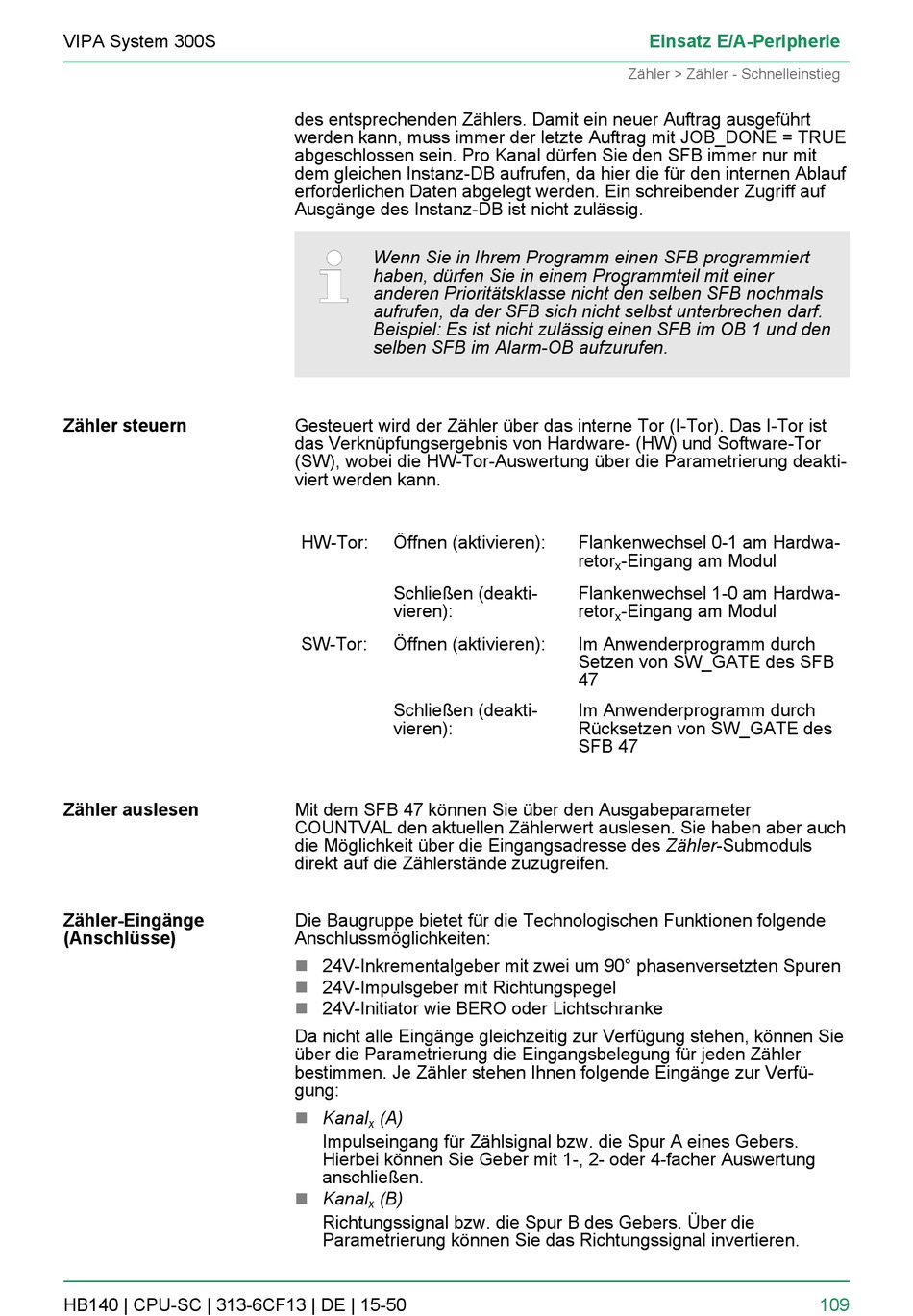

VIPA System 300S
Zähler steuern
Zähler auslesen
Zähler-Eingänge
(Anschlüsse)
HB140 | CPU-SC | 313-6CF13 | DE | 15-50
des entsprechenden Zählers. Damit ein neuer Auftrag ausgeführt
werden kann, muss immer der letzte Auftrag mit JOB_DONE = TRUE
abgeschlossen sein. Pro Kanal dürfen Sie den SFB immer nur mit
dem gleichen Instanz-DB aufrufen, da hier die für den internen Ablauf
erforderlichen Daten abgelegt werden. Ein schreibender Zugriff auf
Ausgänge des Instanz-DB ist nicht zulässig.
Wenn Sie in Ihrem Programm einen SFB programmiert
haben, dürfen Sie in einem Programmteil mit einer
anderen Prioritätsklasse nicht den selben SFB nochmals
aufrufen, da der SFB sich nicht selbst unterbrechen darf.
Beispiel: Es ist nicht zulässig einen SFB im OB 1 und den
selben SFB im Alarm-OB aufzurufen.
Gesteuert wird der Zähler über das interne Tor (I-Tor). Das I-Tor ist
das Verknüpfungsergebnis von Hardware- (HW) und Software-Tor
(SW), wobei die HW-Tor-Auswertung über die Parametrierung deakti-
viert werden kann.
HW-Tor:
Öffnen (aktivieren):
Schließen (deakti-
vieren):
SW-Tor:
Öffnen (aktivieren):
Schließen (deakti-
vieren):
Mit dem SFB 47 können Sie über den Ausgabeparameter
COUNTVAL den aktuellen Zählerwert auslesen. Sie haben aber auch
die Möglichkeit über die Eingangsadresse des Zähler-Submoduls
direkt auf die Zählerstände zuzugreifen.
Die Baugruppe bietet für die Technologischen Funktionen folgende
Anschlussmöglichkeiten:
n
24V-Inkrementalgeber mit zwei um 90° phasenversetzten Spuren
n
24V-Impulsgeber mit Richtungspegel
24V-Initiator wie BERO oder Lichtschranke
n
Da nicht alle Eingänge gleichzeitig zur Verfügung stehen, können Sie
über die Parametrierung die Eingangsbelegung für jeden Zähler
bestimmen. Je Zähler stehen Ihnen folgende Eingänge zur Verfü-
gung:
n
Kanal
(A)
x
Impulseingang für Zählsignal bzw. die Spur A eines Gebers.
Hierbei können Sie Geber mit 1-, 2- oder 4-facher Auswertung
anschließen.
n
Kanal
(B)
x
Richtungssignal bzw. die Spur B des Gebers. Über die
Parametrierung können Sie das Richtungssignal invertieren.
Einsatz E/A-Peripherie
Zähler > Zähler - Schnelleinstieg
Flankenwechsel 0-1 am Hardwa-
retor
-Eingang am Modul
x
Flankenwechsel 1-0 am Hardwa-
retor
-Eingang am Modul
x
Im Anwenderprogramm durch
Setzen von SW_GATE des SFB
47
Im Anwenderprogramm durch
Rücksetzen von SW_GATE des
SFB 47
109
